Laitteen valvonta ja ohjaus SNMP:n avulla

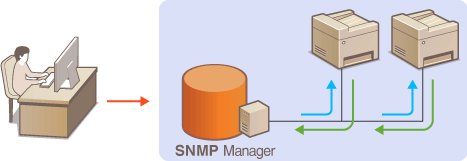

SNMP (Simple Network Management Protocol) on protokolla, jolla valvotaan ja ohjataan verkon tiedonsiirtolaitteita käyttämällä MIB:tä (Management Information Base). Laite tukee SNMPv1-protokollaa ja edistyneemmän suojauksen SNMPv3-protokollaa. Voit tarkistaa laitteen tilan tietokoneesta, kun tulostat asiakirjoja tai käytät Etäkäyttöliittymää. Voit ottaa käyttöön SNMPv1:n, SNMPv3:n tai molemmat samanaikaisesti. Määritä kunkin version asetukset verkkoympäristöön ja käyttötarkoitukseen sopiviksi.
SNMPv1
SNMPv1 käyttää "yhteisöksi" kutsuttua tietoa SNMP-tiedonsiirron laajuuden määrittämiseen. Koska tämä tieto näkyy verkossa pelkkänä tekstinä, verkko saattaa altistua hyökkäyksille. Jos haluat varmistaa verkon turvallisuuden, ota SNMPv1 pois käytöstä ja käytä SNMPv3:a.
SNMPv3
SNMPv3:n avulla voit ottaa käyttöön verkkolaitteiden hallinnan, joka on suojattu tehokkailla suojausominaisuuksilla. Huomaa, että TLS:n on oltava käytössä Etäkäyttöliittymässä ennen SNMPv3:n määrittämistä (TLS-salatun tiedonsiirron ottaminen käyttöön Etäkäyttöliittymälle).
 |
|
Laite ei tue SNMP trap -ilmoituksia.
Jos haluat muuttaa SNMP:n porttinumeron, katso kohta Porttinumeroiden muuttaminen.
Kun SNMP-hallintaohjelmisto asennetaan verkossa olevaan tietokoneeseen, voit sen avulla määrittää, valvoa ja hallita laitetta etäältä tietokoneen avulla. Katso lisätietoja hallintaohjelmiston käyttöohjeista.
|
1
Käynnistä Etäkäyttöliittymä ja kirjaudu sisään järjestelmänvalvojan tilassa. Etäkäyttöliittymän käynnistäminen
2
Valitse [Asetukset/Tallennus].
3

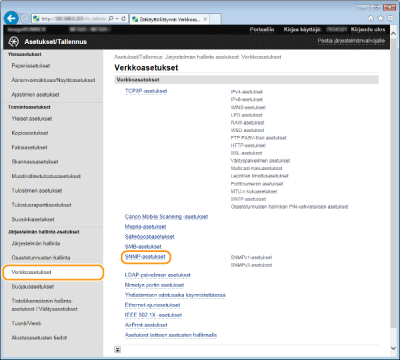

Valitse [Verkkoasetukset]
[SNMP-asetukset].
[SNMP-asetukset].
4

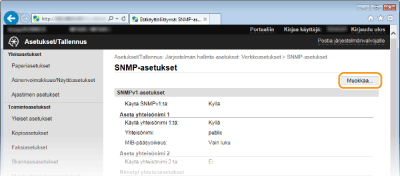

Valitse [Muokkaa...].
5
Määritä SNMPv1-asetukset.
Jos SNMPv1-asetuksia ei tarvitse muuttaa, jatka seuraavaan vaiheeseen.
[Käytä SNMPv1:tä]
Ota SNMPv1 käyttöön valitsemalla tämä valintaruutu. Voit määrittää loput SNMPv1-asetukset vasta, kun tämä valintaruutu on valittu.
Ota SNMPv1 käyttöön valitsemalla tämä valintaruutu. Voit määrittää loput SNMPv1-asetukset vasta, kun tämä valintaruutu on valittu.
[Käytä yhteisönimi 1:tä]/[Käytä yhteisönimi 2:ta]
Valitse tämä valintaruutu, kun haluat määrittää yhteisönimen. Jos yhteisönimeä ei tarvitse määrittää, tyhjennä valintaruutu.
Valitse tämä valintaruutu, kun haluat määrittää yhteisönimen. Jos yhteisönimeä ei tarvitse määrittää, tyhjennä valintaruutu.
[Yhteisönimi]
Syötä yhteisön nimi enintään 32 aakkosnumeerisella merkillä.
Syötä yhteisön nimi enintään 32 aakkosnumeerisella merkillä.
[MIB-pääsyoikeus]
Valitse kullekin yhteisölle MIB-objektien käyttöoikeus [Luku/Kirjoitus] tai [Vain luku].
Valitse kullekin yhteisölle MIB-objektien käyttöoikeus [Luku/Kirjoitus] tai [Vain luku].
|
[Luku/Kirjoitus]
|
Sallii sekä MIB-objektien arvojen näyttämisen että muuttamisen.
|
|
[Vain luku]
|
Sallii vain MIB-objektien arvojen näyttämisen.
|
[Käytä nimettyä yhteisöä]
Nimetty yhteisö on ennalta määritetty yhteisö, joka on tarkoitettu yksinomaan pääkäyttäjille, jotka käyttävät Canon-ohjelmistoa, kuten iW Management Console. Valitse tämä valintaruutu, kun haluat käyttää nimettyä yhteisöä. Jos nimettyä yhteisöä ei tarvitse käyttää, tyhjennä valintaruutu.
Nimetty yhteisö on ennalta määritetty yhteisö, joka on tarkoitettu yksinomaan pääkäyttäjille, jotka käyttävät Canon-ohjelmistoa, kuten iW Management Console. Valitse tämä valintaruutu, kun haluat käyttää nimettyä yhteisöä. Jos nimettyä yhteisöä ei tarvitse käyttää, tyhjennä valintaruutu.
SNMPv1:n käyttöönotto
|
1
|
Valitse [Käytä SNMPv1:tä] -valintaruutu.
|
|
2
|
Valitse [Käytä yhteisönimi 1:tä] tai [Käytä yhteisönimi 2:ta] -valintaruutu, syötä yhteisönimi [Yhteisönimi] -kenttään ja määritä [MIB-pääsyoikeus] -asetus.
Enintään kaksi yhteisönimeä voidaan tallentaa.
|
|
3
|
Valitse [Käytä nimettyä yhteisöä] -valintaruutu ja määritä [MIB-pääsyoikeus] -asetus.
|
SNMPv1:n poistaminen käytöstä
Tyhjennä [Käytä SNMPv1:tä] -valintaruutu.
6

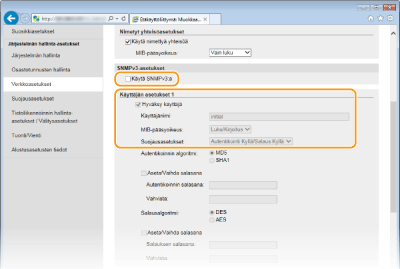

Määritä SNMPv3-asetukset.
Jos SNMPv3-asetuksia ei tarvitse muuttaa, jatka seuraavaan vaiheeseen.
[Käytä SNMPv3:a]
Ota SNMPv3 käyttöön valitsemalla tämä valintaruutu. Voit määrittää loput SNMPv3-asetukset vasta, kun tämä valintaruutu on valittu.
Ota SNMPv3 käyttöön valitsemalla tämä valintaruutu. Voit määrittää loput SNMPv3-asetukset vasta, kun tämä valintaruutu on valittu.
[Hyväksy käyttäjä]
Ota käyttöön [Käyttäjän asetukset 1]/[Käyttäjän asetukset 2]/[Käyttäjän asetukset 3] valitsemalla tämä valintaruutu. Jos haluat poistaa käytöstä käyttäjän asetukset, poista vastaavan valintaruudun valinta.
Ota käyttöön [Käyttäjän asetukset 1]/[Käyttäjän asetukset 2]/[Käyttäjän asetukset 3] valitsemalla tämä valintaruutu. Jos haluat poistaa käytöstä käyttäjän asetukset, poista vastaavan valintaruudun valinta.
[Käyttäjänimi]
Syötä käyttäjänimi enintään 32 aakkosnumeerisella merkillä.
Syötä käyttäjänimi enintään 32 aakkosnumeerisella merkillä.
[MIB-pääsyoikeus]
Valitse MIB-objektien käyttöoikeus [Luku/Kirjoitus] tai [Vain luku].
Valitse MIB-objektien käyttöoikeus [Luku/Kirjoitus] tai [Vain luku].
|
[Luku/Kirjoitus]
|
Sallii sekä MIB-objektien arvojen näyttämisen että muuttamisen.
|
|
[Vain luku]
|
Sallii vain MIB-objektien arvojen näyttämisen.
|
[Suojausasetukset]
Valitse haluttu todennus- ja salausasetusten yhdistelmä vaihtoehdoista [Autentikointi Kyllä/Salaus Kyllä], [Autentikointi Kyllä/Salaus Ei] ja [Autentikointi Ei/Salaus Ei].
Valitse haluttu todennus- ja salausasetusten yhdistelmä vaihtoehdoista [Autentikointi Kyllä/Salaus Kyllä], [Autentikointi Kyllä/Salaus Ei] ja [Autentikointi Ei/Salaus Ei].
SNMPv3:n ottaminen käyttöön
|
1
|
Valitse [Käytä SNMPv3:a] -valintaruutu.
|
|
2
|
Valitse [Hyväksy käyttäjä] -valintaruutu ja määritä [Käyttäjänimi], [MIB-pääsyoikeus] ja [Suojausasetukset] -asetukset.
Voit tallentaa enintään kolme käyttäjää.
|
|
3
|

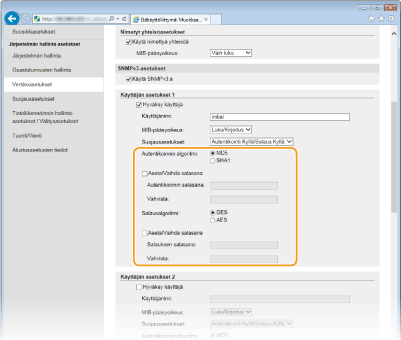

Määritä tarvittaessa todennus- ja salausasetukset.
Määritä nämä asetukset vain, kun [Autentikointi Kyllä/Salaus Kyllä] tai [Autentikointi Kyllä/Salaus Ei] on valittu kohdassa [Suojausasetukset].
 [Autentikoinnin algoritmi]
Valitse [MD5]- tai [SHA1]-valintanapilla algoritmi, joka vastaa verkkoympäristöäsi. [Salausalgoritmi]
Valitse [DES]- tai [AES]-valintanapilla algoritmi, joka vastaa verkkoympäristöäsi. [Aseta/Vaihda salasana]
Määritä tai vaihda salasana valitsemalla valintaruutu ja syöttämällä 6–16 aakkosnumeerista merkkiä salasanaksi [Autentikoinnin salasana]/[Salauksen salasana] -kenttään. Vahvista syöttämällä sama salasana [Vahvista]-kenttään. Todennus- ja salausalgoritmien salasanat voi asettaa erikseen. |
|
4
|
Määritä kontekstinimi, jolla SNMP-konteksti tunnistetaan.
 [Kontekstin nimi 1]/[Kontekstin nimi 2]/[Kontekstin nimi 3]
Syötä kontekstinimi enintään 32 aakkosnumeerisella merkillä. Voit tallentaa enintään kolme kontekstinimeä. |
SNMPv3:n poistaminen käytöstä
Tyhjennä [Käytä SNMPv3:a] -valintaruutu.
7

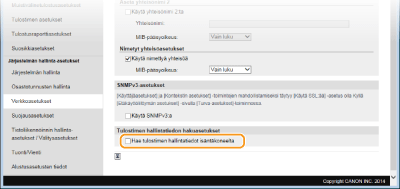

Määritä tulostimen hallintatietojen hakemisen asetukset.
SNMP:tä käytettäessä tulostimen hallintatietoja, kuten tulostusprotokollia ja tulostinportteja, voidaan valvoa ja hakea säännöllisesti verkossa olevalla tietokoneella.
[Hae tulostimen hallintatiedot isäntäkoneelta]
Valitse tämä valintaruutu, kun haluat ottaa käyttöön tulostimen hallintatietojen valvonnan SNMP:n kautta. Jos haluat poistaa tulostimen hallintatietojen valvonnan käytöstä, tyhjennä valintaruutu.
Valitse tämä valintaruutu, kun haluat ottaa käyttöön tulostimen hallintatietojen valvonnan SNMP:n kautta. Jos haluat poistaa tulostimen hallintatietojen valvonnan käytöstä, tyhjennä valintaruutu.
8
Valitse [OK].
9
Käynnistä laite uudelleen.
Katkaise laitteen virta, odota vähintään 10 sekuntia ja kytke virta uudelleen.
|
|
SNMPv1:n poistaminen käytöstäJotkin laitteen toiminnot poistuvat käytöstä, kuten laitteen tietojen hakeminen tulostinajurin kautta.
Käyttöpaneelin käyttäminenVoit ottaa SNMP-asetukset käyttöön tai poistaa ne käytöstä kohdassa <Valikko>. SNMP-asetukset
|
|
Sekä SNMPv1:n että SNMPv3:n käyttöönotto
|
|
Jos molemmat SNMP-versiot ovat käytössä, on suositeltavaa asettaa SNMPv1:n MIB-käyttöasetukseksi [Vain luku]. MIB-käyttöasetukset voidaan asettaa erikseen SNMPv1:lle ja SNMPv3:lle (ja jokaiselle SNMPv3:n käyttäjälle). Jos valitaan [Luku/Kirjoitus] (täydet käyttöoikeudet) SNMPv1:ssä, se kumoaa SNMPv3:n tehokkaat suojausominaisuudet, koska suurinta osaa laitteen asetuksista voi silloin hallita SNMPv1:llä.
|
