上カバー内部の紙づまり処理

ステイプルフィニッシャー・W/中綴じフィニッシャー・Wの上カバー内部の紙づまり処理をします。ステイプルフィニッシャー・W/中綴じフィニッシャー・Wは全体図で見ると以下の箇所です。
メモ

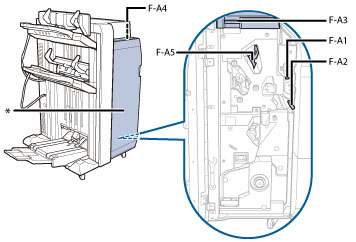

紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
*前カバー
重要
フィニッシャーにインサーター・Nを隣接して装着している場合、インサーター部がフィニッシャーの紙づまり処理を行うときに干渉することがあります。紙づまり処理を行う前にあらかじめインサーター部を持ち上げてください。
針ケースの交換や断裁屑/パンチ屑/針足屑の処理、あるいは紙づまりや針づまりを取り除くために、装着しているオプション機器のカバーを開けている状態でも、正常に動作しているオプション機器へのコピー/プリントの出力は行われる場合があります。装着しているオプション機器のお取り扱いにはご注意ください。
画面に表示される紙づまり位置と紙づまり処理の順序を参考にしながら、次の手順に従って用紙を取り除いてください。

1.
フィニッシャーの前カバーを開きます。
2.
F-A1ボタンを突き当たるまで押しこみます。
パンチャーユニット・BTを装着していない場合はこの操作は必要ありません。
3.
F-A2ガイドを開きます。
4.
つまっている用紙を取り除きます。
5.
F-A2ガイドを閉じます。
注意
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
6.
F-A3ガイド(上カバー)につまっている用紙を取り除きます。
1.F-A3ガイド(上カバー)を開く
2.つまっている用紙を取り除く
注意
フィニッシャーのカバーは静かに開いてください。けがの原因になることがあります。
7.
F-A4ガイドを開きます。
8.
つまっている用紙を取り除きます。
1.つまっている用紙を取り除く
2.F-A4ガイドを閉じる
注意
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
重要
ガイドは、「カチッ」とはまるまで確実に閉じてください。
9.
F-A3ガイド(上カバー)を閉じます。
注意
カバーを閉じるときは、すき間に指をはさまないように注意してください。
重要
フィニッシャーのカバーの取っ手を持ち、カバーに貼られているラベルが示す箇所を上からしっかりと押さえてください。
10.
F-A5ガイドにつまっている用紙を取り除きます。
11.
フィニッシャーの前カバーを閉じます。
注意
カバーを閉じるときは、すき間に指をはさまないように注意してください。
12.
画面の指示に従って操作します。
メモ
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
3E93-0SL
