Unité d'insertion de Document-N (En option)

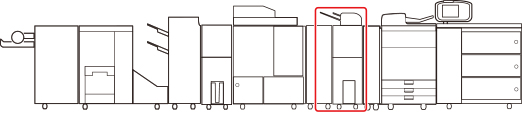

Cette section présente l'élimination d'un bourrage papier dans l'Unité d'insertion de Document-N. L'emplacement de l'Unité d'insertion de Document-N est illustré ci-dessous.
IMPORTANT |
La partie de l'Unité d'insertion de Document-N peut gêner le module de finition lors de l'élimination de bourrages. Il convient par conséquent de lever l'unité avant de procéder à l'élimination de bourrages du module de finition. |
REMARQUE |
L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.  *Porte avant Le Unité d'insertion de Document-N est un produit en option. |
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Retirer le papier qui n'est pas bloqué de l'Unité d'insertion de Document-N.
2.
Retirer le papier bloqué du capot supérieur (I-I1) de l'unité d'insertion de document.
3.
Retirer le papier bloqué au niveau du guide (I-I2).
4.
Fermer le guide (I-I2) et le capot supérieur (I-I1).
 ATTENTION |
Lors de la fermeture du guide et du capot supérieur, veiller à ne pas se coincer les doigts. |
5.
Ouvrir l'unité d'insertion de document.
6.
Retirer le papier bloqué au niveau du guide (I-I3).
7.
Fermer le guide (I-I3) et l'unité d'insertion de document.
| ATTENTION |
Lors de la fermeture du guide et de l'unité d'insertion de document, veiller à ne pas se coincer les doigts. |
8.
Ouvrir la porte avant de l'Unité d'insertion de Document-N.
9.
Ouvrir le guide (I-A1).
| ATTENTION |
Lors de l'ouverture du guide (I-A1), veiller à ne pas se coincer les doigts. |
10.
Retirer le papier bloqué dans le guide (I-A1).
| ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
11.
Ouvrir le guide (I-A2).
| ATTENTION |
Lors de l'ouverture du guide (I-A2), veiller à ne pas se coincer les doigts. |
12.
Tourner la molette (I-A3) et retirer le papier bloqué.
 | 1. Tourner la molette (I-A3) dans le sens indiqué par la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
13.
Fermer la porte avant et le guide (I-A2).
| ATTENTION |
Lors de la fermeture du guide et de la porte, veiller à ne pas se coincer les doigts. |
REMARQUE |
Si l'affichage du message relatif au bourrage papier persiste même après élimination de ce dernier, vérifier qu'il ne reste pas du papier bloqué en ouvrant le guide d'entrée.  |
14.
Recharger du papier dans l'unité d'insertion de document.
15.
Suivre les instructions à l'écran.
REMARQUE |
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré. |
