Sostituzione della cartuccia punti nell'unità di pinzatura a sella (Booklet Finisher-W PRO)
Quando l'unità di pinzatura a sella del Booklet Finisher-W PRO ha quasi esaurito i punti ed è necessario sostituire la cartuccia dei punti nell'unità di pinzatura a sella, sul pannello digitale viene visualizzata una schermata animata che chiede di sostituire la cartuccia dei punti.
La posizione della Booklet Finisher-W PRO è indicata nell'illustrazione seguente.
Per sostituirla, attenersi alla procedura descritta di seguito.
IMPORTANTE |
Fare attenzione quando si utilizzano le apparecchiature opzionali installate sulla macchina. Quando viene aperto il coperchio di un'unità opzionale per sostituire una cartuccia dei punti, per eliminare i residui di foratura, i residui di rifilatura, i punti di scarto o per risolvere inceppamenti di carta o di punti, è possibile che vengano ancora consegnate delle stampe se altre unità opzionali stanno funzionando normalmente e non sono coinvolte nella procedura di rimozione dell'inceppamento della carta o dei punti. Se necessario, rimuovere tutta la carta depositata nel vassoio opuscoli prima di sostituire la cartuccia dei punti nell'unità di pinzatura a sella. |
NOTA |
Questa procedura è necessaria solo se il Booklet Finisher-W PRO è installato (il Booklet Finisher-W PRO è un prodotto opzionale). Quando si sostituiscono le cartucce dei punti, sostituire sia quella anteriore sia quella posteriore. Si consiglia di avere sempre delle cartucce di scorta. Utilizzare solo cartucce adatte per questa macchina.  |
1.
Aprire il pannello anteriore del finisher.
2.
Estrarre il portapunti nell'unità di pinzatura a sella (F-C4).
 | 1. Estrarre l'unità di pinzatura a sella (F-C4). |
2.Estrarre il portapunti, tenendolo per la linguetta. |
3.
Aprire il pannello del portapunti premendo sulla parte azzurra.
 | 1. Premere il pannello del portapunti dal lato sinistro e destro. |
2.Aprire il pannello del portapunti. |
4.
Sollevare ed estrarre la cartuccia dei punti vuota.
 | 1. Premere la freccia indicata al punto 3 (e la freccia uguale sul lato opposto) per rilasciare la cartuccia dei punti vuota. |
2.Sollevare ed estrarre la cartuccia dei punti vuota. |
5.
Inserire la nuova cartuccia dei punti finché si blocca in posizione.
6.
Chiudere il pannello del portapunti.
7.

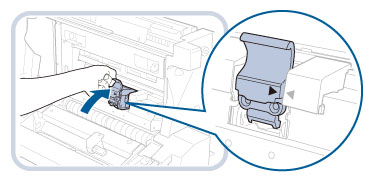

Riporre il portapunti nella sua posizione originale nell'unità di pinzatura a sella.
Quando si reinserisce il portapunti, verificare sempre di inserirlo fino a quando le frecce sono allineate come indicato nel diagramma.
IMPORTANTE |
Seguire i punti da 2 a 7 per sostituire l'altra cartuccia dei punti nell'unità di pinzatura a sella. |
8.
Spingere delicatamente l'unità di pinzatura a sella (F-C4) nella macchina e chiudere il pannello anteriore.
 | 1. Spingere delicatamente l'unità di pinzatura a sella (F-C4) nella macchina.Verificare sempre di spingere l'unità di pinzatura a sella il più possibile. |
2.Chiudere il pannello anteriore del finisher. |
 ATTENZIONE |
Nel riportare, spingendola, l'unità di pinzatura a sella in posizione iniziale, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio. Quando si chiude il pannello anteriore del finisher, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio. |
IMPORTANTE |
Una volta sostituita la cartuccia dei punti, riposizionare manualmente i punti nell'unità di pinzatura a sella. (Vedere "Riposizionamento punti pinzatura a sella".) |
