Regolazione della posizione immagine

È possibile regolare rapidamente la posizione dell'immagine utilizzando la guida. Inoltre, se l'immagine stampata è disallineata sulla carta stampata dopo la stampa o la copia, è possibile regolare la posizione dell'immagine confermando le pagine di test e specificando i valori di impostazione per le singole voci di impostazione della regolazione.
È inoltre possibile regolare la posizione dell'immagine per il foglio lungo.

Regolazione della posizione dell'immagine utilizzando il foglio guida

Regolare la posizione dell’immagine utilizzando la guida. È possibile effettuare le seguenti regolazioni tramite la guida. (Vedere "Regolazione della posizione dell’immagine usando la guida".)
Correzione disallineamento immagine
Correzione distorsione (parallelogrammo)
Correzione distorsione (trapezio)
Regolazione del rapporto di zoom
Regolazione allineamento bordo sinistro
Regolazione allineamento bordo di testa

Regolazione della singola impostazione di posizione dell’immagine usando la pagina di test

Quando l'immagine stampata è inclinata:
Eseguire il modo di Correzione disallineamento immagine. (Vedere "Correzione disallineamento immagine".)
Quando l'immagine stampata è distorta come un parallelogramma:
Eseguire il modo Correzione distorsione (Parallelogrammo). (Vedere "Correzione distorsione (Parallelogrammo)".)
Quando l'immagine stampata è distorta come un trapezio:
Eseguire il modo Correzione distorsione (Trapezio). (Vedere "Correzione distorsione (Trapezio)".)
Quando l'immagine stampata è ingrandita o ridotta:
Regolare il rapporto di zoom dell'immagine. (Vedere "Regolazione del rapporto di zoom dell'immagine".)
Quando l'immagine stampata è disallineata verticalmente od orizzontalmente:
Regolare l'allineamento del bordo sinistro o di testa (Vedere "Regolazione allineamento bordo sinistro dell'immagine" e "Regolazione allineamento bordo di testa dell'immagine".)
Correzione disallineamento immagine → Correzione distorsione (Parallelogrammo) → Correzione distorsione (Trapezio) → Regolazione rapporto di zoom → Regolazione dell'allineamento del bordo sinistro → Regolazione dell'allineamento del bordo di testa.
NOTA
Non è possibile modificare la posizione dell'immagine sulla carta che si sta utilizzando per i lavori di copia/stampa.
Le posizioni delle immagini sul primo e sul secondo lato possono corrispondere se si regola la posizione dell'immagine nell'ordine illustrato di seguito.
Correzione disallineamento immagine → Correzione distorsione (parallelogrammo) → Correzione distorsione (trapezio) → Regolazione rapporto di zoom → Regolazione dell'allineamento del bordo sinistro → Regolazione dell'allineamento del bordo di testa.
Per regolare la posizione dell'immagine sui fogli lunghi, stampare una pagina di test per fogli lunghi. La regolazione può essere effettuata in modo più efficiente rispetto all'uso della pagina di test stampata da [Stampa pagina di test] in <Regolaz. posizione immagine>. (La pagina di test per fogli lunghi è disponibile sul sito web del manuale in linea.)
IMPORTANTE
Prima di effettuare le regolazioni, pulire il vetro di lettura e la parte posteriore dell'alimentatore.

Pagina di test

NOTA
La pagina di test stampata per la correzione della distorsione (parallelogramma) può essere utilizzata anche per la correzione della distorsione (trapezio), per regolare il rapporto di zoom, per regolare l'allineamento del bordo sinistro e per regolare l'allineamento del bordo di testa. Se si regola la posizione dell'immagine nell'ordine correzione disallineamento immagine → correzione distorsione (parallelogrammo) → correzione distorsione (trapezio) → regolazione rapporto di zoom → regolazione dell'allineamento del bordo sinistro → regolazione dell'allineamento del bordo di testa, è necessario stampare una pagina di test quando si effettua la regolazione illustrata di seguito.
Prima di iniziare la correzione disallineamento immagine.
Prima di iniziare la correzione distorsione (parallelogramma).

Pagina di test di dimensioni standard

La pagina di test utilizzata quando si regola la posizione dell'immagine è descritta in seguito. La figura seguente illustra la pagina di test stampata su carta A3.
(Il lato con stampato "1st side" è il lato anteriore. Il lato senza nulla stampato è il lato posteriore).

Pagina di test per fogli lunghi

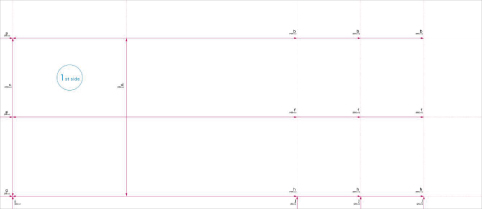

La pagina di test per fogli lunghi utilizzata per regolare la posizione dell'immagine sui fogli lunghi è descritta di seguito. Sempre di seguito è mostrata la pagina di test per fogli lunghi stampata su carta di formato definito dall'utente (330,2 x 762 mm) (il lato con stampato "1st side" è il lato anteriore; il lato senza nulla stampato è il lato posteriore).
NOTA
'b', 'f', 'h' e 'j' potrebbero essere stampati più volte in base al formato della carta stampata. Effettuare la regolazione nella posizione più vicina al bordo di coda della carta.
IMPORTANTE
Prima di effettuare le regolazioni, stampare la pagina di test per fogli lunghi* alle seguenti condizioni. Se la stampa non è corretta, le regolazioni potrebbero non essere precise.
Impostare il rapporto di zoom a 100% (dimensioni identiche).
Per la stampa della pagina di test per fogli lunghi, utilizzare la carta da impiegare per la stampa.
* La pagina di test per fogli lunghi è disponibile sul sito web del manuale in linea.

Segni per Correzione disallineamento immagine, Correzione distorsione (Parallelogrammo) e Correzione distorsione (Trapezio)

I segni 'i' e 'j' sono utilizzati per Correzione disallineamento immagine, 'a' e 'g' per Correzione distorsione (Parallelogrammo) e 'b' e 'h' per Correzione distorsione (Trapezio).

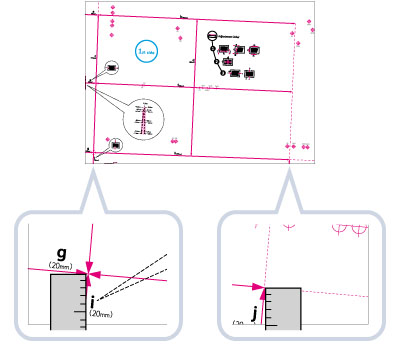

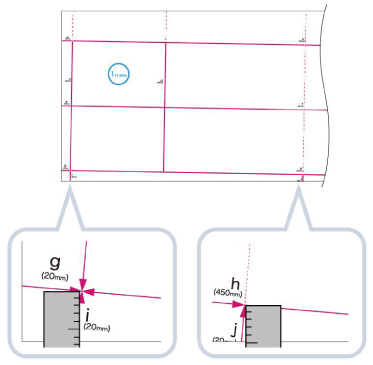

Se l'immagine stampata è disallineata, è possibile regolarne la posizione specificando la modalità Correzione disallineamento immagine. La posizione dell'immagine viene corretta dopo aver misurato e immesso la lunghezza dai segni 'i' e 'j' (per il foglio lungo: la lunghezza del segno 'i' e dei segni 'j' e 'h' più vicini al bordo di coda del foglio).
Formato standard
Foglio lungo

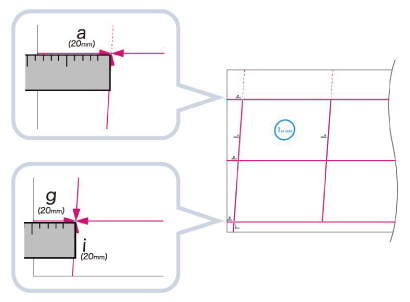

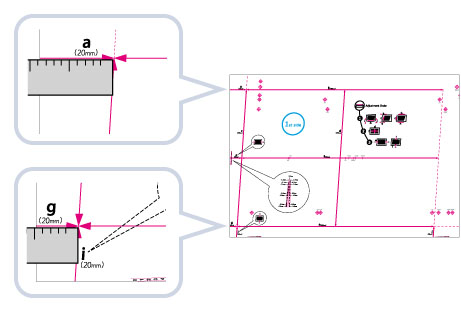

Se l'immagine stampata è distorta come un parallelogrammo è possibile regolare l'angolo dell'immagine specificando il modo Correzione distorsione (Parallelogrammo). L'angolo dell'immagine viene corretto dopo aver misurato e immesso la lunghezza dei segni 'a' e 'g'.
Formato standard
Foglio lungo
Se l'immagine stampata è distorta come un trapezio, è possibile regolare l'angolo dell'immagine specificando la modalità Correzione distorsione (trapezio). L'angolo dell'immagine viene corretto dopo aver misurato e immesso la lunghezza dei segni 'b' e 'h' (per il foglio lungo: la lunghezza dei segni 'b' e 'h' più vicini al bordo di coda del foglio).
Formato standard
Foglio lungo

Segni di registro per la regolazione del rapporto di zoom dell'immagine

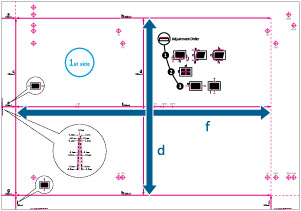

Il rapporto di zoom dell'area stampata viene indicato da 'f' e 'd' sulla pagina di test. Quando l'impostazione è corretta, la lunghezza di 'f' sarà 360 mm e la lunghezza di 'd' sarà 250 mm (per il foglio lungo: la lunghezza di 'f' sarà 450,0 mm, 550,0 mm, 650,0 mm e la lunghezza di 'd' sarà 250 mm).
Formato standard
Foglio lungo
NOTA
Formato standard
Se si stampa una pagina di test con carta di un formato più piccolo di 270 mm x 380 mm, non sarà possibile misurare la lunghezza di 'f' e 'd' poiché non sarà possibile stampare sulla carta l'intera immagine. In questo caso, calcolare la percentuale di ingrandimento/riduzione confrontando la lunghezza misurata di 'f/2' e 'd/2' con i valori predefiniti (f/2: 180 mm, d/2: 125 mm). Utilizzare la percentuale calcolata per regolare il rapporto di zoom (Vedere "Regolazione del rapporto di zoom dell'immagine".)
Un esempio di pagina di test senza immagine
Foglio lungo
Se si stampa la pagina di test per fogli lunghi con carta di un formato più piccolo di 270 mm x 762 mm, non sarà possibile stampare sulla carta l'intera immagine. Calcolare la percentuale di ingrandimento/riduzione confrontando la lunghezza misurata di 'd/2' con il valore predefinito (d/2: 125 mm). Se 'f' non viene stampato nella sua interezza, misurare la lunghezza del segno 'f' più vicino al bordo di coda del foglio e calcolare la percentuale di ingrandimento/riduzione confrontando la lunghezza misurata con i valori predefiniti (f=450 mm, 550 mm, 650 mm). Utilizzare la percentuale calcolata per regolare il rapporto di zoom (Vedere "Regolazione del rapporto di zoom dell'immagine".)
Un esempio di pagina di test per fogli lunghi senza immagine.

Segni di registro sul bordo sinistro e sul bordo di testa

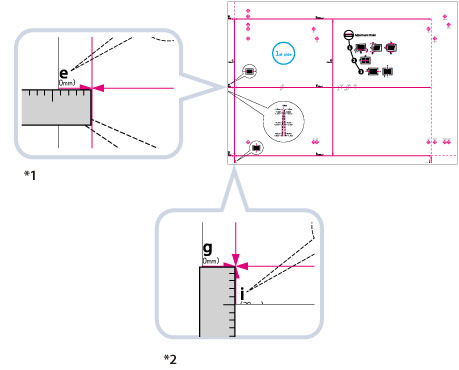

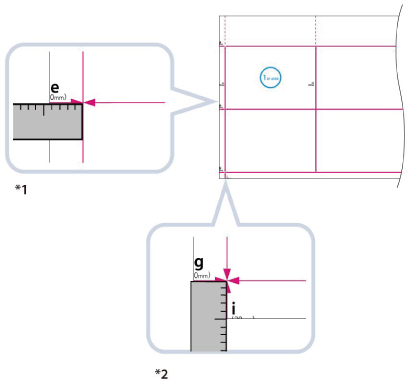

Se l'immagine stampata sulla carta consegnata risulta spostata a sinistra o a destra rispetto alla posizione corretta in direzione di alimentazione, è possibile regolare la posizione misurando la lunghezza di 'i' e immettendo il valore.
Se l'immagine stampata sulla carta consegnata risulta spostata avanti o indietro rispetto alla posizione corretta in direzione di alimentazione, è possibile regolare la posizione misurando la lunghezza di 'e' e immettendo il valore.
Formato standard
Foglio lungo
*1 Regolare l'allineamento del bordo di testa
*2 Regolare l'allineamento del bordo sinistro
