Stack Bypass-C (opzionale)

Questa sezione descrive come liberare un inceppamento carta che si verifichi nel Stack Bypass-C. La posizione del Stack Bypass-C è indicata dalla seguente illustrazione.
NOTA
Quando si rimuove la carta inceppata dal gruppo di trasporto di fissaggio utilizzando lo Stack Bypass Alignment Tray-D e il Vassoio per l'alimentazione del Banner-B, lasciare lo Stack Bypass-C aperto ed estrarre delicatamente il gruppo di trasporto di fissaggio.

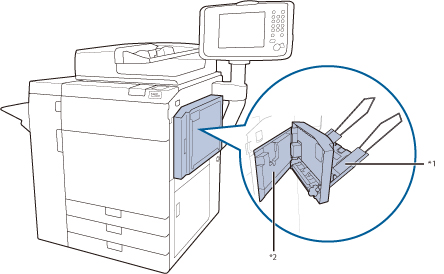

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
*1 Sul vassoio dello Stack Bypass
*2 All'interno del pannello dello Stack Bypass
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.

1.
Chiudere il pannello aperto.
ATTENZIONE
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
2.
Rimuovere la carta non inceppata dalla Stack Bypass-C.
3.
Aprire lo Stack Bypass-C.
4.
Rimuovere la carta inceppata.
1. Rimuovere i fogli inceppati dall'esterno dello Stack Bypass-C.
2. Rimuovere i fogli inceppati dall'interno dello Stack Bypass-C.
5.
Chiudere lo Stack Bypass-C.
ATTENZIONE
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
6.
Seguire le istruzioni riportate nella schermata.
NOTA
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
