Austauschen des Heftklammernbehälters der Sattelhefteinheit (Broschüren Finisher AC)

Wenn sich nahezu keine Heftklammern mehr in der Sattelhefteinheit des Broschüren Finisher AC befinden und der Heftklammernbehälter in der Sattelhefteinheit ausgetauscht werden muss, erscheint auf dem Sensordisplay ein Animationsdisplay, das zum Austauschen des Heftklammernbehälters auffordert.
Die folgende Abbildung zeigt die Lage des Broschüren Finisher AC.
WICHTIG
Falls erforderlich, entfernen Sie vor dem Austauschen des Heftklammernbehälters der Sattelhefteinheit alles Papier aus der Broschürenausgabe.
HINWEIS
Dies ist nur erforderlich, wenn der Broschüren Finisher AC angeschlossen ist (der Broschüren Finisher AC ist ein Zusatzprodukt).
Wir empfehlen, dass Sie Heftklammernbehälter bei Ihrem Canon-Vertriebspartner bestellen, bevor sie Ihnen ausgegangen sind.
Verwenden Sie nur Heftklammernbehälter, die für dieses System vorgesehen sind.
1.

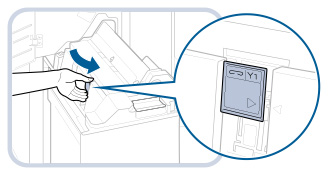

Öffnen Sie die vordere Abdeckung des Finisher.
2.
Ziehen Sie die Sattelhefteinheit heraus und drücken Sie dann die Hefteinheit nach oben.
*1 Sattelhefteinheit
*2 Heftpatrone
1. Fassen Sie die Sattelhefteinheit an ihrem Griff an und ziehen Sie sie bis zum Anschlag heraus.
2. Ziehen Sie den Hebel der Heftpatrone (zwei Einheiten) zu sich hin und entfernen Sie ihn dann.
3.
Setzen Sie den neuen Heftklammernbehälter ein.
1. Ziehen Sie den leeren Heftklammernbehälter heraus, indem Sie ihn an der rechten und linken Seite festhalten.
2. Drücken Sie den neuen Heftklammernbehälter hinein.
HINWEIS
Tauschen Sie den vorderen und den hinteren Heftklammernbehälter immer gleichzeitig aus.
4.
Installieren Sie die (zwei) Heftpatronen in der Sattelhefteinheit.
5.
Drücken Sie die Sattelhefteinheit hinein.
VORSICHT
Achten Sie beim Hineindrücken der Sattelhefteinheit in ihre ursprüngliche Position darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
6.
Schließen Sie die vordere Abdeckung des Finisher.
VORSICHT
Achten Sie beim Schließen der vorderen Abdeckung des Finisher darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
WICHTIG
Führen Sie eine manuelle Neupositionierung der Heftklammern in der Sattelhefteinheit durch, nachdem Sie den Heftklammernbehälter ausgetauscht haben. (Vgl. Abschnitt "Neupositionieren der Sattelheftklammern".)
