Duplex Scanner + Originaleinzug D-ADF M

Originale, die Sie in den Einzug legen, werden automatisch nacheinander auf das Vorlagenglas gezogen und eingescannt. Sie können Bücher, dicke oder dünne Originale und OHP-Folien über das Vorlagenglas des Duplex Scanner + Originaleinzug D-ADF M scannen.

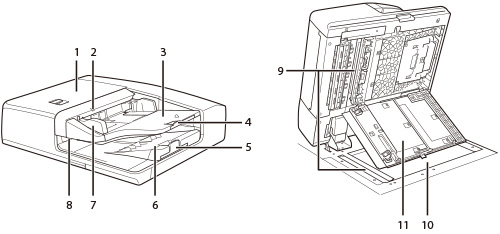

Aufbau und Funktionen

1.
Abdeckung der Zufuhr
Öffnen Sie diese Abdeckung zum Entfernen von gestautem Papier. (Vgl. Abschnitt "Duplex Scanner + Originaleinzug D-ADF M (Zusatzausstattung)".)
2.
Originalanzeige
Leuchtet, wenn Originale in die Originaleingabe eingelegt wurden.
3.
Fach für die Originalzufuhr
Die hier platzierten Dokumente werden automatisch gescannt. Zudem können zwei oder mehr Blätter nacheinander gescannt werden. (Vgl. Abschnitt "Originalzufuhr".)
4.
Verlängerung der Originalzufuhr
Ziehen Sie diese Verlängerung heraus, wenn Sie großformatiges Papier einlegen wollen.
5.
Verlängerung des Originalausgabefachs
Ziehen Sie diese Verlängerung heraus, wenn Sie großformatiges Papier ausgeben wollen. Das Fach kann je nach Größe des Originals auf zwei verschiedene Längen ausgeweitet werden.
6.
Originalausgabefach
Originale, die ausgehend von der Originaleingabe gescannt wurden, werden in der Reihenfolge in das Originalausgabefach ausgegeben, in der sie in den Einzug eingelegt wurden.
7.
Schiebeführungen
Passen Sie diese Führungen an die Breite des Originals an.
8.
Originalausgabeanzeige
Wenn Sie Originale in die Zufuhr geben, während sich Originale für einen anderen Auftrag im Originalausgabefach befinden, blinkt die Anzeige auf, um den Benutzer darüber zu informieren, dass bereits Originale vorhanden sind.
9.
Scanbereich Dokumenteneinzug
Hier werden die vom Einzug zugeführten Dokumente gescannt.
10.
Vorlagenglas
Hier legen Sie Bücher, dicke und dünne Originale, Folien etc. zum Scannen auf. (Vgl. Abschnitt "Originalzufuhr".)
11.
Abdeckung des Dokumentenscanners
Öffnen Sie diese Abdeckung zum Reinigen des Scanbereichs am Dokumenteneinzug. (Vgl. Abschnitt "Wartung".)
VORSICHT
Stecken Sie die Finger nicht in die Lücken an dem Fach für Originalzufuhr, da Sie sich klemmen können. Achten Sie bitte auch darauf, dass keine Gegenstände wie Heftklammern durch Lücken in die Einheit gelangen, da das System so beschädigt und funktionsunfähig werden könnte.
WICHTIG
Bitte drücken Sie den Einzug nicht zu stark herunter, wenn sich Originale wie z. B. Bücher oder Zeitschriften auf dem Vorlagenglas befinden.
Wenn der Bereich an der Originalausgabe blockiert ist, können Ihre Originale beschädigt werden und der Druckvorgang wird nicht richtig durchgeführt. Bitte legen Sie deswegen nichts in den Ausgabebereich.
HINWEIS
Wenn das Vorlagenglas oder das Originaltransportband schmutzig sind, kann die Druckqualität leiden. In einem solchen Fall reinigen Sie das Transportband und das Vorlagenglas. (Vgl. Abschnitt "Regelmäßige Reinigung".)
4623-03K
