Falzeinheit J (Zusatzausstattung)

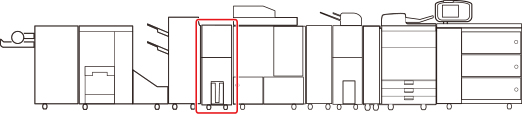

In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der in der Falzeinheit J auftritt. Die folgende Abbildung zeigt die Lage der Falzeinheit J.
HINWEIS
Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
*Vordere Abdeckung
Die Falzeinheit J ist ein Zusatzprodukt.
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
1.
Öffnen Sie die vordere Abdeckung der Falzeinheit J.
2.
Öffnen Sie die Führung (M-A2).
3.
Drehen Sie das Einzugsrad (M-A3) und entfernen Sie das gestaute Papier.
1. Drehen Sie den Regler (M-A3) in Pfeilrichtung (gegen den Uhrzeigersinn).
2. Entfernen Sie das gesamte gestaute Papier.
4.
Entfernen Sie alles gestaute Papier aus der linken Führung (M-B2).
1. Ziehen Sie die Falzeinheit (M-B1) heraus.
2. Öffnen Sie die linke Führung (M-B2).
3. Ziehen Sie alles gestaute Papier aus der inneren Führung heraus.
4. Ziehen Sie alles gestaute Papier aus der äußeren Führung heraus.
5. Schließen Sie die linke Führung (M-B2).
VORSICHT
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
5.
Entfernen Sie das gesamte gestaute Papier aus der rechten Führung (F-B3).
1. Öffnen Sie die rechte Führung (M-B3).
Öffnen Sie die Führung bis zum Anschlag.
2. Ziehen Sie alles gestaute Papier aus der inneren Führung heraus.
3. Ziehen Sie alles gestaute Papier aus der äußeren Führung heraus.
4. Schließen Sie die rechte Führung (M-B3).
VORSICHT
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
6.
Entfernen Sie alles im Ausgabeschlitz gestaute Papier.
1. Ziehen Sie gestautes Papier in Richtung Ausgabeschlitz heraus.
2. Entfernen Sie das gesamte gestaute Papier.
3. Setzen Sie die Falzeinheit (M-B1) in Originalposition zurück.
VORSICHT
Schieben Sie die Falzeinheit vorsichtig in ihre ursprüngliche Position zurück, damit Sie sich nicht die Finger einklemmen.
7.
Schließen Sie die Führung (M-A2) und die vordere Abdeckung.
1. Schließen Sie die Führung (M-A2).
2. Schließen Sie die vordere Abdeckung.
VORSICHT
Schließen Sie die Führung und die Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen oder verletzen.
HINWEIS
Wenn die Papierstaumeldung auch nach Beseitigen des Papierstaus noch angezeigt wird, überprüfen Sie, ob noch Papierreste vorhanden sind, indem Sie die Führung am Eingang öffnen.
8.
Folgen Sie den Anweisungen auf dem Display.
HINWEIS
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
