使用旁路堆栈托盘-D添加纸张
使用“旁路堆栈托盘-D”可减少从“旁路堆栈供纸器-C”输送纸张的倾斜量(即纸张倾斜输送)，并可避免图像发生位移。
要设置纸张对齐导板的位置，请按照下述步骤固定纸张对齐导板。
注释 |
“旁路堆栈托盘-D”是可选产品。 |
1.
略微放宽“旁路堆栈供纸器-C”的滑动导板，使其适合所添加纸张的宽度。
2.
拧松固定滚轮螺丝。
拧松前面和后面的四颗固定滚轮螺丝。
3.
略微放宽纸张对齐导板，使其适合所添加纸张的宽度。
4.
将纸张扇形展开数次，然后用手指推入伸出的边缘对齐各边。
 注意 |
请小心不要被纸张边缘割破手。 |
须知 | |||||

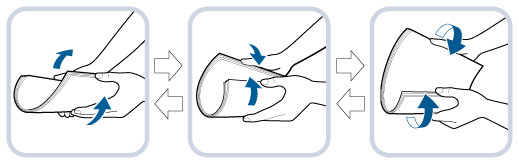

如果纸张卷曲，请使用前将卷曲的纸张展平，如下所示。  如下图所示展平纸叠。
|
5.
将纸张添加到“旁路堆栈托盘-D”中。
须知 |
确保纸叠高度不超过添加限制标记(  )。 |
注释 |
最多可以在“旁路堆栈托盘-D”中添加250张纸(80 g/m2)。 |
6.
调整“旁路堆栈供纸器-C”的滑动导板使其适合纸张尺寸。
7.
调整纸张对齐导板使其适合“旁路堆栈托盘-D”中添加的纸张尺寸。
纸叠和导板间不留任何空隙。
8.
重复步骤5和6一到两次，然后将“旁路堆栈供纸器-C”的滑动导板与纸张对齐导板对齐，使其适合纸张尺寸。
须知 |
为避免复印的图像倾斜或发生位移，请确保在执行步骤5和6时整齐地对齐纸叠边缘。 如果将纸张对齐导板调整得窄于纸张尺寸，纸张可能无法输送。 |
9.
拧紧固定滚轮螺丝以固定纸张对齐导板。
拧紧前面和后面的四颗固定滚轮螺丝。
有关如何选择纸张类型和纸张尺寸的信息，请按照“将纸张添加到旁路堆栈供纸器-C中”中的步骤4开始操作。
