纠正图像错位

如果打印图像倾斜，可以通过调整“i”的页边距(纸张左页边到打印区域的距离)和“j”的页边距来纠正错位的图像。
注释
也可以使用定位纸页来调整。(请参阅“使用定位纸页调整图像位置”)
1.
按 (设置/注册)。
2.
按[参数选择]→[纸张设置]→[纸张类型管理设置]。
3.
从列表中选择要编辑的纸张类型→按[详细说明/编辑]。
4.
按<调整图像位置>的[更改]。
5.
按[不使用扫描仪]。
6.
按[设置详细说明]→[纠正图像错位]。
如果要输入手动测量的测试页的值：
注释
要调整在长纸上的图像位置，打印输出长纸测试页。可以通过<纠正图像错位>下面的[输出测试页]进行调整，要比打印输出测试页更有效。（长纸测试页可从联机手册网站下载。）
按[输出测试页]。
输入要制作的测试页数量→按[下一步]。
注释
如果图像位置变化太大，可以通过打印几份测试页和使用测量长度的平均值提高纠正的准确性。
选择装有自定义尺寸纸张的供纸器→按[开始打印]。
打印测试页。

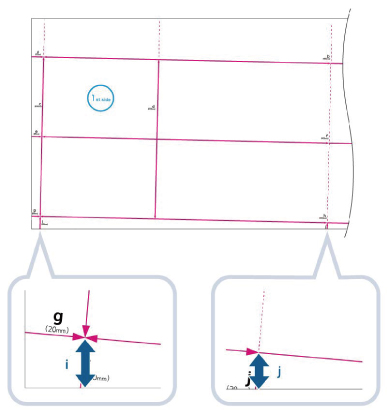

测量测试页上的“i”和“j”标记的长度。
标记“i”打印在输送方向的左侧前页边，标记“j”打印在输送方向的左侧末端。
标准尺寸
长条形纸张
示例：“i”=21.0 mm和“j”=20.5 mm
按如下所示正确测量“i”和“j”标记的长度。
正确
不正确
标准尺寸
长条形纸张
标准尺寸
长条形纸张
返回<纠正图像错位>屏幕 → 为正面和反面输入[i]和[j]的测量长度（对于长条形纸张： [h]、[i]和[j]的测量长度）。
使用以下两个数值以及“h=360.0”（对于长条形纸张：对于最靠近纸张底边的[h]，“h = 360.0/450.0/550.0/650.0”）时，设备会进行调整，使打印区域和纸张平行。
[i]：
输入测试页上的“i”标记的测量长度。
[j]：
输入测试页上的“j”标记的测量长度。
按照示例，为“i”输入21.0，为“j”输入20.5。
会纠正“i”和“j”之间的差(0.5 mm)。
按[确定]。
再次打印测试页，需要时检查图像位置。如果需要进行进一步调整，请重复上述步骤。

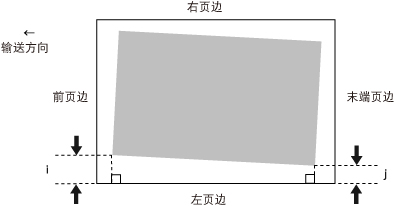

如果使用任意打印图像纠正位置：
检查输出纸张上的图像位置。
示例：“h”=360.0 mm、“i”=19.0 mm和“j”=18.0 mm
在输出纸张上测量以下长度并输入测量长度。
使用以下三个数值时，设备会进行调整，使打印区域和纸张平行。
[h]：
输入打印区域上左侧的测量长度。
[i]：
输入从打印区域的左侧前页边到纸张左侧页边的测量长度。
[j]：
输入从打印区域的左侧末端到纸张左侧页边的测量长度。
按照示例，为[h]输入360.0，为[i]输入19.0，为[j]输入18.0。
会纠正“i”和“j”之间的差(1.0 mm)。
按[确定]。
再次打印测试页，需要时检查图像位置。如果需要进行进一步调整，请重复上述步骤。
7.
按[确定]→[确定]。
注释
要恢复累计的数值，按[恢复初始设置]。
