定影输送组件

本节介绍如何清除本机定影输送组件内发生的卡纸。下图指示本机定影输送组件的位置。
注释

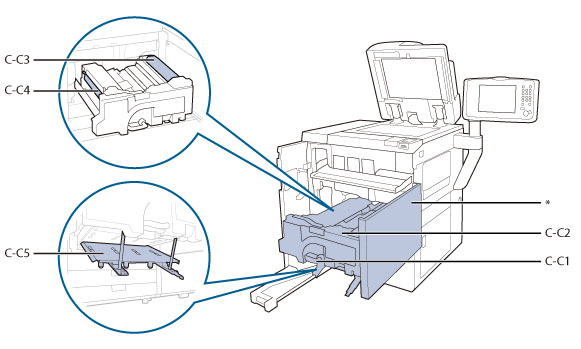

下图指示卡纸的位置。请参阅该图取出卡纸。
* 前盖板
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
关闭打开的盖板。
注意
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
2.
打开主机的前盖板，沿箭头方向(逆时针)转动手柄(C-C1)。
1. 打开主机前盖板。
2. 沿箭头方向(逆时针)转动手柄(C-C1)。
3.
取出定影输送组件(C-C2)中的所有卡纸。
1.抓住手柄(C-C1)，拉出定影输送组件(C-C2)。
2.取出定影输送组件(C-C2)中的所有卡纸。
4.
从导板(C-C3)取出所有卡纸。
1. 打开导板(C-C3)。
2. 取出所有卡纸。
3. 关闭导板(C-C3)。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
5.
取出定影输送组件(C-C2)中的所有卡纸。
注意
定影组件及其周围部件易产生高温。清除卡纸时，请小心不要接触此区域中的任何部件。
内输出导板及其周围部件易产生高温。清除卡纸时，请小心不要接触此区域中的任何部件。
6.
打开内输出组件，取出所有卡纸。
1.打开导板(C-C4)。
2.取出所有卡纸。
3.关闭导板(C-C4)。
7.
从导板(C-C5)取出所有卡纸。
1. 握住绿色手柄，打开导板(C-C5)。
2. 取出所有卡纸。
3. 关闭导板(C-C5)。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
8.
将定影输送组件(C-C2)轻轻推回原位，然后关闭主机的前盖板。
1. 将定影输送组件(C-C2)轻轻推回原位。
2. 关闭前盖板。
注意
将组件恢复原位或关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
9.
按照屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
