清除主机左侧部件内的卡纸

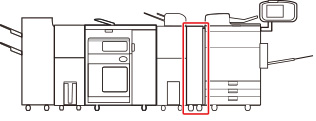

本节介绍如何清除本机左侧部件内发生的卡纸。下图指示本机左侧部件的位置。
注释 |
如果主机安装了“出纸托盘-R”，请取出该托盘中的所有输出纸张。根据卡纸的情况，可能需要抬起“出纸托盘-R”。 下图指示卡纸的位置。请参阅该图取出卡纸。  * 左前盖板 |
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
关闭打开的盖板。
 注意 |
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。 |
2.
打开主机正面的左盖板。
3.

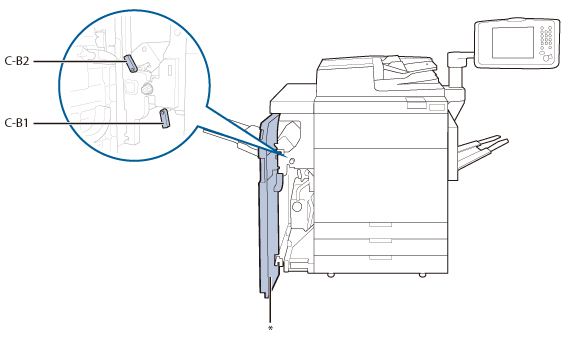

打开导板(C-B1)和导板(C-B2)。
 | 1.打开导板(C-B1)。 |
2.打开导板(C-B2)。 |
4.
将卡纸的前页边拉进C-B1，在打开C-B1导板后可用的空间内慢慢卷起卡纸（如图所示）。
5.
取出卷起的纸张。
6.
关闭导板(C-B1)和导板(C-B2)。
 | 1.关闭导板(C-B2)。 |
2.关闭导板(C-B1)。 |
7.
关闭正面的左盖板。
| 注意 |
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。 |
8.
按照屏幕上的说明操作。
注释 |
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。 |
