前盖板内部
本节介绍如何清除“分页装订处理器-W PRO”/“鞍式分页装订处理器-W PRO”前盖板内发生的卡纸。下图指示“分页装订处理器-W PRO”/“鞍式分页装订处理器-W PRO”的位置。
注释 |

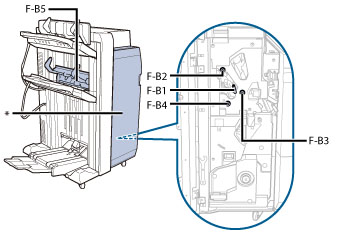

下图指示卡纸的位置。请参阅该图取出卡纸。  * 前盖板 |
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
打开分页装订处理器的前盖板。
2.
打开导板(F-B1)。
3.
沿箭头方向(顺时针)转动旋钮(F-B2)，然后取出所有卡纸。
4.
关闭导板(F-B1)。
 注意 |
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
5.
沿箭头方向(顺时针)转动旋钮(F-B3)，然后沿箭头方向(顺时针)转动旋钮(F-B4)将卡纸输送到输出口。
6.
打开输出口(F-B5)，取出所有卡纸。
7.
关闭分页装订处理器的前盖板。
| 注意 |
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。 |
8.
按照触摸面板显示屏幕上的说明操作。
注释 |
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。 |
