鞍式分页装订处理器-W PRO的鞍式装订处理器
本节介绍如何清除“鞍式分页装订处理器-W PRO”的鞍式装订处理器内发生的卡针。下图指示“鞍式分页装订处理器-W PRO”的位置。
须知 |
请小心操作本机安装的可选设备。打开可选组件的盖板更换装订针盒、清除打孔废屑、清除裁边废屑、清除废装订针或清除卡纸或卡针时，如果其他可选组件正常运行并且没有在清除卡纸或卡针步骤中使用，则可能仍然会输出打印件。 清除卡针前，请从书本托盘中取出所有输出纸张。 |
注释 |
“鞍式分页装订处理器-W PRO”是可选产品。 如果同时发生卡纸和卡针，则先取出卡纸再取出卡针。 |
按照下述步骤根据卡针的位置和触摸面板显示屏幕上显示的指示清除卡针。
1.
打开分页装订处理器的前盖板。
2.
从鞍式装订处理器(F-C4)拉出装订针箱。
3.
握住装订针箱的左右两侧，然后放下装订针箱的托架。
4.
从装订针盒取出所有卡住和伸出的装订针。
 注意 |
请小心废装订针，否则可能导致人身伤害。 |
5.
将装订针箱上的托架恢复原位。
6.
将装订针箱恢复到其在鞍式装订处理器中的原位。

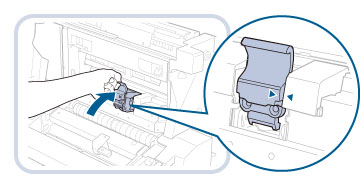

恢复装订针箱时，始终确保插入装订针箱直到对齐箭头，如图所示。
7.
将鞍式装订处理器(F-C4)推回到本机中，并关闭分页装订处理器的前盖板。
| 注意 |
将鞍式装订处理器恢复原位和关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。 |
须知 |
清除卡针后，务必手动复位鞍式装订处理器中的装订针。(请参阅“鞍式装订处理器装订针复位”) |
