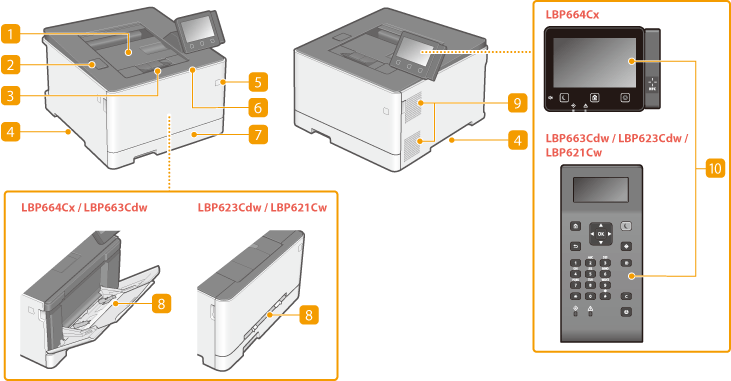

Elülső oldal

Gyűjtőtálca

A nyomtatott lapok a gyűjtőtálcára kerülnek.

USB-port (USB-eszközök csatlakoztatásához)

Ezt a portot használhatja más gyártóktól származó USB-memóriaeszköz vagy USB-billentyűzet csatlakoztatására. USB-memóriaeszköz csatlakoztatásával kinyomtathatja a memóriaeszközön tárolt adatokat.
Nyomtatás USB-memóriaeszközről (Nyomtatás memóriaeszközről)

Papírütköző

A papírmegállító kinyitásával megakadályozható, hogy a papír kiessen a kimeneti tálcából.

Fogantyúk

A készüléket szállítás közben a fogantyúknál tartsa. A készülék áthelyezése

Tápkapcsoló

A készülék tápellátásának be- és kikapcsolására szolgál. A készülék újraindításához kapcsolja ki a készüléket, várjon 10 másodpercet, majd kapcsolja vissza.

Elülső fedél

A festékkazetták cseréjekor az előlapot kell felnyitnia.
A festékkazetta kicserélésének lépései

Papírfiók

A papírfiókba olyan papírtípust töltsön be, amelyet gyakran használ. Papír betöltése a papírfiókba

Többfunkciós tálca (kézi adagolónyílás)

Ha ideiglenesen más típusú papírt szeretne használni, mint ami a papírfiókban van, akkor helyezze azt a többcélú tálcába. Papír betöltése a többcélú tálcába

A Felhasználói kézikönyv dokumentumban szereplő „kézi adagolónyílás” megnevezés nem különítendő el a „többcélú tálca” megnevezéstől – mindkettő együttes megnevezése a „többcélú tálca”.

Szellőzőnyílások

Itt távozik a készülék belsejéből a hűtésre szolgáló levegő. Ne tegyen tárgyakat a szellőzőnyílások elé, mert ezzel akadályozza a szellőzést.

Kezelőpanel

A kezelőpanel gombokból (pl. a Főképernyő gombból és a Leállítás gombból), egy kijelzőből és jelzőfényekből áll. A kezelőpanelen hajthat végre minden műveletet és adhatja meg a beállításokat.
