Ersetzen des Heftklammernbehälters in der Sattelsticheinheit (Broschüren Finisher X)
|
Wenn sich Papier im Broschürenfach befindet, entfernen Sie es. |
1
Vordere Abdeckung des Finishers öffnen.
2
Ziehen Sie die Sattelsticheinheit heraus.
3
Entfernen Sie die (beiden) Heftklammernmagazin, während Sie den Hebel nach unten zu sich hin ziehen.
4
Drücken Sie die blauen Bauteile auf beiden Seiten der Abdeckung des Heftklammernmagazins, und öffnen sie es.
5
Entfernen Sie den leeren Heftklammernbehälter.
Entfernen Sie den leeren Heftklammernbehälter, indem Sie ihn anheben und gleichzeitig an beiden Seiten festhalten.
6
Nehmen Sie den neue Heftklammernbehälter aus dem Karton.
7
Legen Sie den neuen Heftklammernbehälter in das Heftklammernmagazin ein.

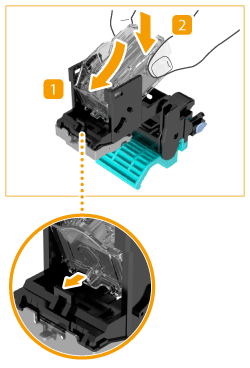

 | Setzen Sie die Lasche vorne am Heftklammernbehälter diagonal in die Öffnung im Heftklammernmagazin ein, wie in der Abbildung dargestellt.  |
 | Drücken Sie an der Rückseite des Heftklammernbehälters nach unten, bis er einrastet. |
Achten Sie darauf, zuerst den vorderen Teil des Heftklammernbehälters einzusetzen. Versuchen Sie nicht zuerst die Rückseite des Heftklammernbehälters einzusetzen, wie in der nachfolgenden Abbildung dargestellt.
8
Schließen Sie die Abdeckung des Heftklammernmagazins.
9
Setzen Sie die (beiden) Heftklammernmagazin in die Sattelheftereinheit ein.
Stellen Sie sicher, dass die Positionsmarkierungen beim Einsetzen der Heftklammernmagazine, wie in der obigen Abbildung dargestellt, ausgerichtet sind.
10
Schieben Sie die Sattelheftereinheit wieder hinein, und schließen Sie die vordere Abdeckung des Finishers.
