Papierstau in der Document Insertion Unit-N

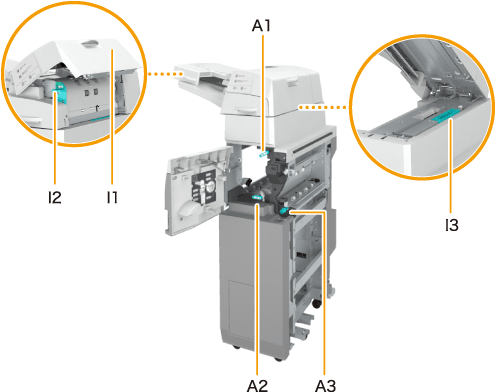

Papierstaupositionen werden durch Zahlen wie I1 bezeichnet, wie in der folgenden Abbildung dargestellt.
1
Entfernen Sie das nicht gestaute Papier aus der Zuschießeinheit.
2
Prüfen Sie, ob sich Papier in der oberen Abdeckung (I1) der Zuschiesseinheit gestaut hat.
| Öffnen Sie die obere Abdeckung (I1) der Zuschießeinheit. |
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
3

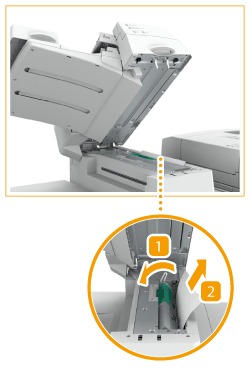

Prüfen Sie, ob sich Papier in der Führung (I2) gestaut hat.
| Öffnen Sie die Führung (I2). |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
4
Schließen Sie die Führung (I2) und die obere Abdeckung (I1).
5
Öffnen Sie bei gedrücktem Griffhebel die Zuschießeinheit.
6
Prüfen Sie, ob sich Papier in der Führung (I3) gestaut hat.
| Öffnen Sie die Führung (I3). |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
7
Schließen Sie die Führung (I3) und die Zuschiesseinheit.
8
Öffnen Sie die vordere Abdeckung der Zuschießeinheit.
9
Öffnen Sie die Führung (A1).
10
Prüfen Sie, ob sich Papier in der Führung (A1) gestaut hat.
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (A1). |
11
Öffnen Sie die Führung (A2).
12
Drehen Sie den Knopf (A3), und prüfen Sie den Bereich auf gestautes Papier.
| Drehen Sie den Knopf (A3). |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
13
Schließen Sie die Führung (A2) und die vordere Abdeckung.
14
Legen Sie wieder Papier in die Zuschießeinheit ein.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
 |
Wenn die Papierstaumeldung wiederholt angezeigt wird, öffnen Sie die Führung am Eingang über dem Knopf (A3) auf der Innenseite der vorderen Abdeckung, und prüfen Sie, ob noch Papierreste vorhanden sind.  |
