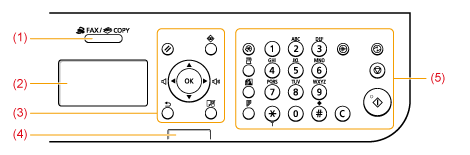

Панель управления
|
(1)
|
Клавиша [FAX/COPY]
|
Служит для переключения режимов копирования и факса.
|
|
(2)
|
ЖК-дисплей
|
При обычной работе отображает сообщения и подсказки.
При настройке параметров отображает выбранные параметры, текст и числа. |
|
(3)
|
Клавиша [Сброс]
|
Сброс параметров.
|
|
Клавиша [Назад]
|
Служит для возврата на предыдущий экран.
|
|
|
Клавиша [
 ] |
Служит для прокрутки вверх или для увеличения значения.
|
|
|
Клавиша [
 ] |
Служит для прокрутки вниз или для уменьшения значения.
|
|
|
Клавиша [
 ] |
Служит для возврата к предыдущему экрану или перемещения курсора влево.
Служит для уменьшения громкости во время звонка факса.
|
|
|
Клавиша [
 ] |
Служит для перехода к следующему экрану или перемещения курсора вправо.
Служит для увеличения громкости во время звонка факса.
|
|
|
Клавиша [OK]
|
Служит для подтверждения действия или настройки.
|
|
|
Клавиша [Монитор сост./Отмена]
|
Служит для просмотра состояния заданий или отмены заданий. Можно также проверить состояние аппарата.
|
|
|
Клавиша [Установки бумаги]
|
Служит для определения формата и типа бумаги для кассеты для бумаги.
|
|
|
(4)
|
Индикатор [Обработка/Данные]
|
Мигает во время передачи и включается, когда на аппарате есть ожидающие задания.
|
|
Индикатор [Ошибка]
|
Мигает в случае ошибки.
|
|
|
(5)
|
Клавиша [Меню]
|
Служит для указания или регистрации различных настроек.
|
|
Клавиша [Отчет]
|
Служит для печати отчетов и списков вручную. Можно также указать автоматическую печать отчетов.
|
|
|
Клавиша [Качество изображения]
|
Служит для выбора качества изображения для копирования или разрешения сканирования для отправки документа.
|
|
|
Клавиша [Двусторонняя]
|
Служит для печати на обеих сторонах бумаги.
|
|
|
Цифровые клавиши ([0]-[9])
|
Служат для ввода символов и цифр.
|
|
|
Клавиша [*]
|
Служит для переключения режима ввода символов и переключения между режимами импульсного и тонального набора при отправке факса.
|
|
|
Клавиша [#]
|
Служит для ввода символов.
|
|
|
Клавиша [Бесшумный режим]
|
Служит для уменьшения шума при выполнении задания. Это не влияет на громкость динамика или нажатия клавиш.
|
|
|
Клавиша [Стереть]
|
Служит для удаления введенных символов и цифр.
|
|
|
Клавиша [Энергосбережение]
|
Служит для ручного перехода в спящий режим и выхода из него. В спящем режиме индикатор энергосбережения горит зеленым.
|
|
|
Клавиша [Стоп]
|
Служит для отмены заданий.
|
|
|
Клавиша [Пуск]
|
Служит для запуска копирования или отправки факса.
|

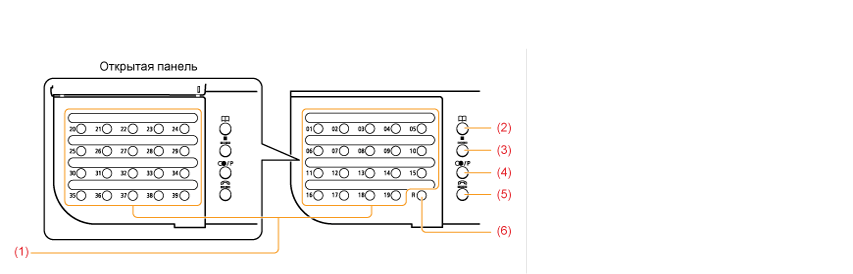

Панель управления факсом
|
(1)
|
Клавиши [Быстрый однокнопочный набор]
|
Служит для выбора адресатов, зарегистрированных для клавиш однокнопочного набора.
|
|
(2)
|
Клавиша [Адресная книга]
|
Служит для поиска получателей, зарегистрированных под клавишами однокнопочного набора или кодами кодированного набора.
|
|
(3)
|
Клавиша [Кодированный набор]
|
Служит для указания и ввода кода получателя для быстрого кодированного набора.
|
|
(4)
|
Клавиша [Повтор/Пауза]
|
При передаче факсов служит для повторного набора последних трех номеров или вставки паузы в номер факса.
|
|
(5)
|
Клавиша [Разъединить]
|
Нажмите эту клавишу, если требуется набрать номер, не снимая телефонную трубку или трубку внешнего телефона.
|
|
(6)
|
Клавиша [R]
|
Служит для набора кода выхода на внешнюю линию или кода внутренней телефонной линии, если аппарат подключен через коммутатор (PBX).
|
