Замятие бумаги внутри аппарата
Следуя процедуре, отображенной на дисплее, выполните следующие действия для извлечения застрявшей бумаги.
1
Возьмитесь за панель управления.
2
Поднимите платформу сканирования.
 Если не удается поднять платформу сканирования: |
||
|
Убедитесь, что податчик полностью закрыт.
Не применяйте силу при подъеме платформы сканирования – это может привести к повреждению аппарата.
|
3
Возьмитесь за ручку на передней левой стороне крышки тонера.
4
Откройте крышку тонера.
5
Извлеките картридж с тонером.
6
Осторожно вытяните застрявшую бумагу.
Если не виден передний край застрявшей бумаги:
Не пытайтесь с силой вытянуть бумагу, перейдите к следующему шагу.
7
Нажмите на деталь зеленого цвета (A), после чего выдвинется направляющая выхода бумаги.
8
Осторожно вытяните застрявшую бумагу.
Если не виден передний край застрявшей бумаги:
Не пытайтесь с силой вытянуть бумагу, перейдите к следующему шагу.
9
Поднимите направляющую выхода бумаги, затем плотно закройте ее.
Убедитесь, что направляющая подачи бумаги плотно закрыта со всех сторон.
 |
 |
10
Осторожно вытяните застрявшую бумагу.
|
(1)
|

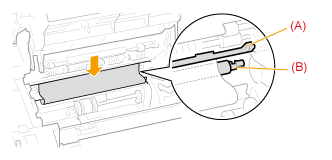

Осторожно потяните застрявшую бумагу вниз между устройством фиксации (A) и валиком переноса (B) до выхода переднего края из аппарата.
 |
|
(2)
|
После этого, удерживая застрявшую бумагу с обеих сторон, осторожно вытяните ее.
 |
11

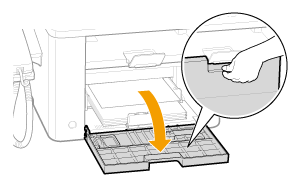

Откройте переднюю крышку и нижнюю переднюю крышку.
12
Извлеките бумагу из кассеты для бумаги.
13
Осторожно вытяните застрявшую бумагу.
14
Снова загрузите бумагу в кассету для бумаги и закройте переднюю крышку и нижнюю переднюю крышку.
Затем продолжите устранение замятия бумаги в области задней панели.
15
Откройте заднюю панель.
16
Осторожно вытяните застрявшую бумагу.
17
Закройте заднюю панель.
18
Вставьте картридж с тонером.
Вставьте выступающие части (A), расположенные по сторонам картриджа с тонером, в направляющие по обеим сторонам аппарата. Задвиньте картридж с тонером в аппарат до упора
19
Закройте крышку тонера.
 Если не удается закрыть крышку тонера: |
|
Убедитесь, что картридж с тонером правильно установлен в аппарат.
Не пытайтесь закрыть крышку тонера с силой — это может привести к повреждению аппарата.
|
20
Опустите платформу сканирования.
Аппарат готов к печати.
