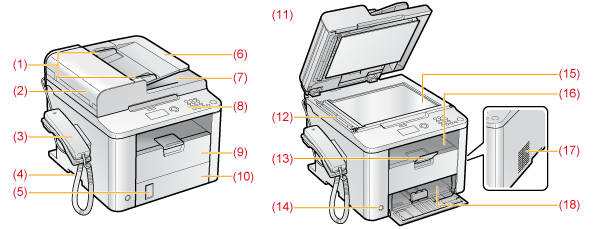

Prednja strana
|
(1)
|
Vodilice dokumenta
Prilagodite vodilice tako da odgovaraju dokumentu.
|
|
(2)
|
Poklopac ulagača
Otvorite taj poklopac da biste uklonili zaglavljeni papir.
|
|
(3)
|
Slušalica
Prilikom upućivanja telefonskog poziva ili ručnog slanja faksa, koristite se slušalicom.
|
|
(4)
|
Ručke za nošenje
Prilikom podizanja ili prenošenja uređaja, držite slušalicu.
|
|
(5)
|
Pokazatelj razine papira
Prikazuje preostalu količinu papira.
|
|
(6)
|
Ladica ulagača dokumenata
Dokumente stavite u ovu ladicu da biste ih skenirali.
|
|
(7)
|
Ladica za vraćanje dokumenata
Dokumenti se šalju nakon što ih skenira ulagač.
|
|
(8)
|
Upravljačka ploča
Uređajem upravljajte pomoću ploče.
|
|
(9)
|
Gornji poklopac
Otvorite poklopac da biste umetnuli papir.
|
|
(10)
|
Spustite prednji poklopac
Otvorite ako koristite papir veći od veličine LTR.
|
|
(11)
|
Ulagač
Ulagač može automatski skenirati dokumente bez prekida.
|
|
(12)
|
Područje skeniranja
Skenira dokumente iz ulagača.
|
|
(13)
|
Blokator papira
Sprječava ispadanje papira iz izlazne ladice.
|
|
(14)
|
Gumb Napajanje
Uključuje i isključuje uređaj.
|
|
(15)
|
Kopirno staklo
Ovdje postavite dokument.
|
|
(16)
|
Izlazna ladica
Ispisani papir, na primjer kopije, ispisi i faksovi koji su poslani u izlaznu ladicu.
|
|
(17)
|
Prorezi za prozračivanje
Omogućuje da se unutrašnjost uređaja ohladi.
Ostavite dovoljno prostora oko uređaja za izlaz topline. |
|
(18)
|
Kaseta za papir
U nju se umeće papir.
|
