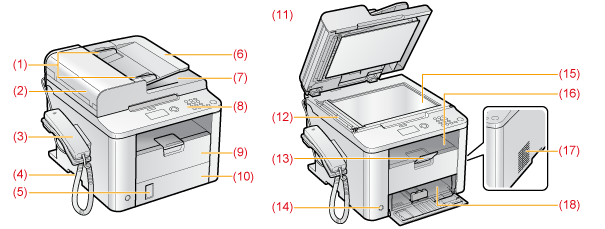

Přední strana
|
(1)
|
Vodítka dokumentů
Pomocí těchto dokumentů přizpůsobíte umístění dokumentu.
|
|
(2)
|
Kryt podavače
Tento kryt otevřete při odstraňování zachyceného papíru.
|
|
(3)
|
Sluchátko
Sluchátko použijte při telefonování nebo ručním odesílání faxu.
|
|
(4)
|
Rukojeti
Zvedejte a přenášejte přístroj pomocí tohoto madla.
|
|
(5)
|
Ukazatel množství papíru
Ukazuje zbývající množství papíru.
|
|
(6)
|
Přihrádka podavače dokumentů
Na tuto přihrádku položte dokumenty k naskenování.
|
|
(7)
|
Výstupní přihrádka dokumentů
Dokumenty jsou po naskenování z podavače odeslány.
|
|
(8)
|
Ovládací panel
Panel slouží k ovládání přístroje.
|
|
(9)
|
Přední kryt
Tento kryt otevřete, chcete-li vložit papír.
|
|
(10)
|
Sklopte přední kryt
Otevřete v případě použití papíru většího než velikosti LTR.
|
|
(11)
|
Podavač
Podavač může automaticky nepřetržitě podávat dokumenty.
|
|
(12)
|
Skenovaná oblast
Skenuje dokumenty z podavače.
|
|
(13)
|
Držák papíru
Zabraňuje tomu, aby papír vypadl z výstupní přihrádky.
|
|
(14)
|
Tlačítko napájení
Zapněte nebo vypněte napájení.
|
|
(15)
|
Kopírovací deska
Zde umístěte dokument.
|
|
(16)
|
Výstupní přihrádka
Z výstupní přihrádky se podává potištěný papír, jako jsou kopie, výtisky a faxy.
|
|
(17)
|
Větrací otvory
Umožňuje vychladnutí vnitřku přístroje.
Okolo přístroje ponechte dostatek prostoru, aby mohlo teplo účinně unikat. |
|
(18)
|
Zásobník papíru
Sem vložte papír.
|
