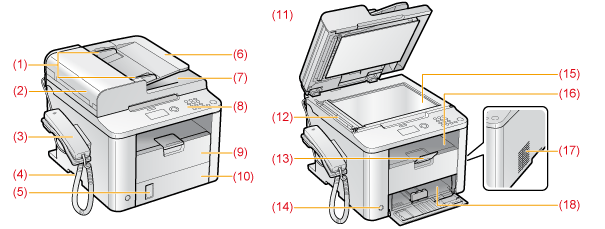

Elülső oldal
|
(1)
|
Dokumentumvezetők
A papírvezetőket a dokumentum méretéhez kell igazítani.
|
|
(2)
|
Adagolófedél
Papírelakadás elhárításához nyissa fel ezt a fedelet.
|
|
(3)
|
Kézibeszélő
A kézibeszélővel telefonhívást lehet folytatni, és faxot lehet küldeni manuálisan.
|
|
(4)
|
Fogantyúk
A készülék megemeléséhez vagy szállításához fogja meg ezt a fogantyút.
|
|
(5)
|
Papírszint jelzőfény
A még felhasználható papír mennyiségét mutatja.
|
|
(6)
|
Dokumentumadagoló tálca
Dokumentumok beolvasásához ebbe a tálcába kell helyezni a dokumentumokat.
|
|
(7)
|
Dokumentumkiadó tálca
Ide érkeznek a dokumentumok a beolvasásukat követően.
|
|
(8)
|
Kezelőpanel
A kezelőpanel segítségével vezérelhető a készülék.
|
|
(9)
|
Előlap
A papír betöltéséhez nyissa fel a fedelet.
|
|
(10)
|
Alsó elülső fedél
Akkor nyissa ki, ha letter méretnél nagyobb papírt használ.
|
|
(11)
|
Adagoló
Az adagoló használatával a dokumentumok automatikusan folyamatosan olvashatók be.
|
|
(12)
|
Beolvasási terület
Az adagolóban lévő dokumentumok beolvasására szolgál.
|
|
(13)
|
Papírmegállító támaszték
Megakadályozza, hogy a papír kiessen a kimeneti tálcából.
|
|
(14)
|
Bekapcsológomb
A készülék tápellátásának be- és kikapcsolására szolgál.
|
|
(15)
|
Üveglap
Ide helyezheti a dokumentumokat.
|
|
(16)
|
Kimeneti tálca
A nyomtatott papír – a másolt és nyomtatott anyagok és faxok – a kimeneti tálcába érkeznek.
|
|
(17)
|
Szellőzőnyílások
Lehetővé teszi a készülék belsejének lehűlését.
Hagyjon megfelelő üres helyet a készülék körül, hogy a hő hatékonyan eltávozhasson. |
|
(18)
|
Papírkazetta
Ide papírt lehet betölteni.
|
