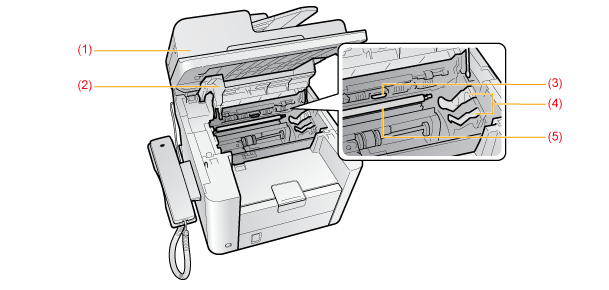

A készülék belseje
|
(1)
|
Beolvasási terület
A festékkazetta cseréjekor és a papírelakadások elhárításakor ezt a területet nyissa fel.
|
|
(2)
|
Festékkazetta fedele
A festékkazetta cseréjéhez és a papírelakadások megszüntetéséhez nyissa fel ezt a fedelet.
|
|
(3)
|
Papírkivezető
Papírelakadás elhárításához nyissa ki ezt a vezetőt.
|
|
(4)
|
Festékkazetta-vezetők
A festékkazetta oldalán található kiugró részeknek ezekbe a vezetőkbe kell illeszkedniük a behelyezéskor.
|
|
(5)
|
Továbbítóhenger
A festéket viszi át a papírra.
|
