Kit de disc dur extraïble

El "Kit de disc dur extraïble" és un suport de disc dur que permet treure el disc dur de l'equip. Traieu i deseu el disc dur en un lloc segur per protegir la informació.

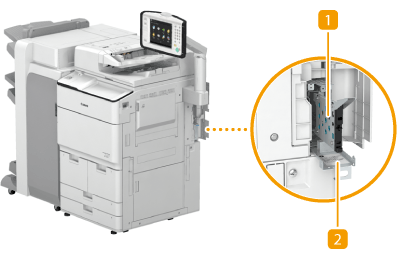

Suport de disc dur

Subjecta el disc dur i el fixa a l'equip. Per emmagatzemar el disc dur, retireu el suport.

Tapa davantera

Obriu aquesta tapa per instal·lar/treure el suport del disc dur. Podeu instal·lar un cadenat disponible comercialment.

IMPORTANT
No s'inclou cap cadenat amb el "Kit de disc dur extraïble". Per raons de seguretat, compreu un cadenat disponible comercialment. Tingueu en compte que Canon no es responsabilitza dels danys produïts en cas de robatori del disc dur.

NOTA
Si feu servir l'opció amb el "Kit de Rèplica del disc dur", podeu emmagatzemar dades en dos discs durs. Opcions del sistema Si apareix el missatge <E602-0001> a la pantalla tàctil quan s'inicia l'equip, no podeu configurar cap disc dur al suport de disc dur. Apagueu l'equip, comproveu que l'indicador d'alimentació principal del tauler de control no estigui encès i, a continuació, comproveu si el disc dur està configurat. Si el missatge d'error continua apareixent després de configurar el disc dur, poseu-vos en contacte amb el vostre distribuïdor local autoritzat de Canon.

NOTA

Si feu servir l'opció amb el "Kit de Rèplica del disc dur", podeu emmagatzemar dades en dos discs durs. Opcions del sistema

Si apareix el missatge <E602-0001> a la pantalla tàctil quan s'inicia l'equip, no podeu configurar cap disc dur al suport de disc dur. Apagueu l'equip, comproveu que l'indicador d'alimentació principal del tauler de control no estigui encès i, a continuació, comproveu si el disc dur està configurat. Si el missatge d'error continua apareixent després de configurar el disc dur, poseu-vos en contacte amb el vostre distribuïdor local autoritzat de Canon.

Instal·lació/Extracció del suport del disc dur

Configuració del suport del disc dur

1	Toqueu la placa de descàrrega per eliminar l'electricitat estàtica i, a continuació, obriu la tapa dreta de l'equip. Per tocar la placa de descàrrega, inseriu la punta de la mà a través de l'agafador de la tapa dreta.
2	Obriu la tapa davantera del Kit de disc dur extraïble. Si la tapa davantera està bloquejada, desbloquegeu-la.
3	Preneu l'agafador del suport del disc dur i, tenint en compte l'orientació, inseriu el suport fins al màxim possible.
4	Tanqueu la tapa davantera. Bloquegeu la tapa davantera si és necessari.
5	Tanqueu la tapa dreta de l'equip.

Extracció del suport del disc dur

1	Toqueu la placa de descàrrega per eliminar l'electricitat estàtica i, a continuació, obriu la tapa dreta de l'equip. Per tocar la placa de descàrrega, inseriu la punta de la mà a través de l'agafador de la tapa dreta.
2	Obriu la tapa davantera del Kit de disc dur extraïble. Si la tapa davantera està bloquejada, desbloquegeu-la.
3	Aixequeu l'agafador del suport del disc dur, agafeu-lo i traieu-lo. IMPORTANT: Emmagatzemeu-lo de manera que la targeta de circuit del disc dur quedi a la part inferior. No deseu el suport del disc dur dret, ja que pot fer-se malbé.
4	Tanqueu la tapa davantera Bloquegeu la tapa davantera si és necessari.
5	Tanqueu la tapa dreta de l'equip.
