Замятие бумаги в Staple Finisher-X

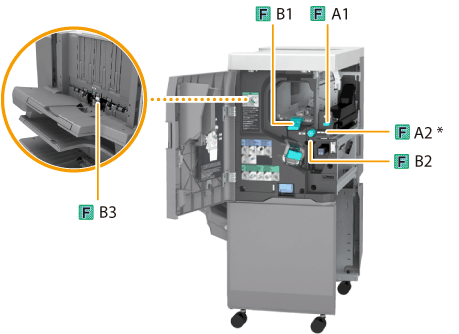

Проверьте место замятия бумаги, которое указано на сенсорном дисплее, и устраните замятие. Места замятия бумаги обозначены на следующем рисунке номерами, например F-A1 или F-B1. Модуль Staple Finisher-X приобретается отдельно. Дополнительное оборудование
* Подающая направляющая
|
|
Подтверждение подключенияЗакройте все открытые крышки.
|
1
Откройте переднюю крышку финишера.
2

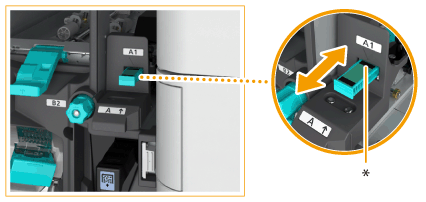

Если подключен Puncher Unit-BG или Puncher Unit-BH, переместите направляющую (F-A1) так, чтобы выровнять ее по отметке.
|
* Перемещайте направляющую в разные стороны, чтобы выровнять ближайшую
 с отметкой ( ). |
3
Откройте направляющую (F-A2).
4
Проверьте наличие замятой бумаги.
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (F-A2).
|
5
Откройте направляющую (F-B1).
6
Проверьте наличие замятой бумаги.
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Закройте направляющую (F-B1).
|
7
Поверните диск (F-B2) в направлении стрелки.
8

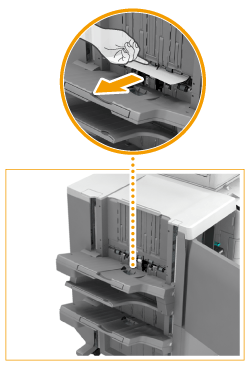

Проверьте наличие замятой бумаги в направляющей (F-B3).
|
|
Откройте направляющую (F-B3).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (F-B3).
|
9
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
