Substituir a caixa de agrafos na unidade de finalização-agrafamento (Booklet Finisher-X)
|
|
|
Se existir papel colocado no tabuleiro de folhetos, retire o papel.
|
1
Abra a tampa da frente do finalizador.
2
Retire a unidade de finalização-agrafamento.
3

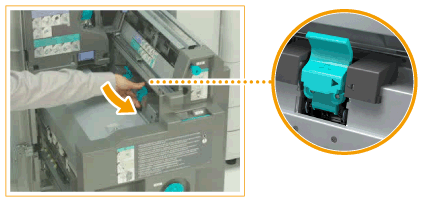

Retire as (duas) cartridges de agrafos enquanto empurra para baixo a alavanca na sua direção.
4
Carregue nas partes azuis de ambos os lados da tampa da cartridge de agrafos e abra-a.
5
Retire a caixa de agrafos vazia.
Retire a caixa de agrafos vazia levantando-a enquanto a segura nos dois lados.
6
Retire a nova caixa de agrafos da respetiva caixa.
7

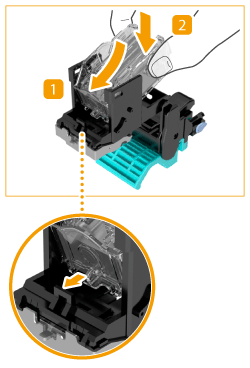

Coloque a nova caixa de agrafos na cartridge de agrafos.
|
Insira a patilha, na diagonal, na parte da frente da caixa de agrafos dentro do orifício da cartridge de agrafos, como mostrado na ilustração.
|
|
Empurre a parte de trás da caixa de agrafos para baixo até encaixar no lugar com um estalido.
|
Insira a parte frontal da caixa de agrafos em primeiro lugar. Não tente inserir a parte de trás da caixa de agrafos em primeiro lugar, como mostra a ilustração abaixo.
8
Feche a tampa da cartridge de agrafos.
9
Instale as (duas) cartridges de agrafos na unidade de finalização-agrafamento.
Certifique-se de que as cartridges de agrafos ficam inseridas de modo que as marcas da posição de regulação fiquem alinhadas, como mostrado na ilustração acima.
10
Empurre a unidade de finalização-agrafamento para dentro e feche a tampa da frente do finalizador.
