Zachycení papíru v hlavní jednotce
Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
|
|
Co zkontrolovat před zahájenímJe-li nainstalován volitelný podstavec na papír, vytáhněte ho ze stroje.
Zavřete otevřené kryty.
|
1
Zkontrolujte, zda se papír nezachytil ve víceúčelové přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
2

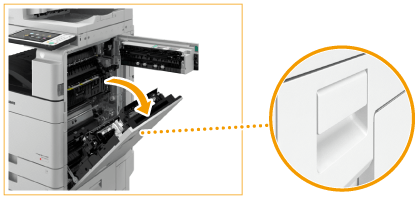

Otevřete pravý horní a pravý spodní kryt hlavní jednotky.
Když zvednete páčku, současně se otevře pravý horní i pravý spodní kryt hlavní jednotky.
3
Zkontrolujte, zda se papír nezachytil ve výstupní jednotce.
|
Podržte zelenou páčku (
 ) a otevřete výstupní jednotku.
Výstupní jednotka se otevírá pouze do polohy znázorněné na obrázku.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Zavřete výstupní jednotku.
|
4
Zkontrolujte, zda se papír nezachytil v reverzní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Zkontrolujte, zda se papír nezachytil na vstupu duplexní jednotky.
|
|
Pokud se papír zachytil v horní oblasti, opatrně jej vytáhněte ve směru šipky.
|
|
|
Pokud se papír zachytil ve spodní oblasti, opatrně jej vytáhněte ve směru šipky.
|
6
Zkontrolujte, zda se papír nezachytil ve fixační jednotce.
|
|
Podržte zelenou páčku (
 ) a otevřete fixační jednotku.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud se nedaří papír odstranit, vraťte fixační jednotku do původní polohy a papír opatrně vytáhněte zespoda.
|
|
|
Vraťte fixační jednotku do původní polohy.
|
7
Zkontrolujte, zda se papír nezachytil v duplexní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru, do kterého vyčnívá jeho největší část.
8
Zkontrolujte, zda se papír nezachytil v oblasti podávání papíru ve víceúčelové přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
9
Zkontrolujte, zda se papír nezachytil mezi hlavní jednotkou a pravým horním nebo pravým spodním krytem hlavní jednotky.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Opatrně zavřete pravý horní a pravý spodní kryt hlavní jednotky, dokud se neozve cvaknutí.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
