Papier blokuje się w module wykańczania broszur
|
|

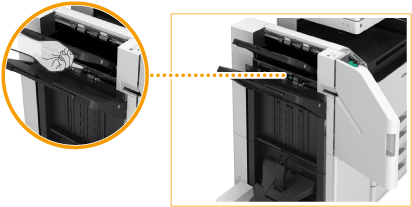

Potwierdzenie przed rozpoczęciem pracyJeśli na tacy broszur znajduje się papier, należy go usunąć.
|
1
Sprawdź, czy papier zakleszczył się w module wykańczającym.
|
Otwórz przednią pokrywę modułu wykańczania.
|
|
Podnieś wspornik papieru tacki wyprowadzającej w tacy głównej.
|
|
Obróć zielone pokrętło, aby podawać zablokowany papier do tacy głównej.
|
|

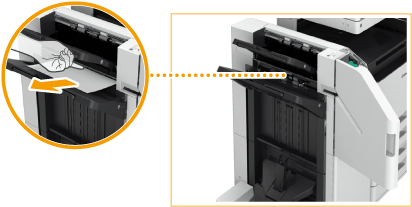

Jeśli papier wychodzi z wylotu tacy głównej, delikatnie wyciągnij papier w kierunku wskazywanym przez strzałkę.
|
2
Sprawdź, czy papier zakleszczył się w module dostarczania.
|
|
Otwórz wylotową prowadnicę dostarczającą (
 ).Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Podnieś pierwszą klapę (
 ).Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Umieść pierwszą klapę (
) w pierwotnym położeniu. |
|
|
Przywróć wylotową prowadnicę dostarczającą (
) do początkowego położenia. |
3

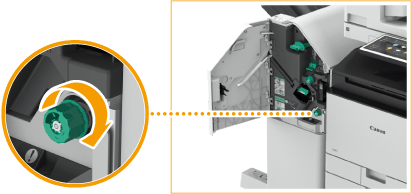

Obróć zielone pokrętło około 10 razy.
Jeśli pokrętło nie zostanie obrócone, zacięty papier może podrzeć się podczas wyciągania zespołu głowicy zszywającej.
4
Wysunąć moduł zszywania zeszytowego.
5
Sprawdź, czy papier zakleszczył się w prowadnicy przezroczystej.
|
|

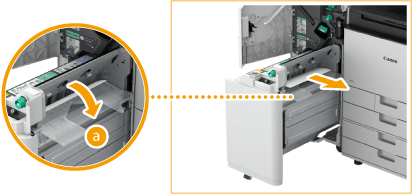

Otwórz przezroczystą prowadnicę (
).Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Umieść przezroczystą prowadnicę w jej oryginalnym położeniu.
|
6
Umieść zespół głowicy zszywającej w pierwotnym położeniu.
7
Zamknąć przednią pokrywę modułu wykańczania.
8
Otwórz pokrywę modułu bufora.
9
Sprawdź, czy papier jest zakleszczony.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
10
Zamknij pokrywę modułu bufora.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
