A ROM-modul beszerelése

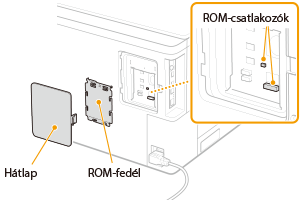

Ez a rész ismerteti az opcionális ROM telepítésének módját. A ROM használatához csatlakoztassa azt a készülék hátsó fedelének belső részén található ROM csatlakozókhoz. A ROM telepítését megelőzően olvassa el a Telepítés részben leírt óvintézkedéseket.


Óvintézkedések a ROM telepítéséhez Gondoskodjon arról, hogy fém tárgyak (például csavarok) ne érjenek a készülék áramköri lapjaihoz. Ellenkező esetben károsodhat a készülék. Ne érintse meg a belső alkatrészeket, a nyomtatott áramköröket, a csatlakozókat és a kapcsolókat. Ellenkező esetben károsodhat a készülék. Ne kapcsolja be az áramellátást, amíg a ROM csatlakozók fedele nyitva van. Ellenkező esetben károsodhat a készülék. Óvintézkedések a statikus elektromosság elkerülése érdekében A ROM bizonyos részei érzékenyek a statikus elektromosságra. A következő óvintézkedések betartásával elkerülheti, hogy a ROM-ot statikus elektromosság miatt károsodás érje. Mielőtt hozzáérne a ROM-hoz, a statikus elektromosság levezetése érdekében érintsen meg egy fémtárgyat a helyiségben. Munka közben ne érintsen meg olyan tárgyakat (pl. kijelzőt), amelyek valószínűsíthetően statikus elektromosságot hoznak létre. A statikus elektromosság hatásának elkerülése érdekében ne távolítsa el a ROM-ot a csomagolásából, mielőtt csatlakoztatná a ROM-csatlakozókhoz.

Óvintézkedések a ROM telepítéséhez

Gondoskodjon arról, hogy fém tárgyak (például csavarok) ne érjenek a készülék áramköri lapjaihoz. Ellenkező esetben károsodhat a készülék.

Ne érintse meg a belső alkatrészeket, a nyomtatott áramköröket, a csatlakozókat és a kapcsolókat. Ellenkező esetben károsodhat a készülék.

Ne kapcsolja be az áramellátást, amíg a ROM csatlakozók fedele nyitva van. Ellenkező esetben károsodhat a készülék.

Óvintézkedések a statikus elektromosság elkerülése érdekében

A ROM bizonyos részei érzékenyek a statikus elektromosságra. A következő óvintézkedések betartásával elkerülheti, hogy a ROM-ot statikus elektromosság miatt károsodás érje.

Mielőtt hozzáérne a ROM-hoz, a statikus elektromosság levezetése érdekében érintsen meg egy fémtárgyat a helyiségben.

Munka közben ne érintsen meg olyan tárgyakat (pl. kijelzőt), amelyek valószínűsíthetően statikus elektromosságot hoznak létre.

A statikus elektromosság hatásának elkerülése érdekében ne távolítsa el a ROM-ot a csomagolásából, mielőtt csatlakoztatná a ROM-csatlakozókhoz.

Kapcsolja ki a készüléket, és húzza ki a tápkábel csatlakozóját a hálózati csatlakozóaljzatból.

Az áramellátás kikapcsolásakor a készülék leállítását a kezelőpanelről hajtsa végre, ne használja a főkapcsolót. Az áramellátás kikapcsolása (a készülék leállítása)

Távolítsa el a hátsó fedelet.

1	A kallantyú benyomása közben kissé nyissa fel a fedelet maga felé.
2	Távolítsa el a jobb oldali fedelet a nyíllal jelzett irányban.

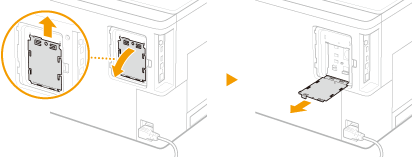

Távolítsa el a ROM fedelét.

1	Egy érmével távolítsa el a csavarokat.
2	Nyissa fel a ROM fedelét, majd távolítsa el a nyíllal jelzett irányban.

Telepítse a ROM-ot.

Illessze a ROM-ot a készülék két ROM csatlakozójához, majd ütközésig tolja be.

A ROM leválasztása

A széleinél fogva húzza ki a ROM-ot az alábbi ábra szerint.

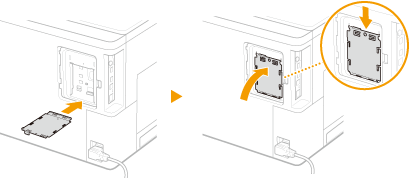

Helyezze vissza a ROM fedelét az eredeti helyére.

1	Zárja le a ROM fedelét úgy, hogy a ROM fedelén található kallantyút a nyíllal jelzett irányba betolja.
2	Érme segítségével rögzítse a csavarokat.

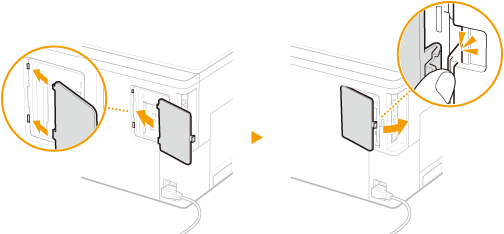

Helyezze be a hátsó fedelet a nyíllal jelzett irányban, majd a kallantyú benyomása közben zárja le.


Ha egyidejűleg be szeretne helyezni egy SD-kártyát is, folytassa az SD-kártya behelyezése utasításaival.

A Vonalkódnyomtató készlet megfelelő telepítésének ellenőrzése

Nyomtassa ki a Konfigurációs oldal-t, majd győződjön meg arról, hogy a „PCL” alatt megjelenik a „BarDIMM” felirat.
Ha megjelent a „BarDIMM” felirat, akkor a ROM megfelelően csatlakozik.

Ha nem jelenik meg a „BarDIMM” felirat

A ROM nem csatlakozik megfelelően. Távolítsa el a ROM-ot a készülékből, majd csatlakoztassa újra.
