Instal·lació de la ROM

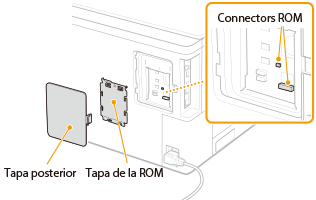

En aquesta secció es descriu com instal·lar la ROM opcional a l'equip. La ROM s'utilitza connectada als connectors ROM dins de la tapa posterior de l'equip. Llegiu les precaucions a Instal·lació abans d'instal·lar la ROM.
Precaucions a l'hora d'instal·lar la ROM
No permeteu que cap metall, com caragols, entri en contacte amb les plaques de circuit de l'equip. Si ho feu, podríeu fer malbé l'equip.
No toqueu les parts internes, el cablejat imprès, els connectors o els interruptors. Si ho feu, podríeu fer malbé l'equip.
No enceneu l'alimentació quan la tapa de la ROM estigui oberta. Si ho feu, podríeu fer malbé l'equip.
Precaucions per evitar l'electricitat estàtica
La ROM conté parts sensibles a l'electricitat estàtica. Tingueu en compte les precaucions següents per evitar que l'electricitat estàtica danyi la ROM.
Toqueu un element de metall a l'habitació per descarregar l'electricitat estàtica del seu cos abans de manipular la ROM.
No toqueu cap element que pugui generar electricitat estàtica, com una pantalla, durant el treball.
Per evitar la influència de l'electricitat estàtica, no retireu la ROM del material d'embalatge fins just abans de connectar-la als connectors corresponents.
1
Apagueu l'equip i desconnecteu la clavilla d'alimentació de la presa de corrent de CA.
A l'hora d'apagar l'equip, assegureu-vos d'apagar l'equip des del tauler de control sense utilitzar l'interruptor de l'alimentació. Apagar l'alimentació (apagar l'equip)
2

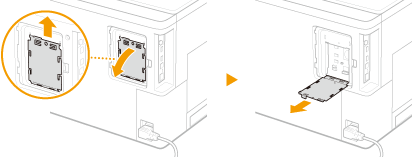

Traieu la tapa posterior.
1
Mentre empenyeu el pestell, obriu lleugerament la tapa cap a vostè.
2
Traieu la tapa dreta seguint la direcció de la fletxa.
3
Traieu la tapa de la ROM.
1
Utilitzeu una moneda per treure els caragols.
2
Obriu la tapa de la ROM i traieu-la seguint la direcció de la fletxa.
4
Instal·leu la ROM.
Mentre s'alinea la ROM amb els dos connectors ROM de l'equip, feu pressió amb cura fins que s'aturi.
Per desconnectar la ROM
Agafeu les vores de la ROM i traieu-la com es mostra en la següent il·lustració.
5

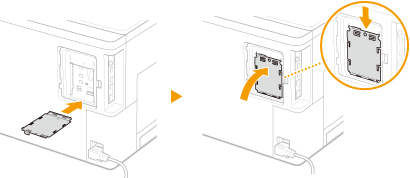

Col·loqueu la tapa de la ROM correctament al seu lloc.
1
Tanqueu la tapa de la ROM fent pressió al pestell seguint la direcció de la fletxa.
2
Utilitzeu una moneda per fixar els caragols.
6

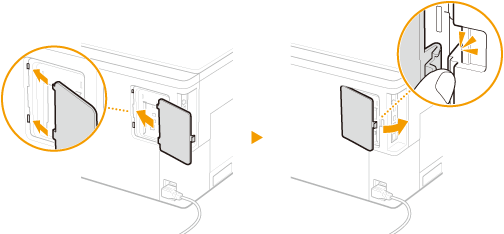

Inseriu la tapa posterior seguint la direcció de la fletxa i tanqueu-la fent pressió al pestell alhora.
Quan vulgueu instal·lar una targeta SD a la vegada, aneu a Instal·lació d'una targeta SD.

Comprovació que Barcode Printing Kit està instal·lat correctament

Imprimiu la Configuration Page i confirmeu que "BarDIMM" es mostra a "PCL."
Si es mostra "BarDIMM", la ROM s'ha instal·lat correctament.

Si no es mostra "BarDIMM"
La ROM no s'ha instal·lat correctament. Traieu la ROM de l'equip i reconnecteu-la.
68RC-079
