Instalarea modulului ROM

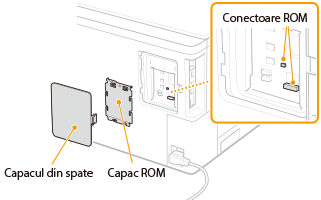

Această secţiune descrie cum se instalează în aparat modulul ROM opţional. Modulul ROM se utilizează conectat la conectorii ROM din interiorul capacului din spate al aparatului. Înainte de a instala modulul ROM, citiţi măsurile de prevedere din Instalarea.
Instrucţiuni de instalare a modulului ROM
Evitaţi contactul oricărui obiect metalic, cum ar fi şuruburile, cu plăcile de circuite din interiorul aparatului. Nerespectarea acestei instrucţiuni poate duce la deteriorarea aparatului.
Nu atingeţi componentele interne, cablurile imprimantei, conectorii sau întrerupătoarele. Nerespectarea acestei instrucţiuni poate duce la deteriorarea aparatului.
Nu porniţi alimentarea când este deschis capacul de la modul ROM. Nerespectarea acestei instrucţiuni poate duce la deteriorarea aparatului.
Instrucţiuni de evitare a electricităţii statice
Modul ROM conţine componente sensibile la electricitatea statică. Respectaţi următoarele instrucţiuni pentru a preveni deteriorarea modului ROM de către electricitatea statică.
Atingeţi o porţiune de metal din cameră pentru a descărca electricitatea statică din corp înainte de a manevra modul ROM.
În timpul lucrului nu atingeţi niciun element care poate genera electricitate statică, cum ar fi un ecran.
Pentru a evita influenţa electricităţii statice, nu scoateţi modul ROM din ambalaj decât înainte de a-l lega la conectorii ROM.
1
Opriţi aparatul şi deconectaţi fişa de alimentare de la priza de c.a.
Când opriţi alimentarea, asiguraţi-vă că aţi închis aparatul de la panoul de operare fără a folosi întrerupătorul. OPRIREA alimentării (Efectuarea unei opriri)
2
Scoateţi capacul din spate.
1
După ce împingeţi clapeta, deschideţi uşor capacul înspre dvs.
2
Scoateţi capacul din dreapta în direcţia indicată de săgeată.
3
Îndepărtaţi capacul de la modul ROM.
1
Folosiţi o monedă pentru a scoate şuruburile.
2

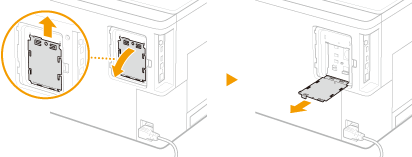

Deschideţi capacul ROM şi îndepărtaţi-l în direcţia indicată de săgeată.
4
Instalaţi modulul ROM.
În timp ce aliniaţi modulul ROM cu cei doi conectori ROM ai aparatului, apăsaţi-l ferm până se opreşte.
La deconectarea modulului ROM
Ţineţi de marginile modulului ROM şi trageţi pentru a-l scoate, aşa cum se arată în ilustraţia de mai jos.
5

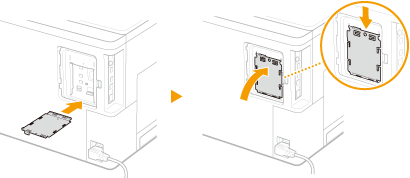

Puneţi la loc capacul modulului ROM.
1
Închideţi capacul modulului ROM apăsând clapeta capacului de la modulul ROM în direcţia indicată de săgeată.
2
Folosiţi o monedă pentru a monta la loc şuruburile.
6

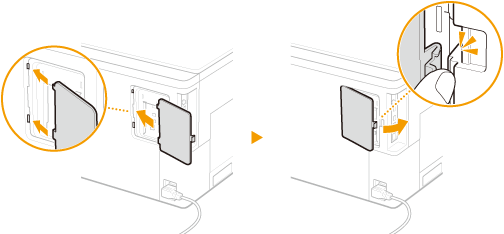

Introduceţi capacul din spate în direcţia indicată de săgeată şi închideţi-l în timp ce împingeţi clapeta.
Când doriţi să instalaţi totodată un card SD, efectuaţi operaţiunea de Instalarea unui card SD.

Verificarea instalării corespunzătoare a kitului Kit de imprimare a codurilor de bare

Imprimaţi Configuration Page şi asiguraţi-vă că în „PCL” se afişează ”BarDIMM”.
Dacă se afişează „BarDIMM”, modulul ROM este instalat corespunzător.

Dacă nu se afişează „BarDIMM”
Modulul ROM nu este instalat în mod corespunzător. Eliminaţi modulul ROM din aparat şi reconectaţi-l.
