Εγκατάσταση της ROM

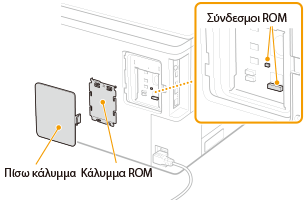

Η ενότητα αυτή περιγράφει τον τρόπο εγκατάστασης της προαιρετικής ROM στη συσκευή. Η ROM χρησιμοποιείται συνδεδεμένη στους συνδέσμους ROM μέσα στο πίσω κάλυμμα της συσκευής. Διαβάστε τις προφυλάξεις στην ενότητα Εγκατάσταση προτού εγκαταστήσετε τη ROM.
Προφυλάξεις κατά την εγκατάσταση της ROM
Μην αφήσετε κανένα μεταλλικό εξάρτημα, όπως βίδες, να έρθουν σε επαφή με τις πλακέτες κυκλωμάτων της συσκευής. Μπορεί να προκληθεί βλάβη στη συσκευή.
Μην αγγίξετε τα εσωτερικά μέρη, τα τυπωμένα κυκλώματα, τους συνδέσμους ή τους μεταγωγείς. Μπορεί να προκληθεί βλάβη στη συσκευή.
Μην ενεργοποιήσετε τη συσκευή, ενώ είναι ανοιχτό το κάλυμμα της ROM. Μπορεί να προκληθεί βλάβη στη συσκευή.
Προφυλάξεις για την αποφυγή του στατικού ηλεκτρισμού
Η ROM περιέχει στοιχεία που είναι ευαίσθητα στον στατικό ηλεκτρισμό. Τηρήστε τις ακόλουθες προφυλάξεις για να αποτρέψετε την καταστροφή της ROM από τον στατικό ηλεκτρισμό.
Αγγίξτε κάποιο μεταλλικό αντικείμενο του χώρου, για να αποφορτίσετε τον στατικό ηλεκτρισμό από το σώμα σας, πριν να χειριστείτε τη ROM.
Στη διάρκεια της εργασίας, μην αγγίξετε κάποιο αντικείμενο που είναι πιθανό να δημιουργεί στατικό ηλεκτρισμό, όπως η οθόνη.
Για να αποφύγετε την επίδραση του στατικού ηλεκτρισμού, μην αφαιρέσετε τη ROM από το υλικό συσκευασίας παρά μόνο ακριβώς πριν τη συνδέσετε με τους συνδέσμους ROM.
1
Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις του καλωδίου ρεύματος από την πρίζα εναλλασσόμενου ρεύματος.
Όταν απενεργοποιείτε τη λειτουργία, τερματίστε τη λειτουργία της συσκευής από τον πίνακα λειτουργίας, χωρίς να χρησιμοποιήσετε το διακόπτη λειτουργίας. Απενεργοποίηση της συσκευής (τερματισμός λειτουργίας)
2
Αφαιρέστε το πίσω κάλυμμα.
1
Πιέστε τη λαβή και ανοίξτε ελαφρώς το κάλυμμα προς το μέρος σας.
2
Αφαιρέστε το δεξί κάλυμμα προς την κατεύθυνση που υποδεικνύει το βέλος.
3

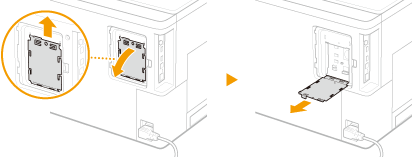

Αφαιρέστε το κάλυμμα της ROM.
1
Με ένα κέρμα αφαιρέστε τις βίδες.
2
Ανοίξτε το κάλυμμα της ROM και αφαιρέστε το προς την κατεύθυνση που υποδεικνύει το βέλος.
4
Εγκαταστήστε τη ROM.
Κατά την ευθυγράμμιση της ROM με τους δύο συνδέσμους ROM της συσκευής, πιέστε την με ασφάλεια μέχρι να σταματήσει.
Κατά την αποσύνδεση της ROM
Κρατήστε τις άκρες της ROM και τραβήξτε την προς τα έξω, όπως φαίνεται στην εικόνα παρακάτω.
5

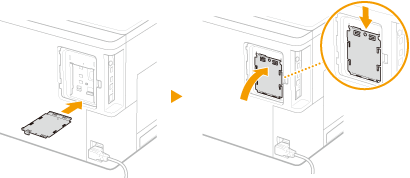

Τοποθετήστε το κάλυμμα της ROM στη θέση του.
1
Κλείστε το κάλυμμα της ROM πιέζοντας τη λαβή του καλύμματος της ROM προς την κατεύθυνση που υποδεικνύει το βέλος.
2
Με ένα κέρμα τοποθετήστε ξανά τις βίδες.
6

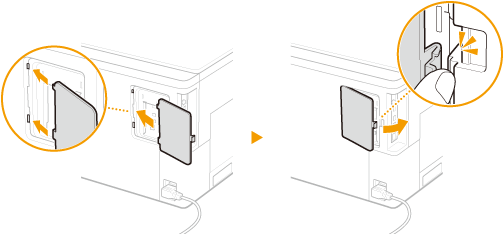

Εισαγάγετε το πίσω κάλυμμα προς την κατεύθυνση που υποδεικνύει το βέλος και κλείστε το πιέζοντας τη λαβή.
Όταν θέλετε να τοποθετήσετε και κάρτα SD ταυτόχρονα, συνεχίστε με την ενότητα Τοποθέτηση κάρτας SD.

Έλεγχος σωστής εγκατάστασης του Κιτ εκτύπωσης γραμμοκωδικών

Εκτυπώστε τη Configuration Page και επιβεβαιώστε ότι εμφανίζεται η ένδειξη «BarDIMM» στο πεδίο «PCL».
Εάν εμφανίζεται η ένδειξη «BarDIMM», η ROM έχει εγκατασταθεί σωστά.

Εάν δεν εμφανίζεται η ένδειξη «BarDIMM»
Η ROM δεν έχει εγκατασταθεί σωστά. Αφαιρέστε τη ROM από τη συσκευή και συνδέστε την ξανά.
68RE-079
