Ugradnja ROM modula

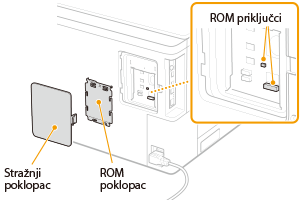

U ovom odjeljku opisano je kako u uređaj instalirati dodatni ROM modul. ROM se koristi povezivanjem s priključcima za ROM ispod stražnjeg poklopca uređaja. Prije ugradnje ROM-a pročitajte mjere opreza u odjeljku Instalacija.


Mjere opreza pri ugradnji ROM modula Ne dopustite da bilo kakav metal, npr. vijci, dođe u dodir s elektroničkim dijelovima u unutrašnjosti uređaja. To može dovesti do oštećenja uređaja. Ne dodirujte unutarnje dijelove, tiskane vodove, priključke ili prekidače. To može dovesti do oštećenja uređaja. Ne uključujte napajanje dok je poklopac za ROM otvoren. To može dovesti do oštećenja uređaja. Mjere opreza za izbjegavanje statičkog elektriciteta ROM sadrži dijelove osjetljive na statički elektricitet. Da biste spriječili oštećenja ROM modula statičkim elektricitetom, pridržavajte se sljedećih mjera opreza. Prije rukovanja ROM modulom dodirnite neku metalnu konstrukciju u prostoriji da biste ispraznili statički elektricitet sa svojeg tijela. Tijekom rada ne dodirujte ništa što bi moglo generirati statički elektricitet, npr. zaslon. Da biste izbjegli utjecaj statičkog elektriciteta, ne uklanjajte ROM iz ambalaže sve dok ga ne budete spajali s priključcima za ROM.

Mjere opreza pri ugradnji ROM modula

Ne dopustite da bilo kakav metal, npr. vijci, dođe u dodir s elektroničkim dijelovima u unutrašnjosti uređaja. To može dovesti do oštećenja uređaja.

Ne dodirujte unutarnje dijelove, tiskane vodove, priključke ili prekidače. To može dovesti do oštećenja uređaja.

Ne uključujte napajanje dok je poklopac za ROM otvoren. To može dovesti do oštećenja uređaja.

Mjere opreza za izbjegavanje statičkog elektriciteta

ROM sadrži dijelove osjetljive na statički elektricitet. Da biste spriječili oštećenja ROM modula statičkim elektricitetom, pridržavajte se sljedećih mjera opreza.

Prije rukovanja ROM modulom dodirnite neku metalnu konstrukciju u prostoriji da biste ispraznili statički elektricitet sa svojeg tijela.

Tijekom rada ne dodirujte ništa što bi moglo generirati statički elektricitet, npr. zaslon.

Da biste izbjegli utjecaj statičkog elektriciteta, ne uklanjajte ROM iz ambalaže sve dok ga ne budete spajali s priključcima za ROM.

Isključite uređaj i izvucite kabel za napajanje iz utičnice izmjeničnog napona.

Prilikom isključivanja napajanja uređaj isključite putem upravljačke ploče, ne koristeći prekidač napajanja. Isključivanje napajanja (potpuno isključivanje uređaja)

Uklonite stražnji poklopac.

1	Gurajući zasun, malo otvorite poklopac prema sebi.
2	Uklonite desni poklopac u smjeru naznačenom strelicom.

Uklonite poklopac ROM modula.

1	Pomoću kovanice uklonite vijke.
2	Otvorite poklopac ROM modula te ga uklonite u smjeru naznačenom strelicom.

Ugradite ROM modul.

Poravnavši ROM modul s dvama priključcima za ROM na uređaju čvrsto ga gurajte dok se ne zaustavi.

Kada odspajate ROM modul

Držite rubove ROM modula i povucite ga van, kao što je prikazano na ilustraciji u nastavku.

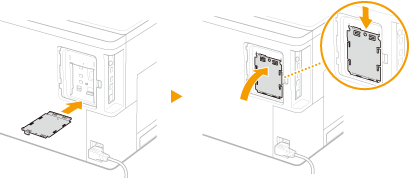

Vratite poklopac ROM modula na svoje mjesto.

1	Zatvorite poklopac ROM modula gurajući zasun na poklopcu u smjeru naznačenom strelicom.
2	Pomoću kovanice ponovno pričvrstite vijke.

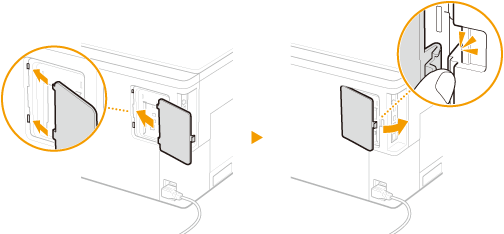

Umetnite stražnji poklopac u smjeru naznačenom strelicom te ga zatvorite gurajući zasun.


Kada istodobno želite ugraditi i SD karticu, nastavite s odjeljkom Ugradnja SD kartice.

Provjera pravilnosti ugradnje dodatka Barkod Ispisni Kit

Ispišite Configuration Page i provjerite prikazuje li "PCL" "BarDIMM".
Ako se prikazuje "BarDIMM", ROM je pravilno instaliran.

Ako se „BarDIMM” ne prikazuje

ROM modul nije pravilno ugrađen. Uklonite ROM modul iz uređaja i ponovno ga spojite.
