Встановлення ПЗП

У цьому розділі описано, як встановити в апарат додатковий модуль ПЗП. Модуль ПЗП підключається за допомогою кабелів ПЗП, що розташовані всередині за задньою кришкою апарата. Перед встановленням модуля ПЗП прочитайте застереження в розділі Встановлення.


Застереження щодо встановлення модуля ПЗП Не допускайте контакту будь-яких металів, як-от гвинтів, з друкованими платами в апараті. Це може призвести до його пошкодження. Не торкайтеся внутрішніх частин, проводки, кабелів або перемикачів. Це може призвести до пошкодження апарата. Не вмикайте живлення з відкритою кришкою ПЗП. Це може призвести до пошкодження апарата. Застереження щодо статичної електрики Модуль ПЗП містить чутливі до статичної електрики частини. Зверніть увагу на наведені нижче застереження, щоб уникнути пошкодження модуля ПЗП статичною електрикою. Перед контактом із модулем ПЗП торкніться металу в приміщенні, щоб позбавити своє тіло статичного заряду. Під час роботи не торкайтеся нічого, що може спричинити виникнення статичного заряду, як-от монітора. Щоб уникнути впливу статичного заряду, зніміть пакувальні матеріали з модуля ПЗП безпосередньо перед його підключенням до кабелів ПЗП.

Застереження щодо встановлення модуля ПЗП

Не допускайте контакту будь-яких металів, як-от гвинтів, з друкованими платами в апараті. Це може призвести до його пошкодження.

Не торкайтеся внутрішніх частин, проводки, кабелів або перемикачів. Це може призвести до пошкодження апарата.

Не вмикайте живлення з відкритою кришкою ПЗП. Це може призвести до пошкодження апарата.

Застереження щодо статичної електрики

Модуль ПЗП містить чутливі до статичної електрики частини. Зверніть увагу на наведені нижче застереження, щоб уникнути пошкодження модуля ПЗП статичною електрикою.

Перед контактом із модулем ПЗП торкніться металу в приміщенні, щоб позбавити своє тіло статичного заряду.

Під час роботи не торкайтеся нічого, що може спричинити виникнення статичного заряду, як-от монітора.

Щоб уникнути впливу статичного заряду, зніміть пакувальні матеріали з модуля ПЗП безпосередньо перед його підключенням до кабелів ПЗП.

Вимкніть апарат і вийміть його штепсель шнура живлення з розетки мережі змінного струму.

Вимикаючи живлення, завершіть роботу апарата за допомогою панелі керування, не використовуючи вимикач живлення. Вимкнення живлення (завершення роботи)

Зніміть задню кришку.

1	Натисніть на фіксатор і злегка потягніть кришку на себе.
2	Відкрийте праву кришку в напрямку, указаному стрілкою.

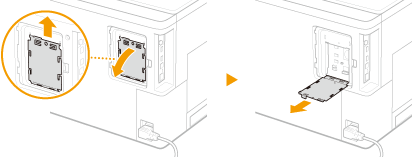

Зніміть кришку модуля ПЗП.

1	Скористайтеся монеткою, щоб зняти кріплення.
2	Відкрийте кришку модуля ПЗП і зніміть її в напрямку, указаному стрілкою.

Встановіть модуль ПЗП.

Щоб вирівняти модуль ПЗП із двома кабелями ПЗП в апараті, обережно натискайте на нього, доки він не зупиниться.

Відключення модуля ПЗП

Візьміться за краї модуля ПЗП і витягніть його, як показано на малюнку нижче.

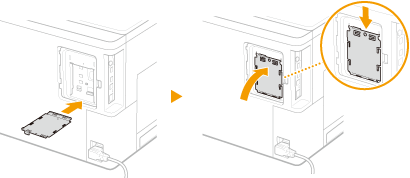

Поверніть кришку модуля ПЗП на місце.

1	Закрийте кришку модуля ПЗП, натиснувши на фіксатор у напрямку, указаному стрілкою.
2	Скористайтеся монеткою, щоб повернути кріплення.

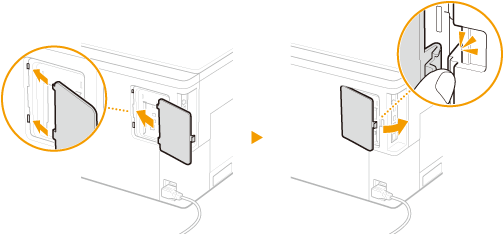

Вставте задню кришку в напрямку, указаному стрілкою, і закрийте її, натиснувши на фіксатор.


Щоб водночас встановити SD-карту, перейдіть у розділ Встановлення SD-карти.

Перевірка встановлення Barcode Printing Kit належним чином

Роздрукуйте Configuration Page і дайте підтвердження, що BarDIMM відображається в PCL.
Якщо відображається BarDIMM, модуль ПЗП встановлено належним чином.

Якщо BarDIMM не відображається

Модуль ПЗП встановлено неналежним чином. Відключіть модуль ПЗП від апарата й підключіть знову.
