Aparato stebėjimas ir valdymas naudojant SNMP
Paprastas tinklo valdymo protokolas (SNMP) – tai protokolas, skirtas tinklo ryšio įrenginiams stebėti ir valdyti naudojant valdymo informacijos bazę (MIB). Aparatas palaiko SNMPv1 ir didesnės saugos SNMPv3. Aparato būseną galite patikrinti kompiuteriu, kai spausdinate dokumentus ar naudojate priemonę „Remote UI“ (Nuotolinio vartotojo sąsaja). Galite įjungti SNMPv1 arba SNMPv3, arba abu vienu metu. Nurodykite kiekvienos versijos parametrus, kad atitiktų jūsų tinklo aplinką ir naudojimo paskirtį.
SNMPv1
Kad apibrėžtų SNMP ryšio aprėptį, SNMPv1 naudoja informaciją, vadinamą bendruomene. Ši informacija tinkle pateikiama paprastuoju tekstu, todėl tinklas bus neapsaugotas nuo atakų. Jei norite užtikrinti tinklo saugą, išjunkite SNMPv1 ir naudokite SNMPv3.
SNMPv3
Naudodami SNMPv3, galite įdiegti tinklo įrenginių valdymą, apsaugotą patikimų saugos funkcijų. Atkreipkite dėmesį, kad prieš konfigūruojant SNMPv3, Nuotolinio vartotojo sąsajoje turi būti įjungtas TLS („Nuotolinio vartotojo sąsajos TLS šifruoto ryšio įgalinimas“ (Nuotolinio vartotojo sąsajos TLS šifruoto ryšio įgalinimas).
|
PASTABA
|
|
Aparatas nepalaiko SNMP įvykių gaudyklės pranešimų funkcijos.
Norėdami pakeisti SNMP prievado numerį žr. Prievadų numerių keitimas.

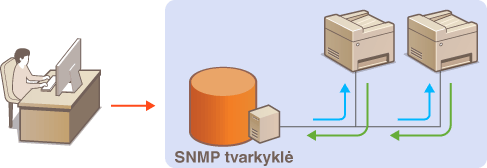

SNMP valdymo programinė įranga, įdiegta tinklo kompiuteryje, leidžia iš kompiuterio nuotoliniu būdu konfigūruoti, stebėti ir valdyti aparatą. Daugiau informacijos žr. tinklo valdymo programinės įrangos instrukcijose.
|
1
Paleiskite priemonę „Remote UI“ (Nuotolinio naudotojo sąsaja) ir prisijunkite sistemos administratoriaus režimu. „Remote UI“ (Nuotolinio naudotojo sąsaja) paleidimas
2
Spustelėkite [Settings/Registration].
3

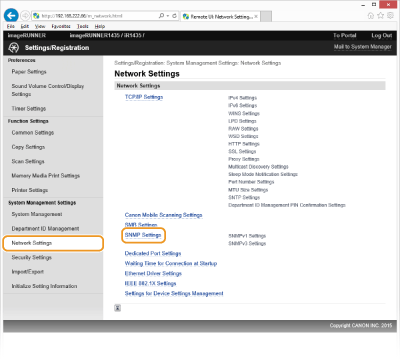

Spustelėkite [Network Settings]
[SNMP Settings].
[SNMP Settings].
4

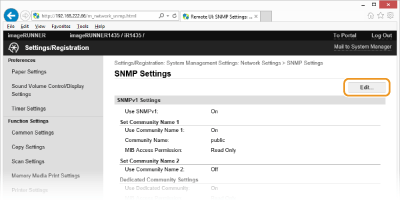

Spustelėkite [Edit...].
5

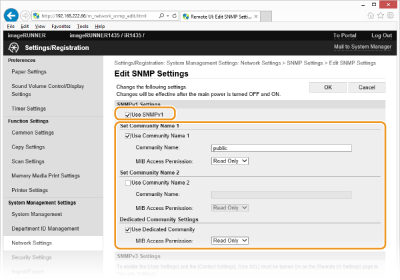

Nurodykite SNMPv1 parametrus.
Jei jums nereikia keisti SNMPv1 parametrų, pereikite prie paskesnio veiksmo.
[Use SNMPv1]
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv1. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv1 parametrus.
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv1. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv1 parametrus.
[Use Community Name 1] / [Use Community Name 2]
Pažymėkite šį žymės langelį, kad nurodytumėte bendruomenės pavadinimą. Jei bendruomenės pavadinimo nurodyti nereikia, išvalykite šį žymės langelį.
Pažymėkite šį žymės langelį, kad nurodytumėte bendruomenės pavadinimą. Jei bendruomenės pavadinimo nurodyti nereikia, išvalykite šį žymės langelį.
[Community Name:]
Įveskite ne daugiau kaip 32 raidinių skaitinių simbolių bendruomenės pavadinimą.
Įveskite ne daugiau kaip 32 raidinių skaitinių simbolių bendruomenės pavadinimą.
[MIB Access Permission]
Kiekvienai bendruomenei pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
Kiekvienai bendruomenei pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
|
[Read/Write]
|
Leidžiama tiek peržiūrėti, tiek keisti MIB objektų reikšmes.
|
|
[Read Only]
|
Leidžiama tik peržiūrėti MIB objektų reikšmes.
|
[Use Dedicated Community]
Skirtoji bendruomenė – tai iš anksto nustatyta bendruomenė, skirta išimtinai administratoriams, naudojantiems „Canon“ programinę įrangą, pvz., iW Management Console. Pažymėkite šį žymės langelį, jei norite naudoti skirtąją bendruomenę. Jei skirtosios bendruomenės naudoti nereikia, išvalykite šį žymės langelį.
Skirtoji bendruomenė – tai iš anksto nustatyta bendruomenė, skirta išimtinai administratoriams, naudojantiems „Canon“ programinę įrangą, pvz., iW Management Console. Pažymėkite šį žymės langelį, jei norite naudoti skirtąją bendruomenę. Jei skirtosios bendruomenės naudoti nereikia, išvalykite šį žymės langelį.
SNMPv1 įjungimas
|
1
|
Pažymėkite žymės langelį [Use SNMPv1].
|
|
2
|
Pažymėkite žymės langelį [Use Community Name 1] arba [Use Community Name 2], teksto laukelyje [Community Name:] įveskite bendruomenės vardą ir nurodykite [MIB Access Permission] parametrą.
Galima užregistruoti ne daugiau dviejų bendruomenių vardų.
|
|
3
|
Pažymėkite žymės langelį [Use Dedicated Community] ir nurodykite parametrą [MIB Access Permission].
|
SNMPv1 išjungimas
Išvalykite žymės langelį [Use SNMPv1].
6

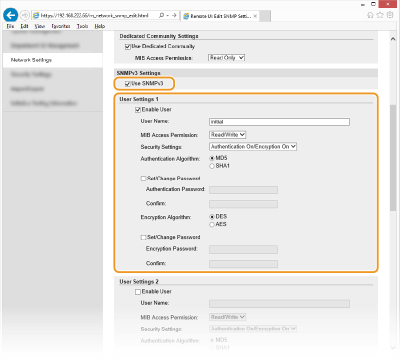

Nurodykite SNMPv3 parametrus.
Jei jums nereikia keisti SNMPv3 parametrų, pereikite prie paskesnio veiksmo.
[Use SNMPv3]
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv3. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv3 parametrus.
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv3. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv3 parametrus.
[Enable User]
Pažymėkite šį žymės langelį, kad įjungtumėte [User Settings 1]/[User Settings 2]/[User Settings 3]. Norėdami išjungti vartotojo parametrus, išvalykite atitinkamą žymės langelį.
Pažymėkite šį žymės langelį, kad įjungtumėte [User Settings 1]/[User Settings 2]/[User Settings 3]. Norėdami išjungti vartotojo parametrus, išvalykite atitinkamą žymės langelį.
[User Name:]
Įveskite ne daugiau kaip 32 raidinių skaitinių simbolių vartotojo vardą.
Įveskite ne daugiau kaip 32 raidinių skaitinių simbolių vartotojo vardą.
[MIB Access Permission]
Pasirinkite prieigos prie MIB objektų teises [Read/Write]arba [Read Only].
Pasirinkite prieigos prie MIB objektų teises [Read/Write]arba [Read Only].
|
[Read/Write]
|
Leidžiama tiek peržiūrėti, tiek keisti MIB objektų reikšmes.
|
|
[Read Only]
|
Leidžiama tik peržiūrėti MIB objektų reikšmes.
|
[Security Settings]
Pasirinkite pageidaujamą autentifikavimo ir šifravimo parametrų derinį [Authentication On/Encryption On], [Authentication On/Encryption Off] arba [Authentication Off/Encryption Off].
Pasirinkite pageidaujamą autentifikavimo ir šifravimo parametrų derinį [Authentication On/Encryption On], [Authentication On/Encryption Off] arba [Authentication Off/Encryption Off].
SNMPv3 įjungimas
|
1
|
Pažymėkite žymės langelį [Use SNMPv3].
|
|
2
|
Pažymėkite žymės langelį [Enable User] ir nurodykite [User Name], [MIB Access Permission] ir [Security Settings] parametrus.
Galima užregistruoti ne daugiau kaip tris vartotojus.
|
|
3
|

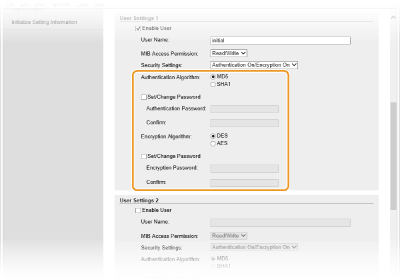

Jei reikia, nurodykite autentifikavimo ir šifravimo parametrus.
Šiuos parametrus nurodykite tik tada, jei pasirinktos parinkties [Authentication On/Encryption On] arba [Authentication On/Encryption Off] reikšmės [Security Settings].
 [Authentication Algorithm:]
Spustelėkite algoritmo parinkties mygtuką [MD5] arba [SHA1], kuris atitinka jūsų tinklo aplinką. [Encryption Algorithm:]
Spustelėkite algoritmo parinkties mygtuką [DES] arba [AES], kuris atitinka jūsų tinklo aplinką. [Set/Change Password]
Norėdami nurodyti arba pakeisti slaptažodį, pažymėkite šį žymės langelį ir teksto lauke [Authentication Password:] / [Encryption Password:] įveskite 6–16 raidinių skaitinių simbolių slaptažodį. Patvirtindami įveskite tą patį slaptažodį tekstiniame laukelyje [Confirm:]. Autentifikavimo ir šifravimo algoritmų slaptažodžiai gali būti skirtingi. |
|
4
|

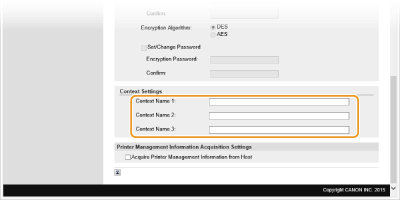

Nurodykite konteksto pavadinimą, kuris identifikuotų SNMP kontekstą.
 [Context Name 1:] / [Context Name 2:] / [Context Name 3:]
Įveskite ne daugiau kaip 32 raidinių skaitinių simbolių konteksto pavadinimą. Galima užregistruoti ne daugiau kaip tris konteksto pavadinimus. |
SNMPv3 išjungimas
Išvalykite žymės langelį [Use SNMPv3].
7

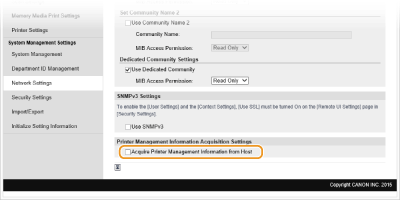

Nurodykite spausdintuvo valdymo informacijos gavimo parametrus.
Naudojant SNMP, galima stebėti ir reguliariai iš kompiuterio tinklu gauti spausdintuvo valdymo informaciją, pvz., spausdinimo protokolus ir spausdintuvo prievadus.
[Acquire Printer Management Information from Host]
Pažymėkite šį žymės langelį, jei norite įjungti aparato spausdintuvo valdymo informacijos stebėjimą naudojant SNMP. Norėdami išjungti spausdintuvo valdymo informacijos stebėjimą, išvalykite šį žymės langelį.
Pažymėkite šį žymės langelį, jei norite įjungti aparato spausdintuvo valdymo informacijos stebėjimą naudojant SNMP. Norėdami išjungti spausdintuvo valdymo informacijos stebėjimą, išvalykite šį žymės langelį.
8
Spustelėkite [OK].
9
Iš naujo įjunkite aparatą.
Išjunkite aparatą, palaukite bent 10 sekundžių ir vėl jį įjunkite.
|
PASTABA
|
Jei nenaudojate SNMPv1Jei išjungiamos abi SNMP versijos, kai kurios aparato funkcijos, pvz., aparato informacijos gavimas per spausdintuvo tvarkyklę, tampa nepasiekiamos.
Valdymo pulto naudojimasSNMP parametrus galite įjungti ir išjungti
 . SNMP parametrai |
|
SNMPv1 ir SNMPv3 įjungimas
|
|
Jei įjungiamos abi SNMP versijos, rekomenduojama, kad SNMPv1 MIB prieigos teisė būtų nustatyta kaip [Read Only]. MIB prieigos teisę galima nustatyti atskirai SNMPv1 ir SNMPv3 (o SNMPv3 – kiekvienam naudotojui). Naudojant SNMPv1, pasirinkimas [Read/Write] (visiškos prieigos teisė) padaro neveiksmingas patikimas SNMPv3 saugos funkcijas, nes tuomet daugumą aparato parametrų gali valdyti SNMPv1.
|
