Monitorování a ovládání zařízení pomocí protokolu SNMP

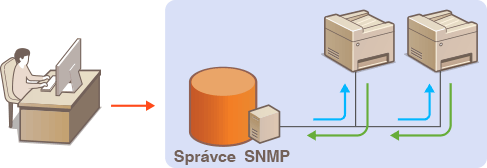

SNMP (Simple Network Management Protocol) je protokol určený k monitorování a ovládání komunikačních zařízení v síti pomocí funkce MIB (Management Information Base). Zařízení podporuje protokol SNMPv1 a protokol SNMPv3 s vylepšenými funkcemi zabezpečení. Stav zařízení lze zkontrolovat z počítače při tisku dokumentů nebo pomocí Vzdáleného uživatelského rozhraní. Můžete povolit buď protokol SNMPv1, nebo SNMPv3, případně oba současně. U každé verze zadejte nastavení odpovídající síťovému prostředí a účelům používání.
SNMPv1
Protokol SNMPv1 využívá informace nazývané „komunita“ k určení rozsahu komunikace SNMP. Protože se tyto informace objevují na síti ve formě prostého textu, bude síť ohrožena útoky. Chcete-li zajistit zabezpečení sítě, vypněte protokol SNMPv1 a používejte SNMPv3.
SNMPv3
Při použití protokolu SNMPv3 můžete implementovat správu síťových zařízení chráněnou robustními funkcemi zabezpečení. Upozorňujeme, že před konfigurací protokolu SNMPv3 musí být aktivována funkce TLS vzdáleného uživatelského rozhraní (Povolení šifrované komunikace TLS pro vzdálené uživatelské rozhraní).
|
POZNÁMKA
|
|
Zařízení nepodporuje funkci upozornění pomocí depeší protokolu SNMP.
Chcete-li změnit číslo portu protokolu SNMP, viz Změna čísel portů.
Máte-li v počítači nebo na síti nainstalovaný software pro správu pomocí SNMP, můžete zařízení vzdáleně konfigurovat, monitorovat a ovládat z počítače. Další informace naleznete v příručkách dodaných se softwarem pro správu.
|
1
Spusťte Vzdálené uživatelské rozhraní a přihlaste se v režimu správce systému. Spuštění vzdáleného uživatelského rozhraní
2
Klikněte na [Nastavení/Uložení].
3

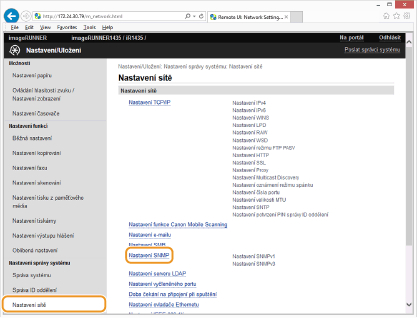

Klikněte na [Nastavení sítě]
[Nastavení SNMP].
[Nastavení SNMP].
4

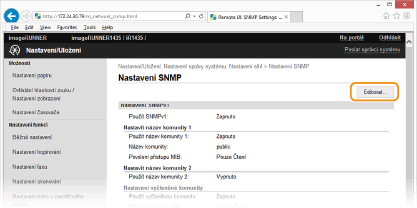

Klikněte na [Editovat...].
5

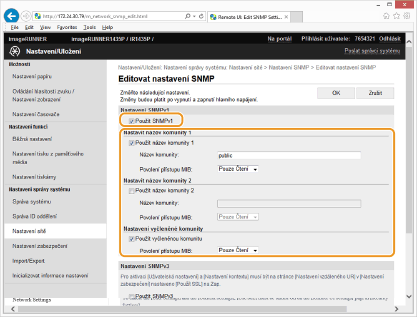

Zadejte nastavení protokolu SNMPv1.
Nepotřebujete-li změnit nastavení SNMPv1, pokračujte dalším krokem.
[Použít SNMPv1]
Zaškrtnutím políčka povolte protokol SNMPv1. Ostatní nastavení protokolu SNMPv1 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
Zaškrtnutím políčka povolte protokol SNMPv1. Ostatní nastavení protokolu SNMPv1 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
[Použít název komunity 1]/[Použít název komunity 2]
Zaškrtněte toto políčko, chcete-li zadat název komunity. Pokud není nutné zadávat název komunity, zrušte zaškrtnutí políčka.
Zaškrtněte toto políčko, chcete-li zadat název komunity. Pokud není nutné zadávat název komunity, zrušte zaškrtnutí políčka.
[Název komunity:]
Zadejte název komunity o délce maximálně 32 alfanumerických znaků.
Zadejte název komunity o délce maximálně 32 alfanumerických znaků.
[Povolení přístupu MIB]
Pro každou komunitu vyberte [Čtení/Zápis] nebo [Pouze Čtení] pro přístupová oprávnění k objektům MIB
Pro každou komunitu vyberte [Čtení/Zápis] nebo [Pouze Čtení] pro přístupová oprávnění k objektům MIB
|
[Čtení/Zápis]
|
Povoluje zobrazení i změnu hodnot objektů MIB.
|
|
[Pouze Čtení]
|
Povoluje pouze zobrazení hodnot objektů MIB.
|
[Použít vyčleněnou komunitu]
Vyhrazená komunita je předvolená komunita, určená výhradně pro správce používající software Canon, jako je například iW Management Console. Políčko zaškrtněte, chcete-li používat vyhrazenou komunitu. Pokud funkci vyhrazené komunity nechcete používat, zaškrtnutí políčka zrušte.
Vyhrazená komunita je předvolená komunita, určená výhradně pro správce používající software Canon, jako je například iW Management Console. Políčko zaškrtněte, chcete-li používat vyhrazenou komunitu. Pokud funkci vyhrazené komunity nechcete používat, zaškrtnutí políčka zrušte.
Povolení protokolu SNMPv1
|
1
|
Zaškrtněte políčko [Použít SNMPv1].
|
|
2
|
Zaškrtněte políčko [Použít název komunity 1] nebo [Použít název komunity 2], zadejte název komunity v textovém poli [Název komunity:] a zadejte nastavení [Povolení přístupu MIB].
Zaregistrovat lze maximálně dva názvy komunity.
|
|
3
|
Zaškrtněte políčko [Použít vyčleněnou komunitu] a zadejte nastavení [Povolení přístupu MIB].
|
Zakázání protokolu SNMPv1
Zrušte zaškrtnutí políčka [Použít SNMPv1].
6

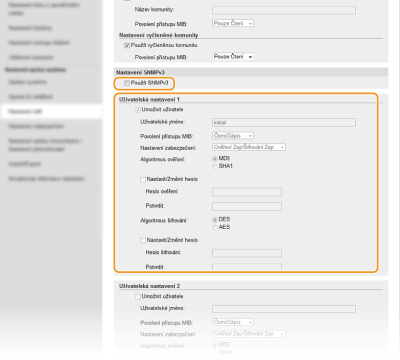

Zadejte nastavení protokolu SNMPv3.
Nepotřebujete-li změnit nastavení SNMPv3, přejděte k dalšímu kroku.
[Použít SNMPv3]
Zaškrtnutím tohoto políčka povolíte protokol SNMPv3. Ostatní nastavení protokolu SNMPv3 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
Zaškrtnutím tohoto políčka povolíte protokol SNMPv3. Ostatní nastavení protokolu SNMPv3 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
[Umožnit uživatele]
Toto políčko zaškrtněte, chcete-li povolit [Uživatelská nastavení 1]/[Uživatelská nastavení 2]/[Uživatelská nastavení 3]. Pokud chcete zakázat uživatelské nastavení, zrušte označení příslušného zaškrtávacího pole.
Toto políčko zaškrtněte, chcete-li povolit [Uživatelská nastavení 1]/[Uživatelská nastavení 2]/[Uživatelská nastavení 3]. Pokud chcete zakázat uživatelské nastavení, zrušte označení příslušného zaškrtávacího pole.
[Uživatelské jméno:]
Zadejte uživatelské jméno o délce maximálně 32 alfanumerických znaků.
Zadejte uživatelské jméno o délce maximálně 32 alfanumerických znaků.
[Povolení přístupu MIB]
Vyberte [Čtení/Zápis] nebo [Pouze Čtení] pro přístupová oprávnění k objektům MIB.
Vyberte [Čtení/Zápis] nebo [Pouze Čtení] pro přístupová oprávnění k objektům MIB.
|
[Čtení/Zápis]
|
Povoluje zobrazení i změnu hodnot objektů MIB.
|
|
[Pouze Čtení]
|
Povoluje pouze zobrazení hodnot objektů MIB.
|
[Nastavení zabezpečení]
Výběrem [Ověření Zap/Šifrování Zap], [Ověření Zap/Šifrování Vyp] nebo [Ověření Vyp/Šifrování Vyp] nastavte požadovanou kombinaci nastavení ověřování a šifrování.
Výběrem [Ověření Zap/Šifrování Zap], [Ověření Zap/Šifrování Vyp] nebo [Ověření Vyp/Šifrování Vyp] nastavte požadovanou kombinaci nastavení ověřování a šifrování.
Povolení protokolu SNMPv3
|
1
|
Zaškrtněte políčko [Použít SNMPv3].
|
|
2
|
Zaškrtněte políčko [Umožnit uživatele] a zadejte nastavení [Uživatelské jméno], [Povolení přístupu MIB] a [Nastavení zabezpečení].
Zaregistrovat lze maximálně tři uživatele.
|
|
3
|

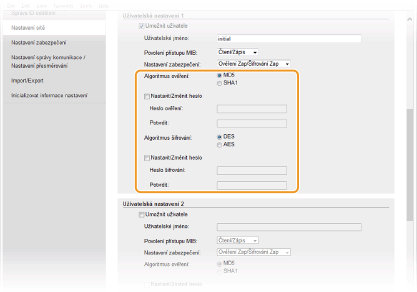

Podle potřeby zadejte nastavení ověřování a šifrování.
Tato nastavení zadejte, pouze když [Ověření Zap/Šifrování Zap] nebo [Ověření Zap/Šifrování Vyp] bylo vybráno pro [Nastavení zabezpečení].
 [Algoritmus ověření:]
Kliknutím na přepínač [MD5] nebo [SHA1] nastavte algoritmus odpovídající síťovému prostředí. [Algoritmus šifrování:]
Kliknutím na přepínač [DES] nebo [AES] nastavte algoritmus odpovídající síťovému prostředí. [Nastavit/Změnit heslo]
Chcete-li zadat nebo změnit heslo, zaškrtněte toto políčko a zadejte heslo o délce 6 až 16 alfanumerických znaků do textového pole [Heslo ověření:]/[Heslo šifrování:]. Heslo potvrďte jeho opětovným zadáním do textového pole [Potvrdit:]. Pro algoritmus ověřování a šifrování lze nastavit samostatné heslo. |
|
4
|

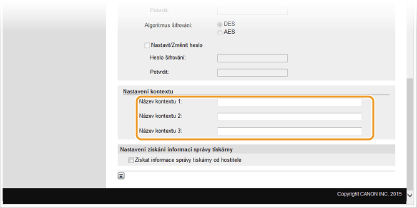

Zadejte název kontextu, který identifikuje kontext SNMP.
 [Název kontextu 1:]/[Název kontextu 2:]/[Název kontextu 3:]
Zadejte název kontextu o délce maximálně 32 alfanumerických znaků. Zaregistrovat lze maximálně tři názvy kontextu. |

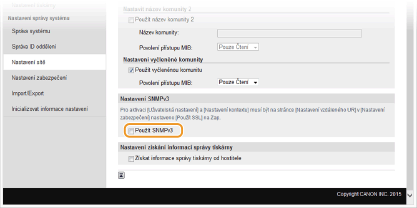

Zakázání protokolu SNMPv3
Zrušte zaškrtnutí políčka [Použít SNMPv3].
7
Zadejte nastavení Získávání informací o správě tiskárny.
Díky funkci SNMP lze pomocí počítače v síti monitorovat a pravidelně získávat informace o správě tiskárny, například tiskové protokoly a porty tiskárny.
[Získat informace správy tiskárny od hostitele]
Políčko zaškrtněte, pokud chcete povolit monitorování informací správy tiskárny pomocí protokolu SNMP. Chcete-li monitorování informací správy tiskárny zakázat, zaškrtnutí políčka zrušte.
Políčko zaškrtněte, pokud chcete povolit monitorování informací správy tiskárny pomocí protokolu SNMP. Chcete-li monitorování informací správy tiskárny zakázat, zaškrtnutí políčka zrušte.
8
Klikněte na [OK].
9
Restartujte zařízení.
Vypněte zařízení, počkejte nejméně 10 sekund a opět jej zapněte.
|
POZNÁMKA
|
Pokud protokol SNMPv1 nepoužíváteZakážete-li obě verze protokolu SNMP, některé funkce zařízení nebudou dostupné, například získávání informací o zařízení pomocí ovladače tiskárny.
Použití ovládacího paneluNastavení protokolu SNMP lze povolit či zakázat z nabídky
 . Nastavení SNMP |
|
Povolení protokolu SNMPv1 i SNMPv3
|
|
Jsou-li povoleny obě verze protokolu SNMP, doporučuje se nastavit přístupová oprávnění MIB v protokolu SNMPv1 na [Pouze Čtení]. Přístupová oprávnění MIB lze nastavit nezávisle ve verzi SNMPv1 a SNMPv3 (a pro každého uživatele ve verzi SNMPv3). Výběrem volby [Čtení/Zápis] (plná přístupová oprávnění) ve verzi SNMPv1 se zruší robustní funkce zabezpečení zahrnuté ve verzi SNMPv3, protože většinu nastavení zařízení lze pak ovládat pomocí protokolu SNMPv1.
|
