Konfigurace nastavení IPSec

Internet Protocol Security (IPSec nebo IPsec) je sada protokolů pro šifrování dat přepravovaných prostřednictvím sítě, včetně internetových sítí. Zatímco protokol TLS šifruje pouze data používaná v konkrétní aplikaci, jako je například webový prohlížeč nebo e-mailová aplikace, protokol IPSec šifruje celé IP pakety nebo jejich datové části a poskytuje tak univerzálnější systém zabezpečení. Sada protokolů IPSec zařízení pracuje v transportním režimu, ve kterém jsou šifrovány datové části IP paketů. Zařízení se může díky této funkci připojit přímo k počítači ve stejné virtuální privátní síti (VPN). Zkontrolujte požadavky na systém a potřebným způsobem nakonfigurujte nejprve počítač a až poté také zařízení.
Požadavky na systém
POZNÁMKA
Omezení funkcí IPSec
IPSec podporuje komunikaci na jednosměrovou adresu (nebo jedno zařízení).
Zařízení nemůže současně používat protokol IPSec i DHCPv6.
Protokol IPSec není k dispozici v sítích, kde je implementován překlad adres NAT nebo maskování IP adres.
Použití protokolu IPSec s filtrem IP adres
Před zásadami protokolu IPSec se použijí nastavení filtru IP adres.
Zadání IP adres pro přidání do pravidel brány firewall

Konfigurace nastavení IPSec

Než začnete používat protokol IPSec pro šifrování komunikace, je třeba nejprve uložit zásady zabezpečení (SP). Zásady zabezpečení sestávají ze skupin následujících nastavení. Uložit lze až 10 zásad. Jakmile zásady uložíte, zadejte pořadí, v jakém mají být použity.
Přepínač
Přepínač slouží k definování podmínek, za jakých mají IP pakety použít komunikaci IPSec. Volitelné podmínky zahrnují IP adresy a čísla portů zařízení a také zařízení, se kterými je možné komunikovat.
IKE
IKE nakonfiguruje verzi protokolu IKEv1, který slouží pro výměnu klíčů. Pokyny se liší v závislosti na vybrané metodě ověřování.
[Metoda předsdíleného klíče:]
S dalšími zařízeními lze sdílet klíč o délce až 24 alfanumerických znaků. Před zadáním této metody ověřování povolte funkci TLS pro vzdálené uživatelské rozhraní (Povolení šifrované komunikace TLS pro vzdálené uživatelské rozhraní).
[Metoda digitálního podpisu:]
Toto zařízení a ostatní zařízení se ověřují vzájemným ověřením digitálních podpisů. Nejprve vygenerujte nebo nainstalujte pár klíčů (Konfigurace nastavení pro páry klíčů a digitální certifikáty).
AH/ESP
Zadejte nastavení pro hlavičky AH/ESP, které jsou přidány do paketů během komunikace IPSec. Současně lze zadat jak hlavičku AH, tak hlavičku ESP. Můžete také vybrat, zda povolit metodu PFS pro větší bezpečnost.
1
Spusťte vzdálené uživatelské rozhraní a přihlaste se v režimu správce systému. Spuštění vzdáleného uživatelského rozhraní
2

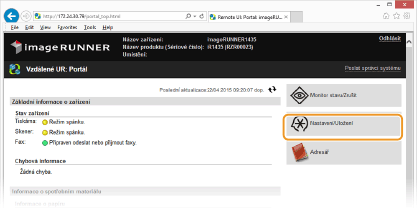

Klikněte na [Nastavení/Uložení].
3

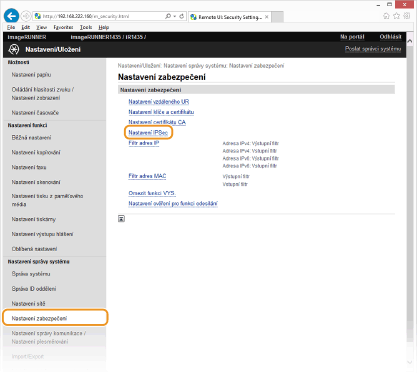

Klikněte na [Nastavení zabezpečení]  [Nastavení IPSec].
4

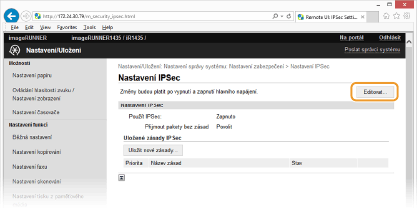

Klikněte na [Editovat...].
5

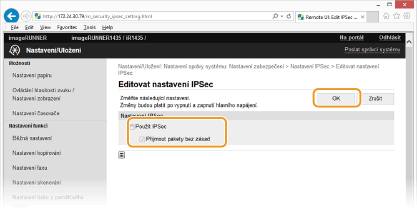

Zaškrtněte políčko [Použít IPSec] a klikněte na [OK].
Pokud chcete, aby zařízení přijímalo pouze pakety odpovídající jedné ze zásad zabezpečení definovaných v následujících krocích, zrušte zaškrtnutí políčka [Přijmout pakety bez zásad].
6

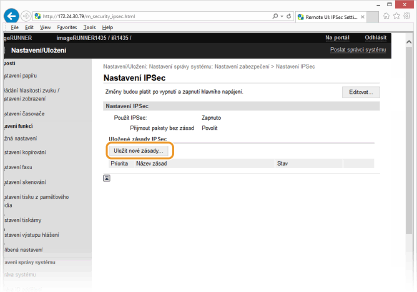

Klikněte na [Uložit nové zásady...].
7

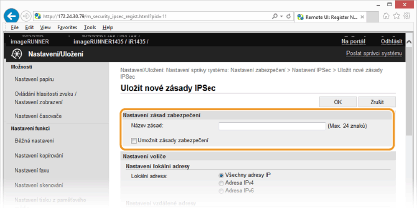

Zadejte nastavení zásad.
1
V textovém poli [Název zásad] zadejte jméno o délce maximálně 24 alfanumerických znaků, pomocí kterého bude možné zásadu identifikovat.
2
Zaškrtněte políčko [Umožnit zásady zabezpečení].
8

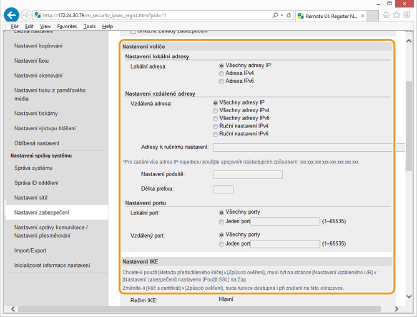

Zadejte nastavení přepínače.

[Lokální adresa:]
Klikněte na přepínač a nastavte typ IP adresy zařízení, pro které se má zásada použít.
[Všechny adresy IP]
Vyberte, chcete-li použít IPSec pro všechny IP pakety.
[Adresa IPv4]
Vyberte sadu IPSec pro všechny IP pakety, které se odesílají do adresy IPv4 přístroje nebo z ní.
[Adresa IPv6]
Vyberte sadu IPSec pro všechny IP pakety, které se odesílají do adresy IPv6 přístroje nebo z ní.

[Vzdálená adresa:]
Klikněte na přepínač a nastavte typ IP adresy dalších zařízení, pro které se má zásada použít.
[Všechny adresy IP]
Vyberte, chcete-li použít IPSec pro všechny IP pakety.
[Všechny adresy IPv4]
Vyberte, chcete-li použít IPSec pro všechny IP pakety, které se odesílají do adres IPv4 ostatních zařízení nebo z nich.
[Všechny adresy IPv6]
Vyberte chcete-li používat IPSec pro všechny IP pakety, které se odesílají do adres IPv6 ostatních zařízení nebo z nich.
[Ruční nastavení IPv4]
Vyberte, chcete-li zadat jednu IPv4 adresu nebo rozsah IPv4 adres, pro které se má použít protokol IPSec. Zadejte IPv4 adresu (nebo rozsah) do textového pole [Adresy k ručnímu nastavení:].
[Ruční nastavení IPv6]
Vyberte, chcete-li zadat jednu IPv6 adresu nebo rozsah IPv6 adres, pro které se má použít protokol IPSec. Zadejte IPv6 adresu (nebo rozsah) do textového pole [Adresy k ručnímu nastavení:].

[Adresy k ručnímu nastavení:]
Je-li [Ruční nastavení IPv4] nebo [Ruční nastavení IPv6] vybráno pro [Vzdálená adresa:], zadejte IP adresu, pro kterou mají být zásady použity. Můžete také zadat rozsah adres. Jednotlivé adresy oddělujte pomlčkou.
POZNÁMKA:
Zadávání IP adres
Popis
Příklad
Zadání jedné adresy
IPv4:
Čísla oddělujte tečkami.
192.168.0.10
IPv6:
Alfanumerické znaky oddělujte dvojtečkami.
fe80::10
Zadání rozsahu adres
Mezi jednotlivé adresy vkládejte pomlčku.
192.168.0.10-192.168.0.20
Zadání rozsahu adres s předponou (pouze IPv6)
Zadejte adresu, pak lomítko a dále číslo označující délku předpony.
fe80::1234/64

[Nastavení podsítě:]
Pokud zadáváte IPv4 adresu ručně, můžete rozsah adres vyjádřit pomocí masky podsítě. Zadejte masku podsítě oddělením čísel tečkou (Příklad: „255.255.255.240“).
[Délka prefixu:]
Při ručním zadávání IPv6 můžete zadat délku předpony.
[Lokální port:]/[Vzdálený port:]
Chcete-li pro jednotlivé protokoly vytvořit samostatné zásady, např. protokol HTTP nebo SMTP, zadejte příslušné číslo portu pro jednotlivé protokoly, aby bylo možné určit, pro který se má použít protokol IPSec.
DŮLEŽITÉ:
Protokol IPSec se nepoužije u následujících paketů
Pakety zpětné smyčky, vícesměrového a všesměrového vysílání
Pakety IKE (využívající protokol UDP na portu 500)
Pakety oslovení souseda a inzerování souseda ICMPv6
9

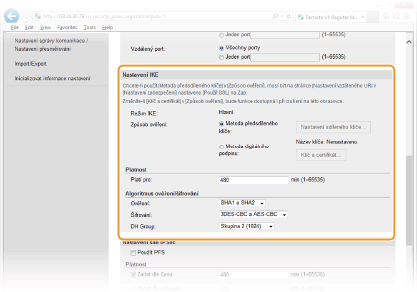

Zadejte nastavení IKE.
[Režim IKE:]
Zobrazí se režim, který je používán pro protokol výměny klíčů. Zařízení podporuje hlavní režim, nikoli agresivní režim.
[Způsob ověření:]
Vyberte [Metoda předsdíleného klíče:] nebo [Metoda digitálního podpisu:] pro metodu, která se má použít při ověřování zařízení. Před výběrem volby [Metoda předsdíleného klíče:] (Povolení šifrované komunikace TLS pro vzdálené uživatelské rozhraní) musíte nejprve povolit TLS pro vzdálené uživatelské rozhraní. Před výběrem volby [Metoda digitálního podpisu:] (Konfigurace nastavení pro páry klíčů a digitální certifikáty) musíte vygenerovat nebo nainstalovat pár klíčů.
[Platí pro:]
Zadejte délku relace pro IKE SA (ISAKMP SA). Zadejte čas v minutách.
[Ověření:]/[Šifrování:]/[DH Group:]
Vyberte algoritmus v rozevíracím seznamu. Každý z algoritmů se používá při výměně klíčů.
[Ověření:]
Vyberte hashovací algoritmus.
[Šifrování:]
Vyberte algoritmus šifrování.
[DH Group:]
Vyberte skupinu Diffie-Hellman, která určuje sílu klíče.
Použití předsdíleného klíče pro ověřování
1

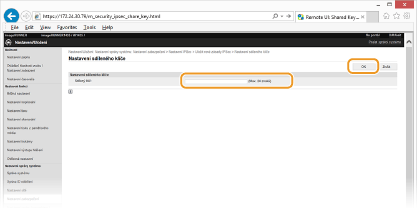

Klikněte na přepínač [Metoda předsdíleného klíče:] pro [Způsob ověření:] a poté klikněte na [Nastavení sdíleného klíče...].
2
Zadejte předsdílený klíč o délce maximálně 24 alfanumerických znaků a klikněte na [OK].
3
Zadejte nastavení [Platí pro:] and [Ověření:]/[Šifrování:]/[DH Group:].
Použití páru klíčů a předinstalovaných certifikátů CA pro ověřování
1
Klikněte na přepínač [Metoda digitálního podpisu:] pro [Způsob ověření:] a poté klikněte na [Klíč a certifikát...].
2

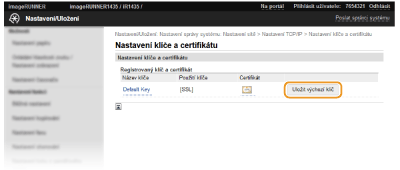

Klikněte na tlačítko [Uložit výchozí klíč] nacházející se vpravo od páru klíčů, který chcete použít.
POZNÁMKA:
Zobrazení podrobností o páru klíčů nebo certifikátu
Máte možnost zkontrolovat podrobné informace o certifikátu nebo můžete certifikát ověřit kliknutím na příslušný textový odkaz pod [Název klíče] nebo na ikonu certifikátu. Ověření párů klíčů a digitálních certifikátů
3
Zadejte nastavení [Platí pro:] and [Ověření:]/[Šifrování:]/[DH Group:].
10

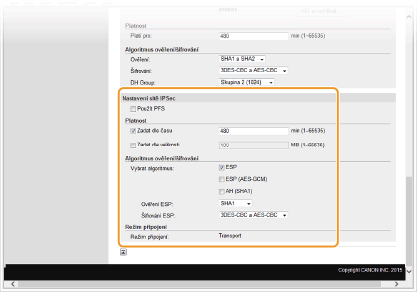

Zadejte nastavení sítě IPSec.
[Použít PFS]
Zaškrtnutím políčka povolíte metodu PFS (Perfect Forward Secrecy) pro klíče relace IPSec. Povolení metody PFS zvyšuje zabezpečení, ale zároveň zvyšuje i zatížení sítě. Ujistěte se, že je metoda PFS povolena také pro ostatní zařízení.
[Zadat dle času]/[Zadat dle velikosti]
Zadejte podmínky pro ukončení relace pro IPSec SA. IPSec SA se používá jako komunikační tunel. Podle potřeby zaškrtněte jedno nebo obě tato políčka. Pokud zaškrtnete obě pole, relace IPSec SA se ukončí, jakmile bude jedna z podmínek splněna.
[Zadat dle času]
Zadejte dobu trvání relace v minutách.
[Zadat dle velikosti]
Zadejte velikost v megabytech, která určí, jaký objem dat může být během relace přenesen.
[Vybrat algoritmus:]
Zaškrtněte políčko(a) [ESP], [ESP (AES-GCM)] nebo [AH (SHA1)] v závislosti na hlavičce IPSec a používaném algoritmu. AES-GCM je algoritmus pro ověřování i pro šifrování. Zaškrtnete-li políčko [ESP], vyberte také algoritmy pro ověřování a šifrování z rozevíracích seznamů [Ověření ESP:] a [Šifrování ESP:].
[Ověření ESP:]
Chcete-li povolit ověřování ESP, vyberte [SHA1] pro hashovací algoritmus. Pokud chcete ověřování ESP zakázat, vyberte [Nepoužít].
[Šifrování ESP:]
Vyberte algoritmus šifrování pro ESP. Můžete vybrat [NULL], nechcete-li zadat algoritmus, nebo vyberte [Nepoužít], chcete-li zakázat šifrování ESP.
[Režim připojení]
Zobrazí se režim připojení protokolu IPSec. Zařízení podporuje transportní režim, ve kterém jsou šifrovány datové části IP paketů. Tunelový režim, ve kterém jsou celé IP pakety (hlavičky i datové části) zapouzdřeny, není dostupný.
11
Klikněte na [OK].
Pokud potřebujete uložit další zásady zabezpečení, vraťte se ke kroku 6.
12

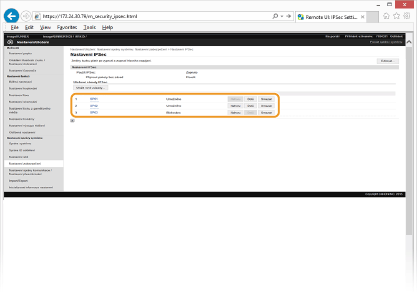

Uspořádejte pořadí zásad v seznamu [Uložené zásady IPSec].
Zásady jsou používány v pořadí od nejvyšší pozice k nejnižší. Kliknutím na [Nahoru] nebo [Dolů] změníte pořadí zásady směrem nahoru nebo dolů.
POZNÁMKA:
Úprava zásady
Kliknutím na příslušný textový odkaz pod [Název zásad] zobrazíte obrazovku pro úpravy.
Smazání zásady
Klikněte na tlačítko [Smazat] nacházející se vpravo od názvu zásady, kterou chcete smazat  klikněte na [OK].
13
Restartujte zařízení.
Vypněte zařízení, počkejte nejméně 10 sekund a opět jej zapněte.
ODKAZY
Konfigurace nastavení pro páry klíčů a digitální certifikáty
Seznam zásad zabezpečení IPSec
