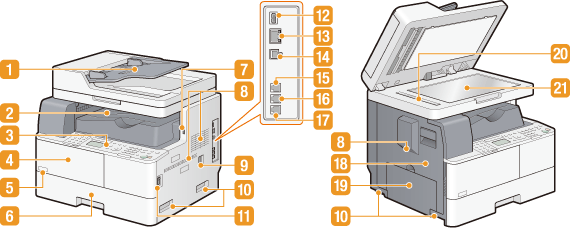

Išorė

Tiektuvas

Automatiškai tiekia dokumentus į aparatą nuskaityti. Įdėjus į tiektuvą du ir daugiau lapų, dokumentus galima nuskaityti nepertraukiamai. Dokumentų dėjimas

Išvesties dėklas

Išspausdintas popierius išleidžiamas į išvesties dėklą.

Valdymo pultas

Valdymo pultą sudaro skaičių mygtukai, mygtukas [Pradėti], ekranas ir būsenos indikatoriai. Naudodami valdymo pultą galite atlikti visas operacijas ir nustatyti parametrus. Valdymo skydelis (Valdymo skydelis) Ekranas (Ekranas)

Priekinis dangtelis

Atidarykite priekinį dangtelį, kai reikia pakeisti dažų kasetę. Kaip pakeisti dažomųjų miltelių kasetes

Tonerio kodas

Šis kodas žymi originalaus tonerio, kurį galima naudoti su aparatu, tipą. Naudokite dažomųjų miltelių kasetę, kurios kode yra tos pačios raidės, kaip ir ant aparato priekinio dangčio nurodytame kode.

Popieriaus stalčius

Į popieriaus stalčių dėkite dažniausiai naudojamo tipo popierių. Popieriaus įdėjimas į popieriaus stalčių

USB prievadas (USB 2.0)

Prie aparato prijunkite USB atminties įrenginį ir tiesiogiai spausdinkite duomenis iš USB atminties įrenginio. Aparatu nuskaitytus dokumentus taip pat galima įrašyti į USB atminties įrenginį tiesiogiai. Spausdinimas iš USB atminties (USB spausdinimas) (Spausdinti iš USB atmintuko) Dokumentų nuskaitymas tiesiogiai į USB atmintį (Dokumentų nuskaitymas tiesiogiai į USB atmintuką)

Vėdinimo angos

Oras patenka į aparatą ir iš jo išpučiamas, kad būtų vėsinamas vidus. Atminkite, kad priešais vėdinimo angas padėti daiktai trikdo vėdinimą. Sumontavimas

Maitinimo laido lizdas

Prijunkite maitinimo laidą.

Kėlimo rankenėlės

Keldami aparatą laikykite už kėlimo rankenėlių.

Maitinimo jungiklis

Įjungia ir išjungia maitinimą. Jei norite paleisti aparatą iš naujo, išjunkite jį, palaukite 10 sekundžių ir vėl įjunkite.

USB prievadas (USB 1.1)

Prijunkite USB įrenginį, pavyzdžiui, USB klaviatūrą. USB prievadą (USB 2.0) (

) taip pat galite naudoti USB įrenginiams prijungti pagal savo poreikius.

LAN prievadas

Skirtas LAN kabeliui, kai aparatas jungiamas prie laidinio LAN maršrutizatoriaus ir t. t. Prisijungimas prie LAN (Prijungimas prie LAN)

USB prievadas (kompiuterio jungčiai)

Skirtas USB kabeliui, kai aparatas jungiamas prie kompiuterio. Žr. Parengimas darbui (Pradžia).

Handset Jack (tik „imageRUNNER 1435iF“) (Ragelio lizdas) (tik imageRUNNER 1435iF)

Skirtas papildomam rageliui prijungti.

External telephone jack (tik „imageRUNNER 1435iF“) (Išorinio telefono lizdas) (tik imageRUNNER 1435iF)

Skirtas telefonui arba atsakikliui prijungti. Žr. Parengimas darbui (Pradžia).

Telephone line jack (tik „imageRUNNER 1435iF“) (Telefono linijos lizdas) (tik imageRUNNER 1435iF)

Skirtas telefono kabeliui prijungti, kai aparatas jungiamas prie telefono linijos. Žr. Parengimas darbui (Pradžia).

Kairysis dangtis

Atidarykite kairįjį dangtį, kai norite išimti įstrigusį popierių. Įstrigusio popieriaus išėmimas

Universalus dėklas

Įdėkite popierių į universalų dėklą, jei laikinai norite naudoti kitokio tipo popierių, nei įdėtas popieriaus stalčiuje. Taip pat įdėkite popierių, kurio negalima įdėti į popieriaus stalčių. Popieriaus įdėjimas į universalųjį dėklą

Scanning area (Nuskaitymo plotas)

Į tiektuvą įdėti dokumentai automatiškai tiekiami nuskaityti į nuskaitymo sritį.

Ekspozicinis stiklas

Padėkite nuskaitytinus dokumentus ant ekspozicinio stiklo. Taip pat ant ekspozicinio stiklo dėkite storus arba susegtus dokumentus, pvz., knygas, kurie netelpa į tiektuvą. Dokumentų dėjimas
