Мониторинг и контроль аппарата с помощью SNMP

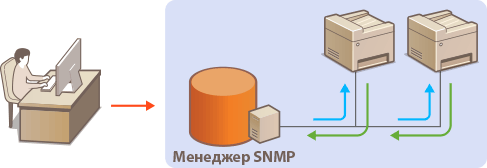

Простой протокол сетевого управления (SNMP) представляет собой протокол для мониторинга и контроля устройств связи в сети с помощью базы данных MIB. Аппарат поддерживает версию протокола SNMPv1 и версию с расширенными функциями безопасности SNMPv3. Состояние аппарата можно проверить с помощью компьютера при печати документов или использовать для этого удаленный ИП. Можно разрешить использование SNMPv1 или SNMPv3 по отдельности или одновременно. Укажите настройки для каждой версии в соответствии с особенностями сетевой среды и конкретными задачами.
SNMPv1
SNMPv1 использует данные с именем «сообщество» для определения области обмена данными по протоколу SNMP. Поскольку такие данные предоставляются в сети в виде обычного текста, сеть может быть уязвимой для атак злоумышленников. В целях безопасности сети рекомендуется отключить SNMPv1 и использовать SNMPv3.
SNMPv3
Протокол SNMPv3 позволяет реализовать управление сетевыми устройствами с использованием надежных функций защиты. Обратите внимание, что перед настройкой SNMPv3 необходимо активировать TLS для удаленного ИП (Включение связи, защищенной с помощью кодирования TLS, для удаленного ИП (Включение связи, защищенной с помощью TLS, для удаленного ИП)).
|
ПРИМЕЧАНИЕ
|
|
Аппарат не поддерживает функцию уведомлений об аварийном прерывании протокола SNMP.
Для изменения номера порта SNMP см. раздел Изменение номеров портов.
При установке на компьютере, подключенном к сети, программное обеспечение управления SNMP позволяет дистанционно настраивать, отслеживать и контролировать аппарат с компьютера. Дополнительные сведения о программном обеспечении управления см. в руководстве по эксплуатации для соответствующего сетевого устройства.
|
1
Запустите удаленный ИП и войдите в систему в режиме администратора системы. Запуск удаленного ИП
2
Нажмите кнопку [Настройки/Регистрация].
3

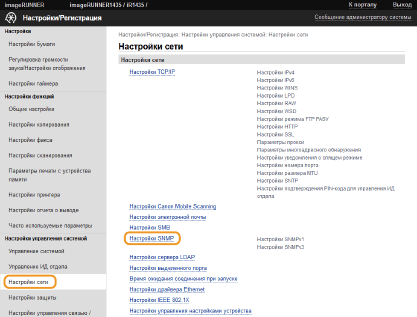

Нажмите кнопки [Настройки сети]
[Настройки SNMP].
[Настройки SNMP].
4

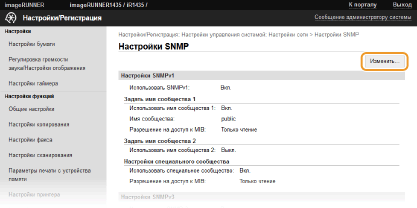

Нажмите кнопку [Изменить...].
5

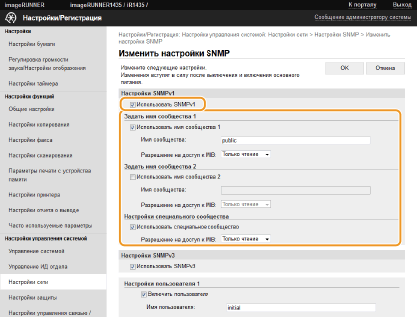

Укажите параметры SNMPv1.
Перейдите к следующему шагу, если изменять настройки SNMPv1 не требуется.
[Использовать SNMPv1]
Установите этот флажок, чтобы активировать SNMPv1. Остальные параметры SNMPv1 можно указать только в том случае, если установлен этот флажок.
Установите этот флажок, чтобы активировать SNMPv1. Остальные параметры SNMPv1 можно указать только в том случае, если установлен этот флажок.
[Использовать имя сообщества 1]/[Использовать имя сообщества 2]
Установите этот флажок, чтобы указать имя сообщества. Если указывать имя сообщества не требуется, снимите флажок.
Установите этот флажок, чтобы указать имя сообщества. Если указывать имя сообщества не требуется, снимите флажок.
[Имя сообщества:]
Введите имя сообщества (не более 32 алфавитно-цифровых символов).
Введите имя сообщества (не более 32 алфавитно-цифровых символов).
[Разрешение на доступ к MIB]
Для каждого сообщества выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
Для каждого сообщества выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
|
[Чтение/запись]
|
Разрешает просмотр и изменение значений объектов MIB.
|
|
[Только чтение]
|
Разрешает только просмотр значений объектов MIB.
|
[Использовать специальное сообщество]
Специальное сообщество представляет собой предварительно настроенное сообщество, ориентированное исключительно на администраторов, использующих программное обеспечение Canon (например,iW Management Console). Установите этот флажок, чтобы использовать специальное сообщество. Если использовать специальное сообщество не требуется, снимите флажок.
Специальное сообщество представляет собой предварительно настроенное сообщество, ориентированное исключительно на администраторов, использующих программное обеспечение Canon (например,iW Management Console). Установите этот флажок, чтобы использовать специальное сообщество. Если использовать специальное сообщество не требуется, снимите флажок.
Активация SNMPv1
|
1
|
Установите флажок [Использовать SNMPv1].
|
|
2
|
Установите флажок [Использовать имя сообщества 1] или [Использовать имя сообщества 2], введите имя сообщества в поле [Имя сообщества:] и укажите настройку [Разрешение на доступ к MIB].
Можно зарегистрировать не более двух имен сообществ.
|
|
3
|
Установите флажок [Использовать специальное сообщество] и укажите настройку [Разрешение на доступ к MIB].
|
Отключение SNMPv1
Снимите флажок [Использовать SNMPv1].
6

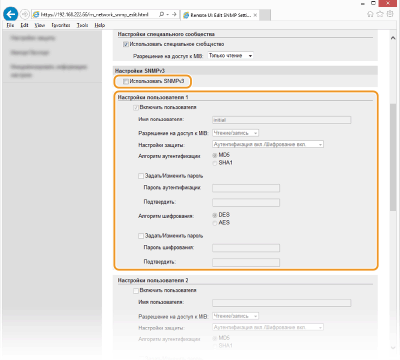

Укажите параметры SNMPv3.
Перейдите к следующему шагу, если изменять параметры SNMPv3 не требуется.
[Использовать SNMPv3]
Установите этот флажок, чтобы активировать SNMPv3. Остальные параметры SNMPv3 можно задать, только если установлен этот флажок.
Установите этот флажок, чтобы активировать SNMPv3. Остальные параметры SNMPv3 можно задать, только если установлен этот флажок.
[Включить пользователя]
Установите этот флажок, чтобы активировать [Настройки пользователя 1]/[Настройки пользователя 2]/[Настройки пользователя 3]. Чтобы отключить параметры пользователя, снимите соответствующий флажок.
Установите этот флажок, чтобы активировать [Настройки пользователя 1]/[Настройки пользователя 2]/[Настройки пользователя 3]. Чтобы отключить параметры пользователя, снимите соответствующий флажок.
[Имя пользователя:]
Введите имя пользователя (не более 32 алфавитно-цифровых символов).
Введите имя пользователя (не более 32 алфавитно-цифровых символов).
[Разрешение на доступ к MIB]
Выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
Выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
|
[Чтение/запись]
|
Разрешает просмотр и изменение значений объектов MIB.
|
|
[Только чтение]
|
Разрешает только просмотр значений объектов MIB.
|
[Настройки защиты]
Выберите [Аутентификация вкл./Шифрование вкл.], [Аутентификация вкл./Шифрование выкл.] или [Аутентификация выкл./Шифрование выкл.] для желаемой комбинации настроек аутентификации и кодирования.
Выберите [Аутентификация вкл./Шифрование вкл.], [Аутентификация вкл./Шифрование выкл.] или [Аутентификация выкл./Шифрование выкл.] для желаемой комбинации настроек аутентификации и кодирования.
Активация SNMPv3
|
1
|
Установите флажок [Использовать SNMPv3].
|
|
2
|
Установите флажок [Включить пользователя] и настройте необходимые параметры [Имя пользователя], [Разрешение на доступ к MIB] и [Настройки защиты].
Можно зарегистрировать до трех пользователей.
|
|
3
|

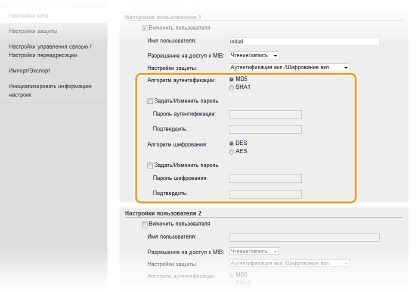

При необходимости укажите параметры аутентификации и кодирования.
Эти параметры необходимо указывать только в том случае, если в пункте [Настройки защиты] выбран вариант [Аутентификация вкл./Шифрование вкл.] или [Аутентификация вкл./Шифрование выкл.].
 [Алгоритм аутентификации:]
Нажмите переключатель [MD5] или [SHA1] для выбора алгоритма, соответствующего особенностям сетевой среды. [Алгоритм шифрования:]
Нажмите переключатель [DES] или [AES] для выбора алгоритма, соответствующего особенностям сетевой среды. [Задать/Изменить пароль]
Чтобы задать или изменить пароль, установите этот флажок и введите пароль длиной от 6 до 16 алфавитно-цифровых символов в текстовом поле [Пароль аутентификации:]/[Пароль шифрования:]. Для подтверждения введите тот же пароль в текстовом поле [Подтвердить:]. Для алгоритмов аутентификации и кодирования можно задать отдельные пароли. |
|
4
|

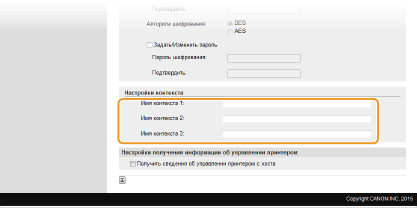

Укажите имя контекста, определяющее контекст SNMP.
 [Имя контекста 1:]/[Имя контекста 2:]/[Имя контекста 3:]
Введите имя контекста (не более 32 алфавитно-цифровых символов). Можно зарегистрировать до трех имен контекста. |
Отключение SNMPv3
Снимите флажок [Использовать SNMPv3].
7

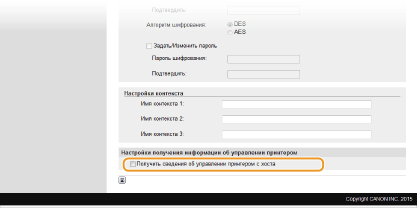

Укажите параметры получения сведений об управлении принтером.
С помощью протокола SNMP можно регулярно отслеживать и получать сведения об управлении принтером (протоколы печати и порты принтера) от компьютера в сети.
[Получить сведения об управлении принтером с хоста]
Установите этот флажок, чтобы разрешить мониторинг сведений об управлении принтером по протоколу SNMP. Для запрета мониторинга сведений об управлении принтером снимите этот флажок.
Установите этот флажок, чтобы разрешить мониторинг сведений об управлении принтером по протоколу SNMP. Для запрета мониторинга сведений об управлении принтером снимите этот флажок.
8
Нажмите кнопку [OK].
9
Перезапустите аппарат.
Выключите аппарат и подождите как минимум 10 секунд, прежде чем включить его снова.
|
ПРИМЕЧАНИЕ
|
Если SNMPv1 не используетсяЕсли обе версии SNMP отключены, некоторые функции аппарата будут недоступны (например, получение сведений об аппарате посредством драйвера принтера).
Использование панели управленияНастройки SNMP можно включить или выключить в
 . Настройки SNMP |
|
Одновременная активация SNMPv1 и SNMPv3
|
|
Если активрованы обе версии SNMP, рекомендуется задать для разрешений SNMPv1 на доступ к объектам MIB значение [Только чтение]. Разрешение на доступ к объектам MIB можно задать отдельно в SNMPv1 и SNMPv3 (а также для каждого из пользователей в SNMPv3). При выборе [Чтение/запись] (разрешение на полный доступ) в SNMPv1 снижается эффективность функций безопасности, которые отличают протокол SNMPv3, поскольку в этом случае большинством параметров аппарата можно управлять посредством SNMPv1.
|
