Моніторинг і контроль апарата за допомогою SNMP
Простий протокол керування мережею (Simple Network Management Protocol, SNMP) — це протокол для моніторингу пристроїв зв’язку в мережі та керування ними за допомогою бази інформації керування (Management Information Base, MIB). Апарат підтримує версії протоколу SNMPv1 та SNMPv3 із підвищеним рівнем безпеки. За допомогою комп’ютера стан апарата можна перевіряти під час друку документів або використання Remote UI (Інтерфейс віддаленого користувача). Можна активувати або SNMPv1, або SNMPv3, чи обидва водночас. Укажіть параметри для кожної версії, що підходять для вашого мережевого середовища та цілей використання.
SNMPv1
SNMPv1 використовує відомості під назвою «спільнота» для визначення області зв’язку SNMP. Оскільки ця інформація надається мережі у вигляді простого тексту, мережа буде вразливою до атак. Якщо слід підвищити безпеку мережі, деактивуйте SNMPv1 та використовуйте SNMPv3.
SNMPv3
З SNMPv3 можна здійснювати керування мережевим пристроєм під захистом потужних функцій безпеки. Зверніть увагу, що перед настроюванням SNMPv3 слід активувати протокол TLS для Remote UI (Інтерфейс віддаленого користувача) (див. розділ. Увімкнення зашифрованого зв’язку TLS для Remote UI (Інтерфейс віддаленого користувача)).
|
ПРИМІТКА
|
|
Апарат не підтримує функцію SNMP сповіщення про пастки.
Щоб дізнатися, як змінювати номер порту SNMP, див. розділ Змінення номерів порту.

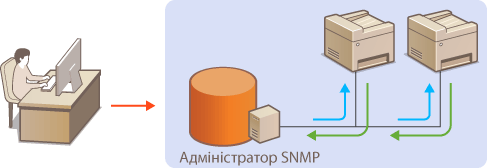

Програмне забезпечення для керування протоколом SNMP, інстальоване на комп’ютері в мережі, дає змогу за допомогою комп’ютера віддалено налаштовувати, відстежувати апарат і керувати ним. Для отримання докладнішої інформації див. посібники з експлуатації програмного забезпечення для керування.
|
1
Запустіть Remote UI (Інтерфейс віддаленого користувача) і виконайте вхід у режимі системного адміністратора. Запуск Remote UI (Інтерфейс віддаленого користувача)
2
Натисніть [Settings/Registration].
3

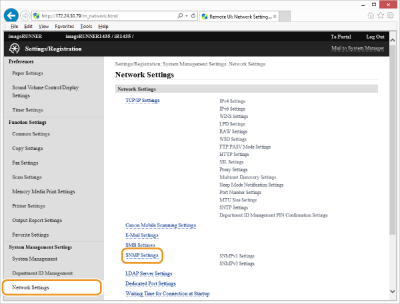

Натисніть елементи [Network Settings]
[SNMP Settings].
[SNMP Settings].
4

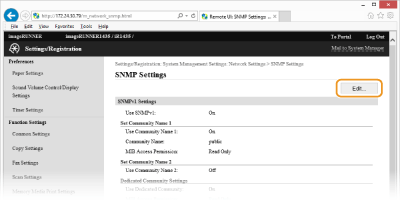

Натисніть [Edit...].
5

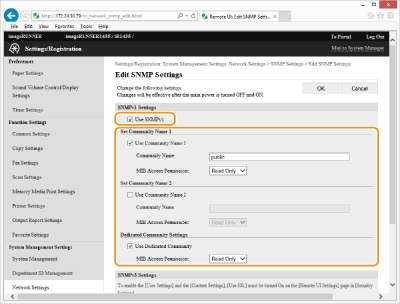

Укажіть параметри SNMPv1.
Якщо не потрібно змінювати параметри SNMPv1, перейдіть до наступного кроку.
[Use SNMPv1]
Установіть прапорець, щоб активувати SNMPv1. Решту параметрів SNMPv1 можна вказати, лише якщо встановлено цей прапорець.
Установіть прапорець, щоб активувати SNMPv1. Решту параметрів SNMPv1 можна вказати, лише якщо встановлено цей прапорець.
[Use Community Name 1]/[Use Community Name 2]
Установіть прапорець, щоб указати ім’я спільноти. Якщо ім’я спільноти вказувати не потрібно, зніміть прапорець.
Установіть прапорець, щоб указати ім’я спільноти. Якщо ім’я спільноти вказувати не потрібно, зніміть прапорець.
[Community Name:]
Введіть ім’я спільноти, яке містить до 32 символів (букви та цифри).
Введіть ім’я спільноти, яке містить до 32 символів (букви та цифри).
[MIB Access Permission]
Для кожної спільноти виберіть параметри [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
Для кожної спільноти виберіть параметри [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
|
[Read/Write]
|
Дозволяє переглядати й змінювати значення об’єктів MIB.
|
|
[Read Only]
|
Дозволяє лише переглядати значення об’єктів MIB.
|
[Use Dedicated Community]
Спеціальна спільнота — це попередньо налаштована спільнота, призначена виключно для адміністраторів, які використовують програмне забезпечення Canon, як-от Консоль керування iW. Установіть прапорець, щоб використовувати спеціальну спільноту. Якщо використовувати спеціальну спільноту не потрібно, зніміть прапорець.
Спеціальна спільнота — це попередньо налаштована спільнота, призначена виключно для адміністраторів, які використовують програмне забезпечення Canon, як-от Консоль керування iW. Установіть прапорець, щоб використовувати спеціальну спільноту. Якщо використовувати спеціальну спільноту не потрібно, зніміть прапорець.
Активація SNMPv1
|
1
|
Установіть прапорець [Use SNMPv1].
|
|
2
|
Установіть прапорець [Use Community Name 1] або [Use Community Name 2], введіть ім’я спільноти в текстовому полі [Community Name:], а потім зазначте параметр [MIB Access Permission].
Можна зареєструвати одну чи дві спільноти.
|
|
3
|
Установіть прапорець [Use Dedicated Community] і вкажіть параметр [MIB Access Permission].
|
Вимкнення протоколу SNMPv1
Зніміть прапорець [Use SNMPv1].
6

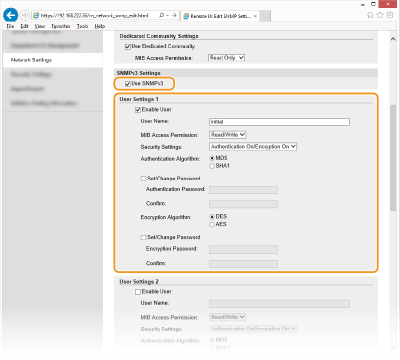

Укажіть параметри SNMPv3.
Якщо не потрібно змінювати параметри SNMPv3, перейдіть до наступного кроку.
[Use SNMPv3]
Установіть прапорець, щоб активувати SNMPv3. Решту параметрів SNMPv3 можна вказати, лише якщо встановлено цей прапорець.
Установіть прапорець, щоб активувати SNMPv3. Решту параметрів SNMPv3 можна вказати, лише якщо встановлено цей прапорець.
[Enable User]
Установіть прапорець, щоб активувати параметри [User Settings 1]/[User Settings 2]/[User Settings 3]. Щоб вимкнути параметри користувача, зніміть відповідний прапорець.
Установіть прапорець, щоб активувати параметри [User Settings 1]/[User Settings 2]/[User Settings 3]. Щоб вимкнути параметри користувача, зніміть відповідний прапорець.
[User Name:]
Введіть ім’я користувача завдовжки до 32 символів (букви та цифри).
Введіть ім’я користувача завдовжки до 32 символів (букви та цифри).
[MIB Access Permission]
Виберіть параметр [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
Виберіть параметр [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
|
[Read/Write]
|
Дозволяє переглядати й змінювати значення об’єктів MIB.
|
|
[Read Only]
|
Дозволяє лише переглядати значення об’єктів MIB.
|
[Security Settings]
Виберіть елементи [Authentication On/Encryption On], [Authentication On/Encryption Off] або [Authentication Off/Encryption Off] для бажаної комбінації параметрів автентифікації й шифрування.
Виберіть елементи [Authentication On/Encryption On], [Authentication On/Encryption Off] або [Authentication Off/Encryption Off] для бажаної комбінації параметрів автентифікації й шифрування.
Активація SNMPv3
|
1
|
Установіть прапорець [Use SNMPv3].
|
|
2
|
Установіть прапорець [Enable User] і вкажіть параметри [User Name], [MIB Access Permission] та [Security Settings].
Можна зареєструвати до трьох користувачів.
|
|
3
|

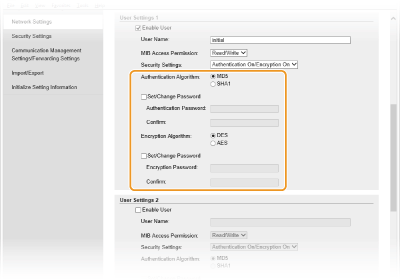

За потреби вкажіть параметри автентифікації й шифрування.
Укажіть ці параметри, лише якщо параметр [Authentication On/Encryption On] або [Authentication On/Encryption Off] вибрано для пункту [Security Settings].
 [Authentication Algorithm:]
Виберіть елемент [MD5] або натисніть перемикач [SHA1] для алгоритму, що відповідає вашому мережевому середовищу. [Encryption Algorithm:]
Виберіть елемент [DES] або натисніть перемикач [AES] для алгоритму, що відповідає вашому мережевому середовищу. [Set/Change Password]
Щоб указати або змінити пароль, установіть прапорець і введіть від 6 до 16 символів (букви та цифри) для пароля в текстовому полі [Authentication Password:]/[Encryption Password:]. Щоб підтвердити, введіть той самий пароль у текстовому полі [Confirm:]. Для алгоритмів автентифікації та шифрування можна задати окремі паролі. |
|
4
|

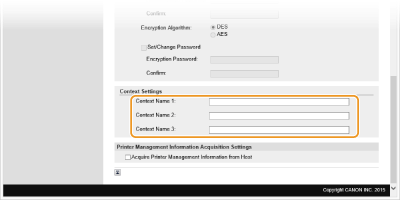

Укажіть ім’я контексту, яке ідентифікує контекст SNMP.
 [Context Name 1:]/[Context Name 2:]/[Context Name 3:]
Введіть ім’я контексту завдовжки до 32 символів (букви та цифри). Можна зареєструвати до трьох імен контексту. |
Деактивація SNMPv3
Зніміть прапорець [Use SNMPv3].
7

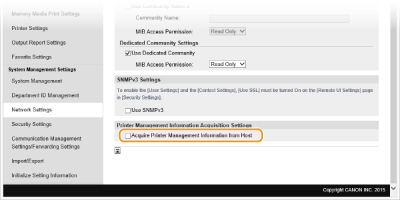

Укажіть параметри отримання інформації про керування друком.
За допомогою протоколу SNMP можна відстежувати й регулярно отримувати з комп’ютера в мережі інформацію про керування друком, наприклад протоколи друку та порти принтера.
[Acquire Printer Management Information from Host]
Установіть прапорець, щоб увімкнути моніторинг інформації про керування друком апарата за допомогою SNMP. Щоб вимкнути моніторинг інформації про керування друком, зніміть прапорець.
Установіть прапорець, щоб увімкнути моніторинг інформації про керування друком апарата за допомогою SNMP. Щоб вимкнути моніторинг інформації про керування друком, зніміть прапорець.
8
Натисніть [OK].
9
Перезапустіть апарат.
Вимкніть апарат, зачекайте принаймні 10 секунд і знову ввімкніть його.
|
ПРИМІТКА
|
Якщо SNMPv1 не використовуєтьсяЯкщо деактивовано обидві версії протоколу SNMP, деякі функції апарата стануть недоступні, наприклад отримання відомостей про апарат через драйвер принтера.
Використання панелі керуванняПараметри SNMP можна ввімкнути або вимкнути за допомогою клавіші
 . SNMP Settings |
|
Активація як SNMPv1, так і SNMPv3
|
|
Якщо обидві версії протоколу SNMP активовано, рекомендується дозвіл на доступ до MIB у SNMPv1 встановити на [Read Only]. Дозвіл на доступ до MIB можна встановити окремо для версій SNMPv1 та SNMPv3 (і для кожного користувача у SNMPv3). Якщо в SNMPv1 вибрати [Read/Write] (дозвіл повного доступу), це зведе нанівець потужні функції безпеки, якими визначається версія SNMPv3, тому що більшість параметрів апарата контролюватиметься SNMPv1.
|
