Monitorowanie i kontrolowanie urządzenia za pomocą protokołu SNMP

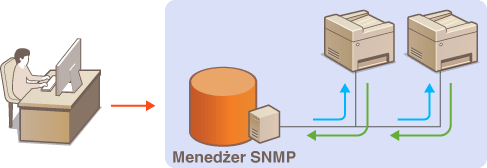

Protokół Simple Network Management Protocol (SNMP) umożliwia monitorowanie i kontrolowanie urządzeń komunikacyjnych znajdujących się w sieci za pomocą bazy informacji zarządzania (MIB). Urządzenie obsługuje protokół SNMPv1 i protokół SNMPv3 z rozszerzeniami zabezpieczeń. Stan urządzenia można sprawdzić z poziomu komputera podczas drukowania dokumentów lub za pomocą Zdalnego interfejsu użytkownika. Możliwe jest włączenie protokołu SNMPv1 lub SNMPv3 albo obu tych protokołów naraz. Należy określić ustawienia każdej wersji zgodnie ze środowiskiem sieciowym i przeznaczeniem.

SNMPv1

Protokół SNMPv1 korzysta z informacji nazywanych „społecznością” w celu określenia zakresu komunikacji SNMP. Ponieważ informacje te są przekazywane do sieci w formie zwykłego tekstu, sieć będzie podatna na ataki. Aby zapewnić bezpieczeństwo sieci, należy wyłączyć protokół SNMPv1 i korzystać z protokołu SNMPv3.

SNMPv3

Protokół SNMPv3 umożliwia wdrożenie zarządzania urządzeniami sieciowymi chronionego wydajnymi funkcjami zabezpieczeń. Przed konfiguracją protokołu SNMPv3 należy włączyć szyfrowanie TLS dla Zdalnego interfejsu użytkownika (Włączanie szyfrowanej komunikacji TLS dla Zdalnego interfejsu użytkownika).

UWAGA
Urządzenie nie obsługuje funkcji powiadamiania pułapki SNMP. Informacje na temat zmiany numeru portu protokołu SNMP znajdują się w sekcji Zmiana numerów portów. Zainstalowanie na komputerze lub w sieci oprogramowania do zarządzania SNMP umożliwia zdalną konfigurację, monitorowanie i kontrolę urządzenia z poziomu komputera. Więcej informacji znajduje się w podręcznikach użytkownika oprogramowania do zarządzania.

UWAGA

Urządzenie nie obsługuje funkcji powiadamiania pułapki SNMP.

Informacje na temat zmiany numeru portu protokołu SNMP znajdują się w sekcji Zmiana numerów portów.

Zainstalowanie na komputerze lub w sieci oprogramowania do zarządzania SNMP umożliwia zdalną konfigurację, monitorowanie i kontrolę urządzenia z poziomu komputera. Więcej informacji znajduje się w podręcznikach użytkownika oprogramowania do zarządzania.

Uruchom Zdalny interfejs użytkownika, a następnie zaloguj się w trybie menedżera systemu. Uruchamianie Zdalnego interfejsu użytkownika

Kliknij [Ustawienia/rejestracja].

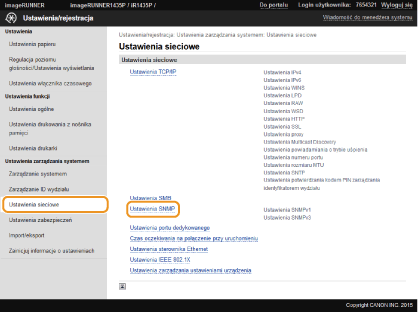

Kliknij [Ustawienia sieciowe]

[Ustawienia SNMP].

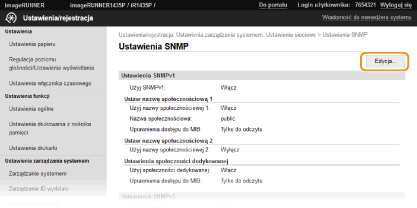

Kliknij [Edycja...].

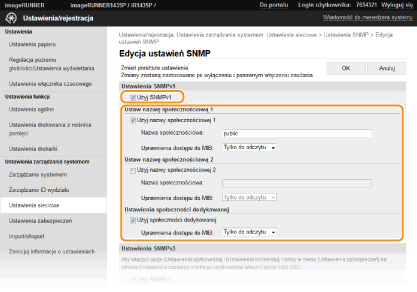

Określ ustawienia protokołu SNMPv1.

Jeśli nie trzeba zmieniać ustawień SNMPv1, przejdź do kolejnego kroku.

[Użyj SNMPv1]
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv1. Skonfigurowanie pozostałych ustawień protokołu SNMPv1 jest możliwe tylko po zaznaczeniu tego pola wyboru.

[Użyj nazwy społecznościowej 1]/[Użyj nazwy społecznościowej 2]
Zaznaczenie tego pola umożliwia określenie nazwy społeczności. Jeśli podanie nazwy społeczności nie jest konieczne, należy usunąć zaznaczenie tego pola wyboru.

[Nazwa społecznościowa:]
Należy tu wprowadzić nazwę społeczności składającą się z maksymalnie 32 znaków alfanumerycznych.

[Uprawnienia dostępu do MIB]
Dla każdej ze społeczności należy zaznaczyć opcję [Odczyt/zapis] lub [Tylko do odczytu] określającą przywileje dostępu do obiektów menedżera MIB.

[Odczyt/zapis]	Zezwolenie na wyświetlanie i zmienianie wartości obiektów menedżera MIB.
[Tylko do odczytu]	Zezwolenie tylko na wyświetlanie wartości obiektów menedżera MIB.

[Użyj społeczności dedykowanej]
Społeczność dedykowana to wstępnie skonfigurowana społeczność przeznaczona wyłącznie dla administratorów korzystających z oprogramowania firmy Canon, takiego jak iW Management Console. Należy zaznaczyć to pole wyboru, aby korzystać ze społeczności dedykowanej. Jeśli nie ma potrzeby korzystania ze społeczności dedykowanej, należy usunąć zaznaczenie tego pola wyboru.

Aktywacja SNMPv1

1	Zaznacz pole [Użyj SNMPv1].
2	Wybierz pole [Użyj nazwy społecznościowej 1] lub [Użyj nazwy społecznościowej 2], wprowadź nazwę społeczności w polu [Nazwa społecznościowa:] i określ ustawienia [Uprawnienia dostępu do MIB]. Można zarejestrować maksymalnie dwie nazwy społeczności.
3	Wybierz pole [Użyj społeczności dedykowanej] i określ ustawienia [Uprawnienia dostępu do MIB].

Wyłączanie SNMPv1

Należy usunąć zaznaczenie pola wyboru [Użyj SNMPv1].

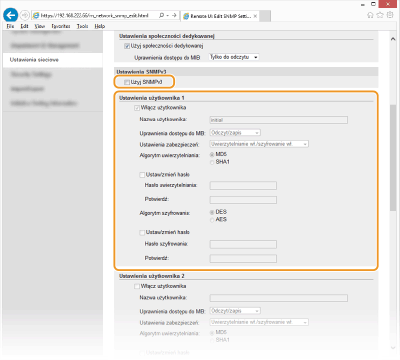

Określ ustawienia protokołu SNMPv3.

Jeśli nie trzeba zmieniać ustawień SNMPv3, przejdź do kolejnego kroku.

[Użyj SNMPv3]
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv3. Skonfigurowanie pozostałych ustawień protokołu SNMPv3 jest możliwe tylko po zaznaczeniu tego pola wyboru.

[Włącz użytkownika]
Zaznacz to pole wyboru, aby włączyć ustawienia [Ustawienia użytkownika 1]/[Ustawienia użytkownika 2]/[Ustawienia użytkownika 3]. Aby wyłączyć ustawienia użytkownika, wyczyść odpowiadające im pole wyboru.

[Nazwa użytkownika:]
Należy tu wprowadzić nazwę użytkownika składającą się z maksymalnie 32 znaków alfanumerycznych.

[Uprawnienia dostępu do MIB]
Należy zaznaczyć opcję [Odczyt/zapis] lub [Tylko do odczytu] określającą przywileje dostępu do obiektów menedżera MIB.

[Odczyt/zapis]	Zezwolenie na wyświetlanie i zmienianie wartości obiektów menedżera MIB.
[Tylko do odczytu]	Zezwolenie tylko na wyświetlanie wartości obiektów menedżera MIB.

[Ustawienia zabezpieczeń]
Wybierz [Uwierzytelnianie wł./szyfrowanie wł.], [Uwierzytelnianie wł./szyfrowanie wył.] lub [Uwierzytelnianie wył./szyfrowanie wył.] dla żądanej kombinacji ustawień uwierzytelniania i szyfrowania.

Włączanie protokołu SNMPv3

1	Zaznacz pole [Użyj SNMPv3].
2	Zaznacz pole wyboru [Włącz użytkownika] i określ ustawienia [Nazwa użytkownika], [Uprawnienia dostępu do MIB] oraz [Ustawienia zabezpieczeń]. Można zarejestrować maksymalnie trzech użytkowników.

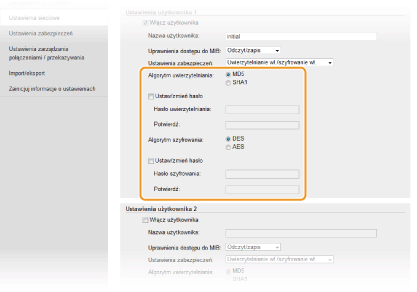

3	Wybierz ustawienia uwierzytelniania i szyfrowania w zależności od potrzeb. Ustawienia te trzeba określić, tylko jeśli wybrano opcję [Uwierzytelnianie wł./szyfrowanie wł.] lub [Uwierzytelnianie wł./szyfrowanie wył.] dla elementu [Ustawienia zabezpieczeń]. [Algorytm uwierzytelniania:] Należy kliknąć przycisk radiowy [MD5] lub [SHA1] odpowiadający algorytmowi zastosowanemu w środowisku sieciowym. [Algorytm szyfrowania:] Należy kliknąć przycisk radiowy [DES] lub [AES] odpowiadający algorytmowi zastosowanemu w środowisku sieciowym. [Ustaw/zmień hasło] Aby wprowadzić lub zmienić hasło, należy zaznaczyć to pole wyboru i wprowadzić hasło o długości od 6 do 16 znaków alfanumerycznych w polu tekstowym [Hasło uwierzytelniania:]/[Hasło szyfrowania:]. W celu potwierdzenia należy wprowadzić to samo hasło w polu tekstowym [Potwierdź:]. Możliwe jest ustalenie różnych haseł dla algorytmów uwierzytelniania i szyfrowania.

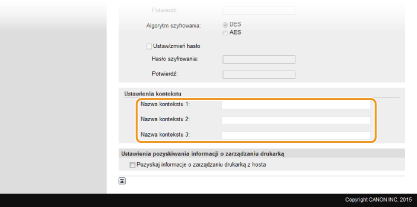

4	Określ nazwę kontekstu identyfikującą kontekst protokołu SNMP. [Nazwa kontekstu 1:]/[Nazwa kontekstu 2:]/[Nazwa kontekstu 3:] Należy tu wprowadzić nazwę kontekstu składającą się z maksymalnie 32 znaków alfanumerycznych. Można zarejestrować maksymalnie trzy nazwy kontekstu.

Wyłączanie protokołu SNMPv3

Należy usunąć zaznaczenie pola wyboru [Użyj SNMPv3].

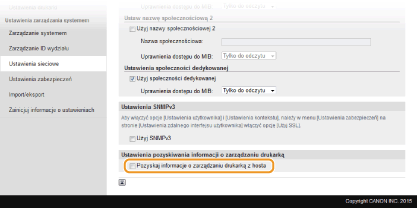

Określ ustawienia pozyskiwania informacji o zarządzaniu drukarką.

Dzięki protokołowi SNMP informacje o zarządzaniu drukarką, takie jak protokoły drukowania oraz porty drukarki, można monitorować i regularnie pozyskiwać z komputera podłączonego do sieci.

[Pozyskaj informacje o zarządzaniu drukarką z hosta]
Zaznaczenie tego pola wyboru umożliwia włączenie monitorowania informacji o zarządzaniu drukarką na urządzeniu za pośrednictwem protokołu SNMP. Aby wyłączyć monitorowanie informacji o zarządzaniu drukarką, należy usunąć zaznaczenie tego pola wyboru.

Kliknij [OK].

Uruchom urządzenie ponownie.

Wyłącz urządzenie, odczekaj co najmniej 10 sekund, a następnie włącz je ponownie.

UWAGA
Jeśli nie używasz SNMPv1 Jeśli wyłączone zostaną obie wersje protokołu SNMP, niektóre funkcje urządzenia, takie jak uzyskiwanie informacji o urządzeniu za pośrednictwem sterownika drukarki, nie będą dostępne. Korzystanie z panelu sterowania Ustawienia SNMP można włączyć lub wyłączyć za pomocą przycisku . Ustawienia SNMP

UWAGA

Jeśli nie używasz SNMPv1

Jeśli wyłączone zostaną obie wersje protokołu SNMP, niektóre funkcje urządzenia, takie jak uzyskiwanie informacji o urządzeniu za pośrednictwem sterownika drukarki, nie będą dostępne.

Korzystanie z panelu sterowania

Ustawienia SNMP można włączyć lub wyłączyć za pomocą przycisku

. Ustawienia SNMP

Włączanie zarówno protokołu SNMPv1 jak i SNMPv3
Jeśli włączone są obie wersje protokołu SNMP, zalecane jest wybranie w ustawieniach uprawnień dostępu do obiektów menedżera MIB dla protokołu SNMPv1 opcji [Tylko do odczytu]. Uprawnienia dostępu do obiektów menedżera MIB dla protokołów SNMPv1 i SNMPv3 można ustalać oddzielnie (a także osobno dla każdego użytkownika w przypadku protokołu SNMPv3). Wybranie opcji [Odczyt/zapis] (uprawnienie pełnego dostępu) dla protokołu SNMPv1 anuluje wydajne funkcje zabezpieczeń protokołu SNMPv3, ponieważ większością ustawień urządzenia można wtedy zarządzać za pomocą protokołu SNMPv1.

Włączanie zarówno protokołu SNMPv1 jak i SNMPv3

Jeśli włączone są obie wersje protokołu SNMP, zalecane jest wybranie w ustawieniach uprawnień dostępu do obiektów menedżera MIB dla protokołu SNMPv1 opcji [Tylko do odczytu]. Uprawnienia dostępu do obiektów menedżera MIB dla protokołów SNMPv1 i SNMPv3 można ustalać oddzielnie (a także osobno dla każdego użytkownika w przypadku protokołu SNMPv3). Wybranie opcji [Odczyt/zapis] (uprawnienie pełnego dostępu) dla protokołu SNMPv1 anuluje wydajne funkcje zabezpieczeń protokołu SNMPv3, ponieważ większością ustawień urządzenia można wtedy zarządzać za pomocą protokołu SNMPv1.
