Настройка параметров IPSec

IPSec или IPsec — это протокол, который подходит для шифрования данных, передающихся по сети, в том числе и Интернету. В то время как TLS шифрует только данные, использующиеся в определенных приложениях, например, веб-браузере или почтовом клиенте, шифрование IPSec обеспечивает защиту всех IP-пакетов или полезной их части, обеспечивая тем самым более надежную защиту. Функция IPSec аппарата работает в режиме передачи, при котором шифруется полезная часть IP-пакета. Благодаря этой функции аппарат можно подключить напрямую к компьютеру, который находится в той же виртуальной частной сети (VPN). Перед настройкой аппарата проверьте системные требования (Функции управления) и настройте необходимые параметры на компьютер .
Использование IPSec с фильтрацией IP-адресов
Сначала применяются параметры фильтрации IP-адресов, затем — политики IPSec. Указание IP-адресов для параметров брандмауэра

Настройка параметров IPSec

Перед использованием IPSec для передачи зашифрованных данных необходимо зарегистрировать политики безопасности (SP). Политика безопасности включает группы параметров, описанных ниже. После регистрации политик укажите порядок их применения.
Селектор
Селектор определяет условия применения IPSec для передачи IP-пакетов. Эти условия включают IP-адреса и номера портов аппарата и устройства, между которыми будет происходить обмен данными.
Протокол IKE
IKE настраивает IKEv1, который используется для протокола распределения ключей. Помните, что инструкции зависят от выбранного метода аутентификации.
[Способ защищенного общего ключа]
В этом способе аутентификации для связи между аппаратом и другими устройствами используется общее ключевое слово, которое называется "Общий ключ". Включите TLS для Удаленного ИП, прежде чем указать данный способ аутентификации (Задание ключа и сертификата для TLS).
[Способ цифровой подписи]
Данный аппарат, а также другие подобные устройства, опознают друг друга путем выполнения операции взаимного подтверждения своих цифровых подписей. Заблаговременно создайте или установите ключ и сертификат (Регистрация ключа и сертификата для связи с сетью).
AH/ESP
Укажите параметры заголовка AH/ESP, который добавляется к пакету во время передачи IPSec. AH и ESP могут использоваться в одно и то же время. Вы также можете включить PFS для повышения безопасности.

Дополнительные сведения о базовых операциях, которые требуется выполнить при настройке аппарата из Удаленного ИП, см. в разделе Настройка параметров меню с помощью Удаленного ИП.
1
Запустите Удаленный ИП и войдите в систему в режиме администратора системы. Запуск Удаленного ИП
2
Нажмите [Настройки/Регистрация] на странице портала. Экран Удаленного ИП
3
Выберите [Настройки сети]  [Параметры IPSec].
4
Щелкните [Изменить].
5
Установите флажок [Использовать IPSec] и щелкните [OK].
Если вы хотите, чтобы устройство принимало исключительно пакеты, которые соответствуют условиям одной из политик безопасности, определенных вами в предыдущих шагах, снимите флажок [Прием пакетов вне политики].
6
Щелкните [Регистрировать новую политику].
7

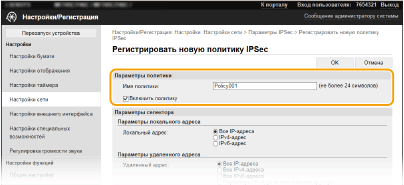

Укажите параметры концепции.
1
В поле [Имя политики] введите алфавитно-цифровые символы имени для идентификации политики.
2
Установите флажок [Включить политику].
8

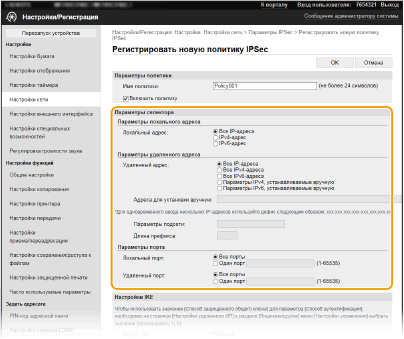

Укажите параметры селектора.
[Локальный адрес]
Чтобы применить политику, щелкните командную кнопку рядом с типом IP-адреса аппарата.
[Все IP-адреса]
Использование IPSec для всех IP-пакетов.
[IPv4-адрес]
Включите использование IPSec для всех IP-пакетов, которые отправляются с аппарата на IPv4-адрес или поступают в него с этого адреса.
[IPv6-адрес]
Включите использование IPSec для всех IP-пакетов, которые отправляются с аппарата на IPv6-адрес или поступают в него с этого адреса.
[Удаленный адрес]
Чтобы применить политику, щелкните командную кнопку рядом с типом IP-адреса других устройств.
[Все IP-адреса]
Использование IPSec для всех IP-пакетов.
[Все IPv4-адреса]
Включите использование IPSec для всех IP-пакетов, которые отправляются с IPv4-адресов других устройств или поступают в них.
[Все IPv6-адреса]
Включите использование IPSec для всех IP-пакетов, которые отправляются с IPv6-адресов других устройств или поступают в них.
[Параметры IPv4, устанавливаемые вручную]
Выберите, чтобы указать один адрес IPv4 или диапазон адресов IPv4, к которым будет применяться IPSec. Введите адрес IPv4 (или диапазон адресов) в текстовом поле [Адреса для установки вручную].
[Параметры IPv6, устанавливаемые вручную]
Выберите, чтобы указать один адрес IPv6 или диапазон адресов IPv6, к которым будет применяться IPSec. Введите адрес IPv6 (или диапазон адресов) в текстовом поле [Адреса для установки вручную].
[Адреса для установки вручную]
Если [Параметры IPv4, устанавливаемые вручную] или [Параметры IPv6, устанавливаемые вручную] выбраны для [Удаленный адрес], введите IP-адрес для применения политики. Можно также ввести диапазон адресов, разделив адреса знаком тире.
Ввод IP-адресов
Описание
Пример
Ввод одного адреса
IPv4:
цифры разделяются точками.
192.168.0.10
IPv6:
буквенно-цифровые символы разделяются двоеточием.
fe80::10
Ввод диапазона адресов
Адреса разделяются знаком тире.
192.168.0.10-192.168.0.20
[Параметры подсети]
Указывая адрес IPv4 вручную, можно указать диапазон с помощью маски подсети. Укажите маску подсети, разделяя цифры точками (например: "255.255.255.240").
[Длина префикса]
При указании диапазонов адресов IPv6 вручную также можно указывать диапазон с префиксами. Задайте диапазон от 0 до 128 в качестве длины префикса.
[Локальный порт]/[Удаленный порт]
При необходимости создать отдельную политику для каждого протокола, например HTTP или WSD, щелкните переключатель [Один порт] и введите номер соответствующего порта для протокола, чтобы указать, нужно ли использовать IPSec.
Действие пакета протоколов IPSec не распространяется на следующие пакеты
Возвратные, многоадресные и широковещательные пакеты
Пакеты IKE (при использовании UDP на порте 500)
Пакеты ICMPv6, такие как запрос к соседу и ответ (предложение) соседа
9

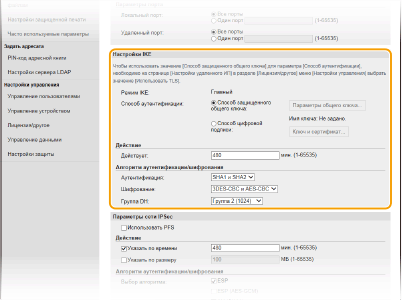

Укажите настройки IKE.
[Режим IKE]
Отображение режима, использующегося для протокола распределения ключей. Аппарат поддерживает основной режим, а не активный.
[Способ аутентификации]
Выберите [Способ защищенного общего ключа] или [Способ цифровой подписи] в качестве метода аутентификации аппарата. Перед выбором [Способ защищенного общего ключа] необходимо включить шифрование TLS для Удаленного ИП. Перед выбором [Способ цифровой подписи] необходимо создать или установить ключ и сертификат. Задание ключа и сертификата для TLS
[Действует]
Укажите длительность сессии для IKE SA (ISAKMP SA). Введите время в минутах.
[Аутентификация]/[Шифрование]/[Группа DH]
Выберите алгоритм из раскрывающегося списка. В распределении ключей используются все алгоритмы.
[Аутентификация]
Выберите хэш-алгоритм.
[Шифрование]
Выберите алгоритм шифрования.
[Группа DH]
Выберите группу шифрования по Диффи — Хеллману, номер группы определяет длину ключа.
 Аутентификация аппарата с помощью предварительного ключа
1
Щелкните командную кнопку [Способ защищенного общего ключа] для [Способ аутентификации], затем — [Параметры общего ключа].
2
Введите алфавитно-цифровые символы для предварительного ключа и щелкните [OK].
3
Задайте параметры [Действует] и [Аутентификация]/[Шифрование]/[Группа DH].
 Аутентификация аппарата с использованием способа цифровой подписи
1
Щелкните командную кнопку [Способ цифровой подписи] для [Способ аутентификации], затем — [Ключ и сертификат].
2
Щелкните [Зарегистрировать ключ по умолчанию] справа от ключа и сертификата, которые вы хотите использовать.
Просмотр сведений о сертификате
Можно проверить информацию сертификате или подтвердить сертификат, щелкнув соответствующую текстовую ссылку под [Имя ключа] или нажав значок сертификата.
3
Задайте параметры [Действует] и [Аутентификация]/[Шифрование]/[Группа DH].
10

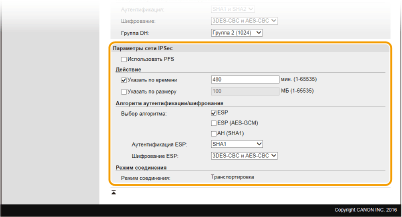

Укажите параметры сети IPSec.
[Использовать PFS]
Установите этот флажок для включения режима совершенной прямой секретности (PFS) для ключей сеансов IPSec. Режим PFS повышает безопасность, но в то же время увеличивает нагрузку на соединение. Убедитесь, что функция PFS включена и на других устройствах.
[Указать по времени]/[Указать по размеру]
Укажите условия прекращения сессии IPSec SA. Соединение IPSec SA используется в качестве туннеля связи. При необходимости установите один или оба флажка. Если флажки установлены, сессия IPSec SA прекращается при выполнении любого из условий.
[Указать по времени]
Введите продолжительность сессии в минутах.
[Указать по размеру]
Укажите максимальный объем данных для передачи во время сессии в мегабайтах.
[Выбор алгоритма]
Установите флажок [ESP], [ESP (AES-GCM)] или [AH (SHA1)] в зависимости от заголовка IPSec и использующегося алгоритма. Алгоритм AES-GCM подходит как для аутентификации, так и для шифрования. Если выбрано [ESP], выберите также алгоритмы аутентификации и шифрования из раскрывающихся списков [Аутентификация ESP] и [Шифрование ESP].
[Аутентификация ESP]
Для включения аутентификации ESP выберите [SHA1] в качестве хэш-алгоритма. Выберите [Не использовать] для отключения аутентификации ESP.
[Шифрование ESP]
Выберите алгоритм шифрования ESP. Выберите [NULL], чтобы не указывать алгоритм, или [Не использовать], чтобы отключить шифрование ESP.
[Режим соединения]
Отображается режим с установлением соединения IPSec. Аппарат поддерживает режим передачи, при котором шифруется полезная часть IP-пакета. Туннельный режим, при котором происходит инкапсуляция всего IP-пакета (заголовок и полезная часть), недоступен.
11
Щелкните [OK].
При необходимости зарегистрировать дополнительную политику безопасности, вернитесь к шагу 6.
12

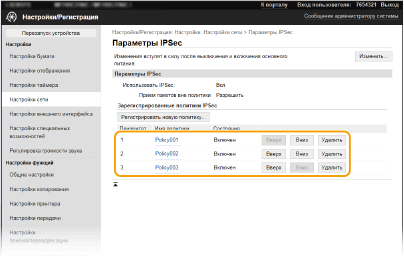

Задайте порядок применения политик в списке [Зарегистрированные политики IPSec].
Политики применяются в порядке от верхней к нижней. Щелкните [Вверх] или [Вниз], чтобы переместить политику вверх или вниз по списку.
Редактирование политики
Перейдите по соответствующей ссылке в разделе [Имя политики], чтобы открыть окно редактирования.
Удаление политики
Щелкните [Удалить] справа от имени политики, которую необходимо удалить,  щелкните [OK].

13
Перезапустите аппарат. Перезагрузка аппарата
Использование панели управления
Можно также включить или отключить функцию передачи данных IPSec в <Меню> на экране Главный. <Использовать IPSec>
