Seadistamine FTP-klientprogrammi kaudu
FTP-klientprogrammist saab TCP/IP-võrgu kaudu määrata näiteks seadme võrgusätteid jms. Kontrollige eelnevalt seadmele määratud IP-aadressi (Võrgu oleku printimine). Kui te IP-aadressi ei tea, võtke ühendust võrguadministraatoriga.
1
Käivitage [Käsuviip].
Avage menüü [Start] ja valige [Kõik programmid] või [Programmid]
[Tarvikud] [Käsuviip].
[Tarvikud] [Käsuviip].
MacOS-i kasutajatele
Käivitage terminal.
UNIXi kasutajatele
Avage konsooli kuva.
2
Sisestage aadressiväljale „ftp <seadme IP-aadress>“ ja vajutage sisestusklahvi [ENTER].
Näide: ftp 192.168.1.45
3

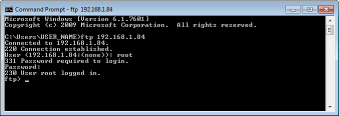

Sisestage kasutajanimeks „root“ ja vajutage sisestusklahvi [ENTER].
4
Sisestage süsteemihalduri parool ja vajutage sisestusklahvi [ENTER].
Vaikeparool on 7654321. Süsteemihalduri parooli määramine
Kuvatakse teade „230 User root logged in.“.
5
Sisestage „cd config“ ja vajutage sisestusklahvi [ENTER].
6

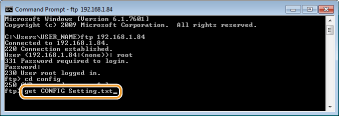

Sisestage „get CONFIG <faili nimi>“ ja vajutage sisestusklahvi [ENTER].
„CONFIG“ peab olema läbivate suurtähtedega.
Failinimes saab kasutada kõiki märke (näide: get CONFIG Setting.txt).
Seadistusfail laaditakse kataloogi, mis kuvatakse käsuviiba käivitamisel. Näites toodud kuval salvestatakse allalaaditud fail draivi C: kausta USER_NAME kataloogis [Kasutajad].
7
Redigeerige allalaaditud konfiguratsioonifaili tekstiredaktoriga (nt Notepad).
Konfiguratsioonifaili seadistuste loetelu
Üldmenüü (üldsätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
DEVICE_NAME (seadme nimi) | Kuni 128 märki | LBP325x |
SYS_LOC (asukoht) | Kuni 128 märki | (tühi) |
SYS_CONTACT (süsteemihaldur) | Kuni 32 märki | (tühi) |
ROOT_PWD (süsteemihalduri parool) | Kuni 16 tähte ja numbrit | 7654321 |
USER_JOB_CONT (töödega seotud toimingute lubamine lõppkasutajale) | ON, OFF | OFF |
LINK_URL1 (tugilingi URL) | Kuni 512 tähte ja numbrit | http://canon.jp |
TCP/IP menüü (TCP/IP sätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
INT_ADDR (IP-aadress) | IP-aadress | 0.0.0.0 |
NET_MASK (alamvõrgu mask) | IP-aadress | 0.0.0.0 |
DEF_GW (lüüsi aadress) | IP-aadress | 0.0.0.0 |
DHCP_ENB (DHCP kasutamine) | ON, OFF | OFF |
RARP_ENB (RARP kasutamine) | ON, OFF | OFF |
BOOTP_ENB (BOOTP kasutamine) | ON, OFF | OFF |
DNS_PADDR (esmase DNS-serveri aadress) | IP-aadress | 0.0.0.0 |
DNS_SADDR (teisese DNS-serveri aadress) | IP-aadress | 0.0.0.0 |
HOST_NAME (hosti nimi) | Kuni 47 tähte ja numbrit | Canon + MAC-aadressi alumised 6 numbrit |
DOMAIN_NAME (domeeninimi) | Kuni 47 tähte ja numbrit | (tühi) |
DDNS_ENB (DNS-i dünaamiline värskendus) | ON, OFF | OFF |
WINS_ENB (WINS-i eraldusvõime) | ON, OFF | OFF |
WINS_SERVER (WINS-serveri aadress) | IP-aadress | 0.0.0.0 |
ARP_PING_ENB (ARP/PING-i kasutamine) | ON, OFF | OFF |
LPD_ENB (LPD-prindi kasutamine) | ON, OFF | ON |
LPD_BANN (LPD bännerilehe printimine) | ON, OFF | OFF |
RAW_ENB (RAW-prindi kasutamine) | ON, OFF | ON |
RAW_BIDIR_ENB (kahesuunalise andmeedastuse kasutamine) | ON, OFF | OFF |
FTP_PRINT_ENB (FTP-prindi kasutamine) | ON, OFF | OFF |
FTP_PRINT_USER (FTP-prindi kasutajanimi) | Kuni 24 tähte ja numbrit | guest |
FTP_PRINT_PWD (FTP-prindi parool) | Kuni 24 tähte ja numbrit | 7654321 |
IPP_ENB (IPP kasutamine) | ON, OFF | ON |
IPP_AUTH_ENB (IPP-autentimine) | ON, OFF | OFF |
IPP_AUTH_ACCUNT1 (IPP-autentimise kasutajanimi) | Kuni 24 tähte ja numbrit (kohustuslik IPP-autentimise puhul) | guest |
IPP_AUTH_PASSWD1 (IPP-autentimise parool) | Kuni 24 tähte ja numbrit (kohustuslik IPP-autentimise puhul) | 7654321 |
WSD_ENB (WSD-prindi kasutamine) | ON, OFF | ON |
WSD_BROWSING (WSD-sirvimine) | ON, OFF | ON |
WSD_MULTICAST_DISCOVERY (multisaate tuvastuse kasutamine) | ON, OFF | ON |
HTTP_ENB (HTTP kasutamine) | ON, OFF | ON |
SNTP_ENB (SNTP kasutamine) | ON, OFF | OFF |
SNTP_ADDR (NTP-serveri nimi) | IP-aadress või hostinimi | (tühi) |
SNTP_INTERVAL (küsitlusintervall) | 1 kuni 48 (h) | 24 |
DISCOVERY_ENB (tuvastamisele reageerimine) | ON, OFF | ON |
DISCOVERY_SCOPE_NAME (skoobi nimi) | Kuni 32 tähte ja numbrit | vaikimisi |
EMAIL_PRINT_ENB (POP3 vastuvõtmine) | ON, OFF | OFF |
EMAIL_POP_ADDR (POP3-serveri nimi) | Kuni 48 tähte ja numbrit | (tühi) |
EMAIL_POP_ACCOUNT (POP3 kasutajanimi) | Kuni 32 tähte ja numbrit | (tühi) |
EMAIL_POP_PASSWD (POP3 parool) | Kuni 32 tähte ja numbrit | (tühi) |
EMAIL_POP_INTERVAL (POP3 vastuvõtmise intervall) | 0 kuni 90 (min) | 0 |
EMAIL_POP_PORTNO (POP3-serveri pordi number) | 0 kuni 65535 | 110 |
IPV4_USE (IPv4 kasutamine) | ON, OFF | ON |
IPV6_USE (IPv6 kasutamine) | ON, OFF | OFF |
IPV6_STATELESS_USE (olekuta aadressi kasutamine) | ON, OFF | ON |
IPV6_MANUAL_ADDR_USE (käsitsi aadressi kasutamine) | ON, OFF | OFF |
IPV6_MANUAL_ADDR_SET (IP-aadress) | IP-aadress | (tühi) |
IPV6_MANUAL_ADDR_PREFIX (prefiksi pikkus) | 0 kuni 128 | 64 |
IPV6_MANUAL_ROUTER_ADDR (marsruuteri vaikeaadress) | IP-aadress | (tühi) |
IPV6_DHCPV6_USE (DHCPv6 kasutamine) | ON, OFF | OFF |
IPV6_DNS_ADDRESS_PRI (esmase DNS-serveri aadress) | IP-aadress | (tühi) |
IPV6_DNS_ADDRESS_SEC (teisese DNS-serveri aadress) | IP-aadress | (tühi) |
IPV6_DNS_NAME_SAME_AS_IPV4 (IPv4 hosti-/domeeninimede kasutamine) | ON, OFF | OFF |
IPV6_DNS_HOST_NAME_V6 (hosti nimi) | Kuni 47 tähte ja numbrit | Canon + MAC-aadressi alumised 6 numbrit |
IPV6_DNS_DOMAIN_NAME_V6 (domeeninimi) | Kuni 47 tähte ja numbrit | (tühi) |
IPV6_DNS_DYNAMIC_SET (DNS-i dünaamiline värskendus) | ON, OFF | OFF |
IPV6_DNS_STATELESS (olekuta aadressi registreerimine) | ON, OFF | OFF |
IPV6_DNS_MANUAL (käsitsi aadressi registreerimine) | ON, OFF | OFF |
IPV6_DNS_STATEFUL (olekuga aadressi registreerimine) | ON, OFF | OFF |
SMB-serveri menüü (SMB sätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
SMB_ENB (SMB kasutamine) | ON, OFF | OFF |
SMB_SERVER (serveri nimi) | Kuni 16 märki | (tühi) |
SMB_WG (töörühma nimi) | Kuni 16 märki | WORKGROUP |
SMB_COMMENT (kommentaarid) | Kuni 192 märki | (tühi) |
SMB_LM_ENB (LM Announce’i kasutamine) | ON, OFF | OFF |
SMB_PRINT_ENB (SMB-prindi kasutamine) | ON, OFF | OFF |
SMB_PRINTER (printeri nimi) | Kuni 13 märki | PRINTER |
SNMP menüü (SNMP sätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
SNMP_V1_ENB (SNMPv1 kasutamine) | ON, OFF | ON |
SNMP_COMMUNITY1_ENB (kommuuninime 1 kasutamine) | ON, OFF | ON |
SNMP_COMMUNITY1_ACCESS (MIB juurdepääsuluba) | RW (lugemine/kirjutamine), RO (kirjutuskaitsega) | RO |
SNMP_COMMUNITY1_NAME (kommuuninimi 1) | Kuni 32 tähte ja numbrit | public |
SNMP_COMMUNITY2_ENB (kommuuninime 2 kasutamine) | ON, OFF | OFF |
SNMP_COMMUNITY2_ACCESS (MIB juurdepääsuluba) | RW (lugemine/kirjutamine), RO (kirjutuskaitsega) | RO |
SNMP_COMMUNITY2_NAME (kommuuninimi 2) | Kuni 32 tähte ja numbrit | public2 |
SNMP_V3_ENB (SNMPv3 kasutamine) | ON, OFF | OFF |
SNMP_GET_PRT_MNG_INFO (printeri haldusteabe hankimine hostilt) | ON, OFF | OFF |
SPUULERi menüü (spuulisätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
SPOOL_ENB (spuuleri kasutamine) | ON, OFF | OFF |
KÄIVITUSTAIMERI menüü (ühenduse loomise ooteaeg käivitamisel)
Nimetus | Väärtus | Tehase vaikeseadistus |
STRT_DELAY_TIME (ühenduse loomise ooteaeg käivitamisel) | 0 kuni 300 (sek) | 0 |
RUI menüü (Remote UI (Kaugkasutajaliides) sätted)
Nimetus | Väärtus | Tehase vaikeseadistus |
RUI_ENB (Remote UI (Kaugkasutajaliides) kasutamine) | ON, OFF | ON |
8
Sisestage „put <faili nimi> CONFIG“ ja vajutage sisestusklahvi [ENTER].
Sisestage redigeeritud faili nimi väljale <failinimi> (näide: put Setting.txt CONFIG).
Seadistusfail laaditakse üles.
9
Sisestage „get reset“ ja vajutage sisestusklahvi [ENTER].
Printer taaskäivitatakse. Sätted lubatakse pärast printeri taaskäivitamist.
10
Veenduge, et seade oleks tavapäraselt taaskäivitatud, vajutage klahvi [C], hoides samal ajal all klahvi [CTRL].
11
Sisestage „quit“ ja vajutage sisestusklahvi [ENTER].
12
Sisestage „exit“ ja vajutage sisestusklahvi [ENTER].
Käsuviip sulgub.
