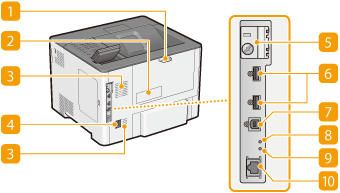

Parte traseira




Tampa traseira

Abra a tampa traseira ao liberar encravamentos de papel. Para mais informações, consulte "Solução de problemas (FAQ)" no site do manual online.

Etiqueta de classificação

A etiqueta mostra o número de série, que é necessário ao realizar indagações sobre a máquina.

Ranhuras de ventilação

O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras impede a ventilação.

Soquete de alimentação

Conecte o cabo de alimentação.

Tampa do slot para cartão SD

Abra a tampa do slot para cartão SD, ao instalar o cartão SD opcional. Instalar um cartão SD

Porta USB (para conexão de dispositivo USB)

Conecte um dispositivo USB que seja usado com aplicativos MEAP. Além disso, conecte um dispositivo de memória USB ao exportar ou importar as configurações da máquina (Conf. Import/Export).

Porta USB (para conexão ao computador)

Conecte um cabo USB quando conectar a máquina e um computador.

Indicador ACT

O indicador ACT pisca enquanto os dados estão sendo enviados ou recebidos.

Indicador LNK

O indicador LNK pisca em verde quando a máquina está devidamente conectada a uma rede.

Porta LAN

Conecte um cabo LAN quando conectar a máquina a um roteador LAN sem fios, etc. Conectando a uma LAN com fio
