Inceppamenti della carta nell'unità principale
Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.
|
Verifica prima della gestioneSe è installato il paper deck opzionale, estrarlo dalla macchina. Chiudere qualsiasi coperchio aperto. |
1
Verificare se la carta è inceppata nel vassoio multiuso.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
2

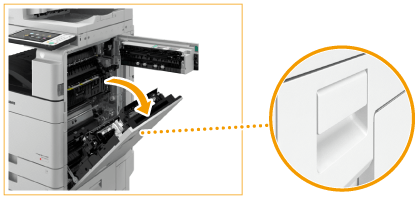

Aprire il coperchio superiore destro e inferiore destro dell'unità principale.
Quando si solleva la leva, i coperchi superiore destro e inferiore destro dell'unità principale si aprono contemporaneamente.
3
Verificare se la carta è inceppata nell'unità di uscita.
 | Tenere la leva verde (  ) e aprire l'unità di uscita.  L'unità di uscita si apre solo come indicato in figura. |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere l'unità di uscita. |
4
Verificare la presenza di carta inceppata nell'unità di inversione.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Verificare la presenza di carta inceppata all'ingresso dell'unità fronte-retro.
| Se è presente carta inceppata nell'area superiore, estrarla delicatamente nella direzione della freccia.  |
| Se è presente carta inceppata nell'area inferiore, estrarla delicatamente nella direzione della freccia.  |
6
Verificare la presenza di carta inceppata nell'unità di fissaggio.
| Tenere la leva verde (  ) e aprire l'unità di fissaggio. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  Se non è possibile rimuovere la carta, riportare l'unità di fissaggio in posizione originale ed estrarre delicatamente la carta dal lato inferiore.   |
| Riportare l'unità di fissaggio nella posizione iniziale. |
7
Verificare la presenza di carta inceppata nell'unità fronte-retro.
Se la carta è inceppata, estrarla delicatamente nella direzione in cui la carta appare più sporgente.
8
Verificare se la carta è inceppata nell'area di alimentazione carta del vassoio multiuso.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
9
Verificare la presenza di carta inceppata tra l'unità principale e il coperchio superiore destro o inferiore destro dell'unità principale.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
10
Chiudere delicatamente il coperchio superiore destro e inferiore destro dell'unità principale fino a bloccarlo in posizione.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
