Korrigér forvrængning (Parallelogram)

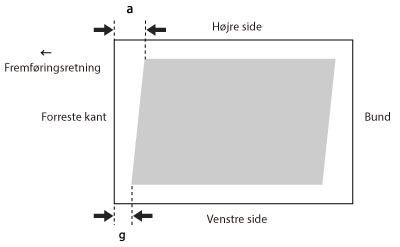

Med denne indstilling kan du korrigere billedfaconen ved at udjævne længden fra 'a' og 'g' til papirets forreste kant, når billedet printes som et parallelogram.

BEMÆRK!
Du kan også foretage justeringen ved at bruge guidearket. (Se "Justering af billedplaceringen ved at bruge guidearket.")

Tryk på

Tryk på [Præferencer] → [Papirindstillinger] → [Administrationsindstillinger for papirtype].

Vælg på listen den papirtype, du vil redigere → tryk på [Detaljer/Redigér].

Tryk på [Skift] for <Justér billedplacering>.

Tryk på [Brug ikke scanner].

Tryk på [Korr.Frvræng (Paralellgrm)] → [Vælg detaljer].

Hvis du manuelt vil indtaste værdierne, du målte på testsiden:

BEMÆRK!
Du kan justere billedpositionen på lange ark ved at udskrive en testside for lange ark. Justeringen kan gøres mere effektiv end med den testside, der udskrives med [Print testside] under <Correct Distortion (Parallelogram)>. (Testsiden for det lange ark kan hentes på webstedet med onlinehåndbogen).

Tryk på [Print testside].

Indtast det antal testsider, du vil lave → tryk på [Næste].

BEMÆRK!
Hvis billedplaceringen varierer meget, kan korrektionens nøjagtighed forbedres ved at printe flere testsider og anvende gennemsnittet af den målte længde.

Vælg en papirkilde, der indeholder et brugerdefineret papirformat → tryk på [Start print].

Testsiden bliver printet.

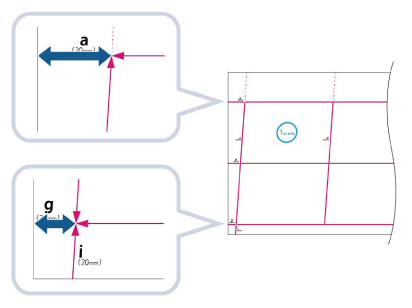

Mål længden på mærkerne 'g' og 'a' på testsiden.

Mærket 'g' printes ved den forreste kants venstre sides, og mærket 'a' printes ved den forreste kants højre side højre i fremføringsretningen.

Standardformat	Langt ark

Eksempel: 'g' = 20,5 mm og 'a' = 21,0 mm

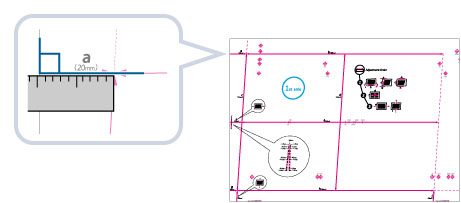

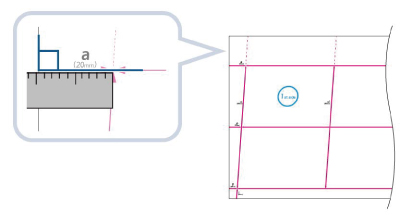

Mål længden på mærkerne 'g' og 'a' korrekt som vist herunder.

Standardformat	Langt ark

Gå tilbage til skærmbilledet <Korrigér forvrængning (Parallelogram)> → indtast den målte længde for [g] og [a] for for- og bagsiderne.

Brug følgende to numeriske værdier og "c= 250,0". En enhed justerer længden for at korrigere forvrængningen i printområdet.

[g]:	Indtast den målte længde for mærket 'g' på testsiden.
[a]:	Indtast den målte længde for mærket 'a' på testsiden.

I følgende eksempel indtastes 20,5 for [g] og 21,0 for [a].

Forskellen mellem 'g' og 'a' (0,5 mm) korrigeres.

Tryk på [OK].

Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.

Hvis du korrigerer placeringen af printede billeder:

Tjek billedplaceringen på outputtet.

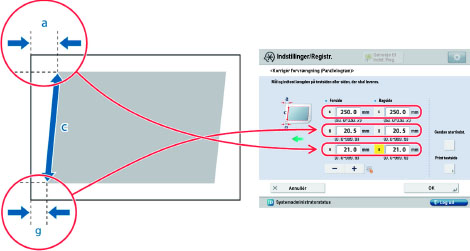

Eksempel: 'c' = 250,0 mm, 'g' = 20,5 mm og 'a' = 21,0 mm

Mål følgende længde på outputpapiret, og indtast den målte længde.

Brug følgende tre numeriske værdier. En enhed justerer længden for at korrigere forvrængningen i printområdet.

[c]:	Indtast den målte længde fra printområdets venstre, forreste kant til printområdets højre, forreste kant.
[g]:	Indtast den målte længde fra printområdets venstre, forreste kant til outputpapirets forreste kant.
[a]:	Indtast den målte længde fra printområdets højre, forreste kant til outputpapirets forreste kant.

I følgende eksempel indtastes 250,0 for [c], 20,5 for [g] og 21,0 for [a].

Forskellen mellem 'g' og 'a' (0,5 mm) korrigeres.

Tryk på [OK].

Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.

Tryk på [OK] → [OK].

BEMÆRK!
For at gendanne den samlede værdi skal du trykke på [Gendan startindstillinger].
