Corrigir distorção (Trapézio)

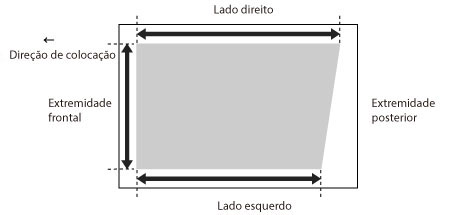

Esta programação permite corrigir o formato da imagem, igualando o comprimento dos lados direito e esquerdo da área de impressão, quando a imagem é impressa como um trapézio.
NOTA |
Também pode proceder ao ajuste utilizando a folha guia. (Consulte "Ajustar a posição da imagem utilizando a folha de guia.") |
1.
Carregue em
.
.2.
Carregue em [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel].
3.
Selecione o tipo de papel que pretende editar na lista → carregue em [Detalhes/Editar].
4.
Carregue em [Alterar] para <Ajustar posição da imagem>.
5.
Carregue em [Não utilizar scanner].
6.
Carregue em [Especificar detalhes] → [Corr. distorç. (Trapézio)].
Se quiser introduzir os valores da página de teste que mediu manualmente:
NOTA |
Para ajustar a posição da imagem em folhas longas, imprima uma página de teste em folha longa. O ajuste pode ser feito de forma mais eficiente do que com a página de teste impressa por [Imprimir página de teste] em <Correct Distortion (Trapezoid)>. (A página de teste em folha longa encontra-se disponível a partir do site do manual online.) |
Carregue em [Imprimir página de teste].
Introduza o número de páginas de teste que quer criar → carregue em [Seguinte].
NOTA |
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido. |
Selecione uma origem de papel que contenha um formato de papel personalizado → carregue em [Iniciar impressão].
A página de teste é impressa.
Meça o comprimento das marcas "b" e "h" na página de teste.
A marca "b" é impressa no lado direito e a marca "h" é impressa no lado esquerdo, na direção de alimentação.
Formato standard | Folha longa |
 |  |
Exemplo: "b" = 360,0 mm e "h" = 355,5 mm
Volte ao ecrã <Corrigir distorção (trapézio)> → introduza o comprimento medido das marcas [b] e [h] para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "c = 250,0", um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
[b]: | Introduza o comprimento medido da marca "b" na página de teste (para a folha longa: o comprimento medido da marca "b" mais próxima da extremidade inferior do papel). |
[h]: | Introduza o comprimento medido da marca "h" na página de teste (para a folha longa: o comprimento medido da marca "h" mais próxima da extremidade inferior do papel). |
Seguindo o exemplo, introduza 360,0 para [b] e 355,5 para [h].
A diferença entre "b" e "h" (0,5 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem na impressão.
Exemplo: "c" = 200,0 mm, "b" = 300,0 mm e "h" = 299,5 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta-se para que a área de impressão distorcida possa ser corrigida.
[c]: | Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal direita da área de impressão. |
[b]: | Introduza o comprimento medido da extremidade frontal da direita da área de impressão, na extremidade posterior direita da área de impressão. |
[h]: | Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade posterior esquerda da área de impressão. |
Seguindo o exemplo, introduza 200,0 para [c], 300,0 para [b], e 299,5 para [h].
A diferença entre "b" e "h" (0,5 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
7.
Carregue em [OK] → [OK].
NOTA |
Para repor o valor acumulado, carregue em [Repor progs iniciais]. |
