Настройка положения изображения с помощью направляющего листа

Если изображения на лицевой и обратной сторонах не совмещаются, можно настроить их выравнивание, сканируя тестовые страницы с направляющим листом.
Эта настройка может быть задана, когда подключено устройство Duplex Color Image Reader Unit-M.
ПРИМЕЧАНИЕ
Настроить положение изображения на длинных листах с помощью направляющего листа невозможно.
ВАЖНО
Перед настройкой выполните чистку стекла экспонирования и нижней стороны устройства подачи. (См. раздел "Originals Cannot Be Scanned Properly (Cleaning the Platen Glass)".)
Перед проведением настройки выполните печать направляющего листа (формата A3 или 11" x 17") в следующих условиях. Точная настройка может оказаться недоступной, если печать направляющего листа выполнена неправильно.
Выберите формат, соответствующий формату направляющего листа.
Используйте бумагу плотностью более 200 г/м2.
Задайте коэффициент масштабирования 100%.
Если край тестовой страницы обрезан неправильно или смят либо изображение неправильно распечаталось на тестовой странице, то при сканировании может возникать сообщение «Правильно поместите тестовую страницу на стекло экспонирования».
Настройка может иметь погрешности в случае использования некоторых типов бумаги, например текстурированной бумаги с неровной поверхностью или цветной бумаги. Если при выбранном параметре [Использовать сканер] настройка проходит некорректно, выберите [Не использовать сканер].
1.
Нажмите .
2.
Нажмите клавиши [Предпочтения] → [Параметры бумаги] → [Параметры управления типом бумаги].
3.
Выберите в списке тип бумаги, который требуется править, → нажмите клавишу [Детали/Правка].
4.
Нажмите клавишу [Измен.] в пункте <Настройка положения изобр.>.
5.
Нажмите клавишу [Вывод направляющ. листа].
6.
Выберите источник бумаги, содержащий бумагу, которую требуется использовать для печати, затем нажмите клавишу [Пуск печати].
Выполняется печать на направляющем листе.
7.
Нажмите клавишу [Использовать сканер].
8.
Введите количество экземпляров тестовой страницы, которые требуется получить, → нажмите клавишу [Далее].
ПРИМЕЧАНИЕ
Чем большее число тестовых страниц выводится, тем точнее выполняется настройка.
Если указан вывод нескольких тестовых страниц, обязательно сканируйте все тестовые страницы в порядке их вывода. Если изменить порядок или выполнить сканирование неудачно, настройка может быть выполнена неправильно.
9.
Выберите источник бумаги, который содержит бумагу того типа, для которого требуется выполнить настройку, → нажмите клавишу [Пуск печати].
Выполняется печать тестовой страницы.
10.

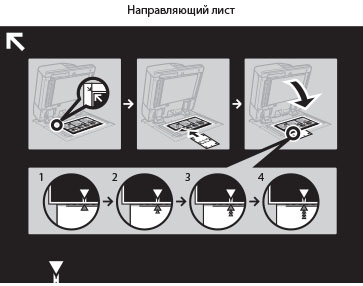

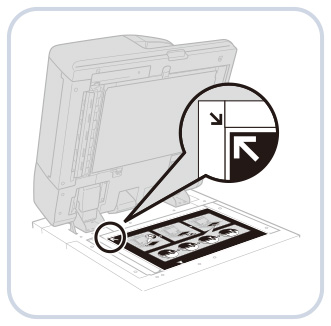

Поместите направляющий лит на стекло экспонирования и совместите стрелку на листе со стрелкой на стекле экспонирования.
11.

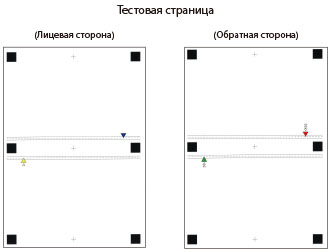

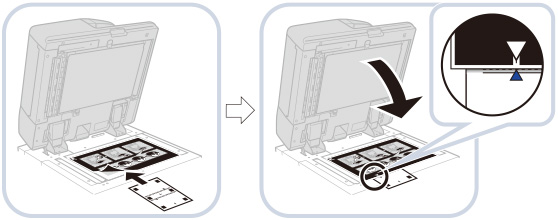

Совместите метку на тестовой странице для первой операции сканирования с меткой на направляющем листе.
12.
Закройте устройство подачи → нажмите клавишу [Пуск сканиров.].
ПРИМЕЧАНИЕ
Открывайте и закрывайте устройство подачи с осторожностью. Закрывая устройство подачи, убедитесь в том, что направляющий лист выровнен.
13.
Переверните тестовую страницу и совместите метку на тестовой странице для второй операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
14.
Переверните тестовую страницу и совместите метку на тестовой странице для третьей операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
15.
Переверните тестовую страницу и совместите метку на тестовой странице для четвертой операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
16.
Настройка завершена.
Если был указан вывод нескольких тестовых страниц, повторите шаги 9–13 для всех выведенных тестовых страниц. В этом случае настройка завершается, когда отсканированы все тестовые страницы.
Обязательно сканируйте тестовые страницы в порядке их вывода.
ПРИМЕЧАНИЕ
Если необходима более точная настройка положения после использования направляющего листа, выберите [Не использовать сканер] и внесите необходимые изменения в элементы индивидуальной настройки.
52Y1-0J6
