Corrección de la desalineación de la imagen

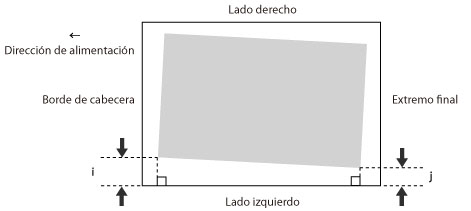

Si la imagen impresa sale torcida, puede corregir la imagen desalineada justificando los márgenes de 'i', que es la distancia desde el borde izquierdo del papel hasta el área de impresión, y 'j'.


También puede realizar el ajuste usando la hoja de referencia. Ajuste de la posición de la imagen usando la hoja de referencia

Pulse <Cambiar> para <Ajustar posición de imagen>.

Pulse <No usar escáner>.

Pulse <Establecer detalles>

<Corr. desalin. de imagen>.

Si desea introducir los valores de la página de prueba que ha medido manualmente:

Pulse <Imprimir página de prueba>.

Introduzca el número de páginas de prueba que hay que imprimir y pulse <Siguiente>.


Si la posición de la imagen variara mucho, la precisión de la corrección podría mejorarse imprimiendo varias páginas de prueba y calculando la media de las longitudes medidas.

Seleccione un origen del papel que contenga un tamaño de papel personalizado y pulse <Iniciar impresión>.

Se imprime la página de prueba.

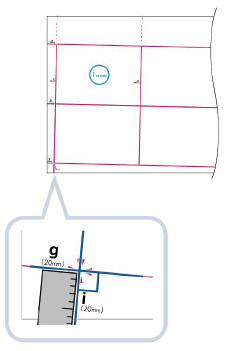

Mida la longitud de las marcas 'i' y 'j' en la página de prueba.

La marca 'i' se imprime en el lado izquierdo del borde delantero y la marca 'j' se imprime en el lado izquierdo del borde trasero de la dirección de alimentación.

Tamaño estándar	Hoja larga

Ejemplo: 'i' = 21,0 mm y 'j' = 20,5 mm

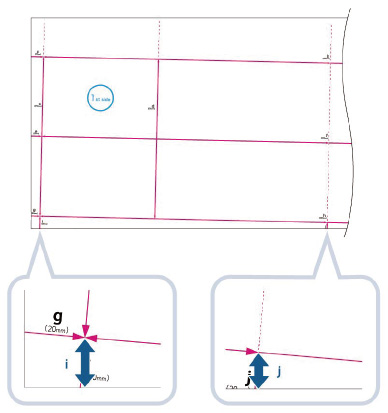

Mida la longitud de las marcas 'i' y 'j' correctamente como se muestra abajo.

Correcto	Incorrecto
Tamaño estándar Hoja larga	Tamaño estándar Hoja larga

Vuelva a la pantalla <Corr. desalin. de imagen> e introduzca la longitud medida de <i> y <j> (para la hoja larga: la longitud medida de <h>, <i> y <j>) para el anverso y el reverso.

Usando los dos valores numéricos siguientes y "h = 360,0" (para la hoja larga: "h = 360,0/450,0/550,0/650,0" para [h] que esté más cerca del borde trasero del papel), un dispositivo lo ajusta de tal manera que el área de impresión y el papel quedan paralelos.

<i>:	Introduzca la longitud medida de la marca 'i' en la página de prueba.
<j>:	Introduzca la longitud medida de la marca 'j' en la página de prueba.

Siguiendo con el ejemplo, introduzca 21,0 para 'i' y 20,5 para 'j'.

Se corrige la diferencia que existe entre 'i' y 'j' (0,5 mm).

Pulse <Aceptar>.

Vuelva a imprimir una página de prueba y compruebe la posición de la imagen como corresponda. Si necesita hacer algún ajuste adicional, repita los pasos anteriores.

Si corrige la posición usando alguna imagen impresa:

Compruebe la posición de la imagen sobre el papel impreso.

Ejemplo: 'h' = 360,0 mm, 'i' = 19,0 mm y 'j' = 18,0 mm

Mida la longitud siguiente en el papel impreso e introduzca la longitud medida.

Utilizando los tres valores numéricos siguientes, un dispositivo lo ajusta de tal manera que el área de impresión y el papel quedan paralelos.

<h>:	Introduzca la longitud medida del lado izquierdo en el área de impresión.
<i>:	Introduzca en el lado izquierdo del papel la longitud que ha medido en el lado izquierdo del área de impresión.
<j>:	Introduzca en el lado izquierdo del papel la longitud que ha medido en el extremo posterior izquierdo del área de impresión.

Siguiendo con el ejemplo, introduzca 360,0 para <h>, 19,0 para <i> y 18,0 para <j>.

Se corrige la diferencia que existe entre 'i' y 'j' (1,0 mm).

Pulse <Aceptar>.

Vuelva a imprimir una página de prueba y compruebe la posición de la imagen como corresponda. Si necesita hacer algún ajuste adicional, repita los pasos anteriores.

Pulse <Aceptar>

<Aceptar>.


Para restablecer el valor acumulado, pulse <Restaurar opc. iniciales>.
